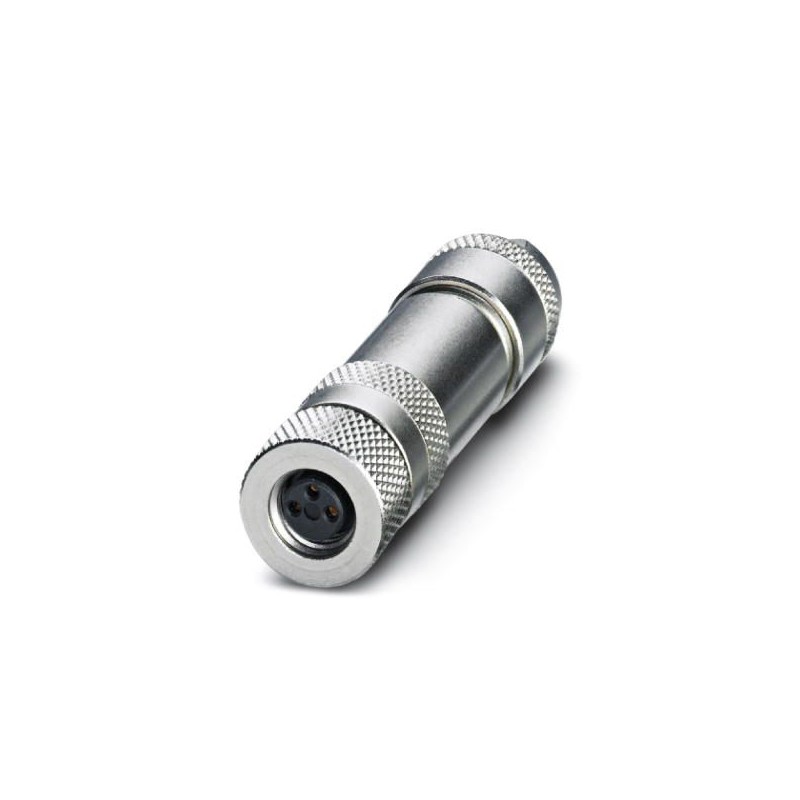

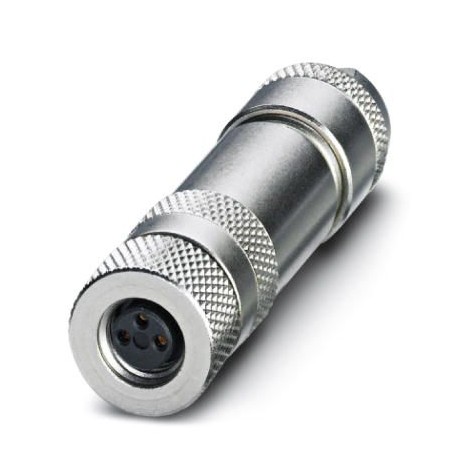

SACC-M 8FS-3CON-M-0,34-SH
1542907
PHOENIX_CONTACT
1
Connecteur
Détecteurs > Connecteur pour détecteur / actionneur
Câbles, connecteurs et boîtes QUICKON
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Merci de vous intéresser à nos produits, nous espérons que le délai indiqué soit de votre convenance.
Pendant le traitement de la commande, vous pouvez sélectionner le type d'envoi qui vous convient. Aérien Express 24Hrs, Terrestres Standard 48/72Hres, etc.
Code de commande | 1542907 |
---|---|
Unité de conditionnement | 1 pcs |
Page catalogue | Page 15 (C-2-2017) |
GTIN | 4046356097802 |
Poids par pièce (hors emballage) | 0,030 KGM |
Numéro du tarif douanier | 85366990 |
Pays d'origine | DE (Allemagne) |
Diamètre de boîtier | 14 mm |
---|---|
Longueur | 49 mm |
Diamètre extérieur du câble | 3,5 mm ... 5,5 mm |
Longueur de gaine à dénuder | 12 mm + 1 mm (Diamètre du blindage ≤ 3,5 mm) |
18 mm + 1 mm (Diamètre du blindage > 3,5 mm) | |
Longueur de gaine à dénuder de chaque fil | 4 mm |
Température ambiante (fonctionnement) | -40 °C ... 85 °C (connecteur mâle / femelle) |
---|---|
Indice de protection | IP67 |
Courant de référence à 40 ℃ | 4 A |
---|---|
Tension de référence | 48 V AC |
60 V DC | |
Nombre de pôles | 3 |
Résistance d'isolement | ≥ 100 MΩ |
Détrompage | A - standard |
Normes / Spécifications | Connecteur M8 CEI 61076-2-104 |
Affichage d'état | Non |
Catégorie de surtension | III |
Degré de pollution | 3 |
Type de raccordement | Raccordement vissé |
Section du conducteur | 0,14 mm² ... 0,5 mm² (sans embout) |
0,14 mm² ... 0,5 mm² (avec embout) | |
0,14 mm² ... 0,5 mm² (rigide) | |
Section du conducteur AWG | 26 ... 20 (sans embout) |
Cycles d'enfichage | ≥ 100 |
Couple de serrage | 0,2 Nm (Molette M8) |
0,3 Nm ... 0,4 Nm (Vis de pression pour diamètre extérieur de câble 3 mm ... 4 mm) | |
0,8 Nm ... 1 Nm (Vis de pression pour diamètre extérieur de câble 4 mm ... 8 mm) | |
0,1 Nm (Bornes à vis) | |
Visser l'isolant mâle pour capot passe-câble jusqu'à la butée | |
Conseils pour le montage | Les fils peuvent aussi bien être connectés avec embouts (sans isolation) que sans |
Classe d'inflammabilité selon UL 94 | HB |
---|---|
Matériau de contact | CuZn |
Matériau de surface du contact | Au |
Matériau de porte-contacts | PA |
Matériau de surface de prise | Laiton, nickelé |
Matériau de la molette | laiton, nickelé |
Matériau du joint | NBR |
Désignation de la norme | Connecteur M8 |
---|---|
Normes/Prescriptions | CEI 61076-2-104 |
Classe d'inflammabilité selon UL 94 | HB |
REACh SVHC | Lead 7439-92-1 |
---|---|
China RoHS | Période d'utilisation conforme (EFUP) : 25 ans ; |
La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
