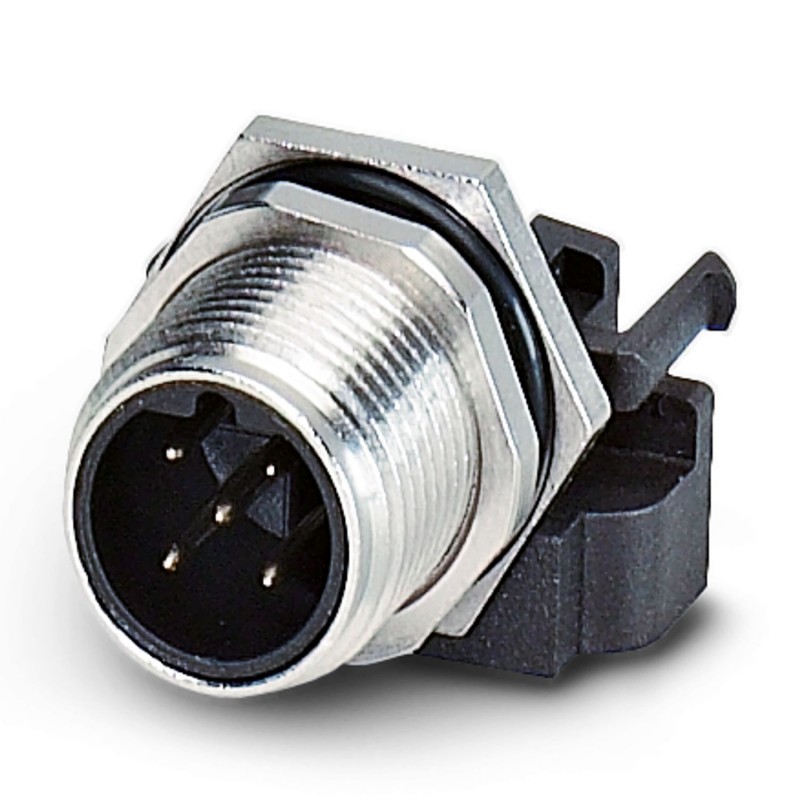

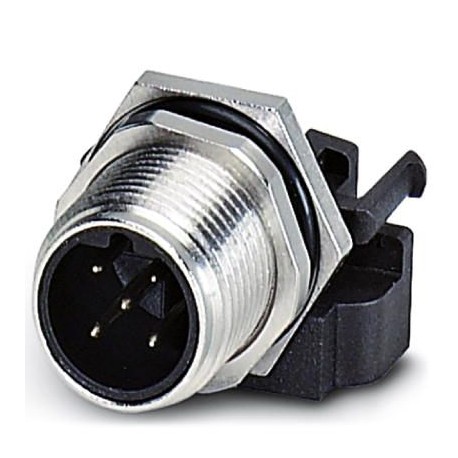

SACC-DSIV-M12MSB-5CON-L180 SH 1437203 PHOENIX CONTACT Connecteurs encastrables
SACC-DSIV-M12MSB-5CON-L180 SH
1437203
PHOENIX_CONTACT
10
Connecteurs encastrables
Fiche de montage intégrée pour capteurs/actionneurs, 5 pôles, M12, blindé, codage B, montage mural/montage boulonné, avec filetage M12, avec raccord à souder droit
Connecteur mâle encastrable pour capteurs et actionneurs, 5 pôles, M12, blindé, détrompage B, montage vissé/sur face arrière, filetage M12, raccordement soudé droit
Connecteurs > Embout pour connecteur circulaire (PCB)
Connexion des appareils décentralisés
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲| Information pour le fonctionnement | 3) Les valeurs électriques et mécaniques indiquées supposent une paire de connecteurs correctement verrouillée et montée. Si le connecteur est déverrouillé, les conditions d'environnement exposées et qu'il existe un danger de pollution, le connecteur doit être doté d'un cache de protection ≥ IP54. Il convient par ailleurs de prendre en considération les influences dues aux conducteurs, aux câbles ou au montage sur C.I. |
| Type de montage | Montage face arrière M12 x 1 avec contre-écrou |
| Instructions de montage | avec contre-écrou |
| Type de produit | Connecteurs circulaires (côté appareil) |
| Nombre de pôles | 5 |
| Blindé | oui |
| Détrompage | B |
| Type de filetage | M12 |
| État de la gestion des données | |
| Révision de l'article | 01 |
| Propriétés d'isolation | |
| Catégorie de surtension | II |
| Degré de pollution | 3 |
| Classe d'inflammabilité selon UL 94 | HB |
| Matériau du joint | NBR |
| Matériau de contact | CuZn |
| Matériau de surface du contact | Ni/Au |
| Matériau de porte-contacts | PA 6.6 |
| Matériau du raccordement vissé | Laiton, nickelé |
| Tension de tenue aux chocs assignée | 1,5 kV |
| Résistance de contact | ≤ 5 mΩ |
| Résistance d'isolement | ≥ 100 MΩ |
| Tension nominale UN | 60 V |
| Intensité nominale IN | 4 A |
| Raccordement du conducteur | |
| Type de raccordement | Picots de soudage |
| Type de contact | Mâle |
| Couple de serrage | 1 Nm ... 1,5 Nm (Côté châssis) |
| Caractéristiques mécaniques | |
| Cycles d'enfichage | > 100 |
| Raccordement 1 | |
| Type tête | Connecteur mâle |
| Sortie de câble tête | droit |
| Type de filetage tête | M12 |
| Détrompage | B |
| Température ambiante (fonctionnement) | -40 °C ... 85 °C (câble, pose fixe) |
| -25 °C ... 85 °C (Câble, pose souple) |
| Conditions ambiantes | |
| Indice de protection | IP67 |
| IP67 | |
| Température ambiante (fonctionnement) | -25 °C ... 85 °C (connecteur mâle / femelle) |
| -40 °C ... 85 °C (sans actionnement mécanique) | |
| -25 °C ... 85 °C (Câble, pose souple) | |
| -40 °C ... 85 °C (câble, pose fixe) | |
| M12 | |
| Désignation de la norme | Connecteur M12 |
| Normes/prescriptions | CEI 61076-2-101 |
| Caractéristique | Valeur |
|---|---|
| Type de montage (EF000003) | Montage sur face arrière |
| Filetage femelle (EF012303) | M12 |
| Avec raccordement de blindage (EF002535) | Oui |
| Nombre de pôles (EF001391) | 5 |
| Nombre de contacts de commande (EF012217) | 5 |
| Avec raccordement PE (EF005600) | Non |
| Matériau du boîtier (EF001596) | Laiton |
| Revêtement du boîtier (EF001601) | Nickelé |
| Matériau du revêtement de contact (EF004020) | Autre |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | HB |
| Nombre minimal de cycles d'insertion (EF012212) | 100 |
| Classe de protection (IP), monté (EF007466) | IP67 |
| Température ambiante (EF002386) | 85 °C |
| Température de fonctionnement (EF002393) | -25 °C |
| Courant assigné In (EF008250) | 4 A |
| Avec filetage (EF003723) | Oui |
