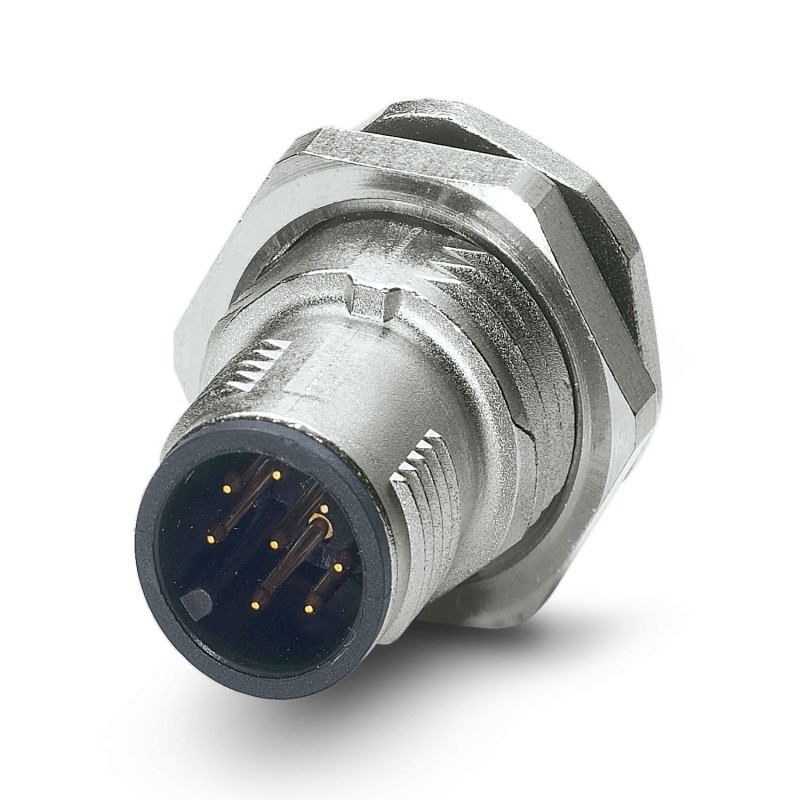

SACC-DSI-M12MS-8CON-M16 SH 1441927 PHOENIX CONTACT Traversée de paroi
SACC-DSI-M12MS-8CON-M16 SH
1441927
PHOENIX_CONTACT
20
Traversée de paroi
Conect. bouchon. pour être à égalité. Mur d’affiches, 8 pôles, Connecteur mâle, droit, M12, codage : A, Montage arrière, M16 x 1,5, Broches à souder, Produit alternatif selon RoHS II sans exception 6c (Pb< 0,1%) Code de l’article : 1239751
Connecteur de dispositif montage arrière, 8 positions, broche, droit, M12, codage : A, montage arrière, M16 x 1,5, broches de soudure, produit alternatif conformément à RoHS II sans exemption 6c (Pb < 0,1 %) article n° : 1239751
Connecteurs > Embout pour connecteur circulaire (PCB)
Connexion des appareils décentralisés
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 1441927 |
|---|---|
| Unité de conditionnement | 20 pcs |
| Quantité minimum de commande | 20 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 251 (C-2-2013) |
| GTIN | 4046356534147 |
| Poids par pièce (hors emballage) | 0,014 KGM |
| Numéro du tarif douanier | 85366990 |
| Pays d'origine | DE (Allemagne) |
Conditions d'environnement
| Température ambiante (fonctionnement) | -25 °C ... 85 °C (connecteur mâle / femelle) |
|---|---|
| -40 °C ... 85 °C (sans actionnement mécanique) | |
| Indice de protection | IP67 |
Généralités
| Remarque | 3) Les valeurs électriques et mécaniques indiquées supposent une paire de connecteurs correctement verrouillée et montée. Si le connecteur est déverrouillé, les conditions d'environnement exposées et qu'il existe un danger de pollution, le connecteur doit être doté d'un cache de protection ≥ IP54. Il convient par ailleurs de prendre en considération les influences dues aux conducteurs, aux câbles ou au montage sur C.I. |
|---|---|
| Courant de référence à 40 ℃ | 2 A |
| Tension de référence | 30 V |
| Tension de choc assignée | 0,8 kV |
| Nombre de pôles | 8 |
| Résistance d'isolement | ≥ 100 MΩ |
| Détrompage | A - standard |
| Normes / Spécifications | Connecteur M12 CEI 61076-2-101 |
| Affichage d'état | Non |
| Catégorie de surtension | II |
| Degré de pollution | 3 |
| Type de raccordement | Picots de soudage |
| Cycles d'enfichage | > 100 |
| Couple de serrage | 3 Nm ... 4 Nm (Côté châssis) |
| Type de montage | Montage face arrière M16 x 1,5 avec écrou plat |
Matériau
| Classe d'inflammabilité selon UL 94 | V0 |
|---|---|
| Matériau de contact | CuZn |
| Matériau de surface du contact | Au |
| Matériau de porte-contacts | PA 6.6 |
| Matériau de la molette | Zinc moulé sous pression, nickelé |
| Matériau du joint | NBR |
Câble
| Normes/prescriptions | Connecteur M12 CEI 61076-2-101 |
|---|---|
| Température ambiante (fonctionnement) | -40 °C ... 85 °C (câble, pose fixe) |
| -25 °C ... 85 °C (câble, pose souple) |
Normes et spécifications
| Désignation de la norme | Connecteur M12 |
|---|---|
| Normes/Prescriptions | CEI 61076-2-101 |
| Classe d'inflammabilité selon UL 94 | V0 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027140815eCl@ss 4.127140815eCl@ss 5.027143423eCl@ss 5.127143400eCl@ss 6.027279200eCl@ss 7.027440103eCl@ss 8.027440103eCl@ss 9.027440102
| Caractéristique | Valeur |
|---|---|
| Type de montage (EF000003) | Montage sur face arrière |
| Filetage femelle (EF012303) | M16 |
| Avec raccordement de blindage (EF002535) | Oui |
| Nombre de pôles (EF001391) | 8 |
| Nombre de contacts de commande (EF012217) | 8 |
| Avec raccordement PE (EF005600) | Non |
| Revêtement du boîtier (EF001601) | Nickelé |
| Matériau du revêtement de contact (EF004020) | Autre |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V0 |
| Nombre minimal de cycles d'insertion (EF012212) | 100 |
| Classe de protection (IP), monté (EF007466) | IP65/IP67 |
| Température ambiante (EF002386) | 85 °C |
| Température de fonctionnement (EF002393) | -25 °C |
| Courant assigné In (EF008250) | 2 A |
| Avec filetage (EF003723) | Oui |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CABLAGE CONNECTEURS FR.pdf | 68 Mbytes |
|
| PHOENIX CONTACT-1441927-SACC-DSI-M12MS-8CON-M16 SH | 131 Kbytes |
|
