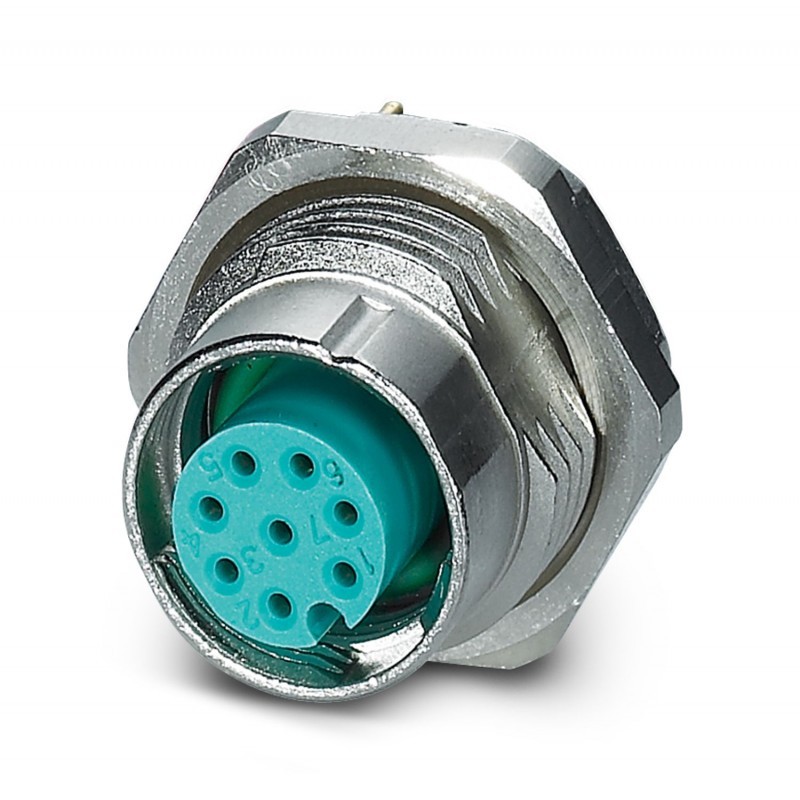

SACC-DSI-FS-8CON-L180/SH TQ 1456543 PHOENIX CONTACT Connecteurs encastrables
SACC-DSI-FS-8CON-L180/SH TQ
1456543
PHOENIX_CONTACT
20
Connecteurs encastrables
Montage femelle incorp. pour capteurs d’actionneur, 8 pôles, avec support de contact bleu eau, SPEEDCON M12, blindé, codé B, support mural arrière / vissé avec filetage M16, avec connexion de soudure droite
Connecteur d'appareil face arrière, 8-pôles, connecteur femelle, droit, M12-SPEEDCONNEC, codage: A, Montage face arrière, M16 x 1,5, Picots de soudage, Produit de remplacement selon RoHS II sans exception 6c (Pb < 0,1 %) référence : 1239819
Connecteurs > Embout pour connecteur circulaire (PCB)
Connexion des appareils décentralisés
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲| Conseil pour commander: | Le contre-écrou est contenu dans la livraison |
| Type de montage | Montage face arrière M16 x 1,5 avec écrou plat |
| Instructions de montage | avec écrou plat |
| Type de produit | Connecteurs circulaires (côté appareil) |
| Nombre de pôles | 8 |
| Blindé | oui |
| Détrompage | A |
| Type de filetage | M12 |
| État de la gestion des données | |
| Révision de l'article | 08 |
| Propriétés d'isolation | |
| Catégorie de surtension | II |
| Degré de pollution | 3 |
| Longueur du picot | 6 mm |
| 6 mm |
| Classe d'inflammabilité selon UL 94 | V0 |
| Matériau du joint | FKM |
| Matériau de contact | CuZn |
| Matériau de surface du contact | Ni/Au |
| Matériau de porte-contacts | PA 6.6 |
| Matériau du raccordement vissé | Zinc moulé sous pression, nickelé |
| Résistance de contact | ≤ 3 mΩ |
| Résistance d'isolement | ≥ 100 MΩ |
| Tension nominale UN | 48 V AC |
| 60 V DC | |
| Intensité nominale IN | 2 A |
| Propriétés de transmission (catégorie) | CAT5 (CEI 11801:2002) |
| Raccordement du conducteur | |
| Type de raccordement | Picots de soudage |
| Type de contact | Connecteur femelle |
| Caractéristiques mécaniques | |
| Cycles d'enfichage | ≥ 100 |
| Raccordement 1 | |
| Type tête | connecteur femelle |
| Sortie de câble tête | droit |
| Type de filetage tête | M12 |
| Type de verrouillage tête | SPEEDCONNEC |
| Détrompage | A |
| Conditions ambiantes | |
| Indice de protection | IP67 (après enfichage) |
| IP65 (après enfichage) | |
| IP65/IP67 | |
| Température ambiante (fonctionnement) | -25 °C ... 85 °C (connecteur mâle / femelle) |
| M12 | |
| Désignation de la norme | Connecteur M12 |
| Normes/prescriptions | CEI 61076-2-101 |
| Caractéristique | Valeur |
|---|---|
| Type de contact à fiche, extérieur (EF005528) | Femelle (jack) |
| Type de montage (EF000003) | Montage sur face arrière |
| Filetage femelle (EF012303) | M16 |
| Avec raccordement de blindage (EF002535) | Oui |
| Nombre de pôles (EF001391) | 8 |
| Nombre de contacts de commande (EF012217) | 8 |
| Avec raccordement PE (EF005600) | Non |
| Revêtement du boîtier (EF001601) | Nickelé |
| Matériau du revêtement de contact (EF004020) | Autre |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V0 |
| Nombre minimal de cycles d'insertion (EF012212) | 100 |
| Classe de protection (IP), monté (EF007466) | IP65/IP67 |
| Température ambiante (EF002386) | 85 °C |
| Température de fonctionnement (EF002393) | -25 °C |
| Courant assigné In (EF008250) | 2 A |
| Avec filetage (EF003723) | Oui |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CABLAGE CONNECTEURS FR.pdf | 68 Mbytes |
|
| PHOENIX CONTACT-1456543-SACC-DSI-FS-8CON-L180/SH TQ | 135 Kbytes |
|
