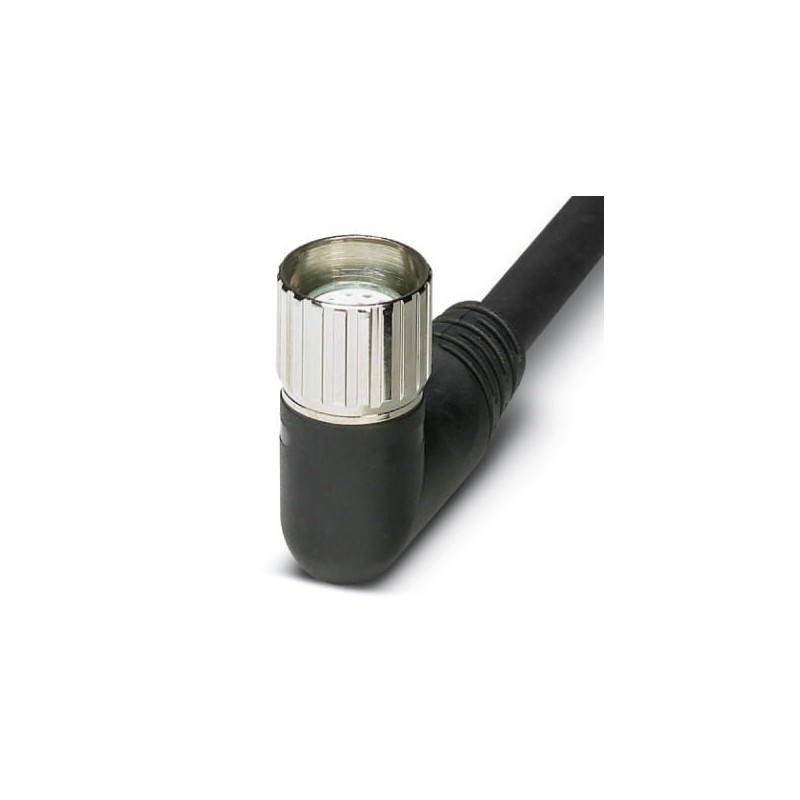

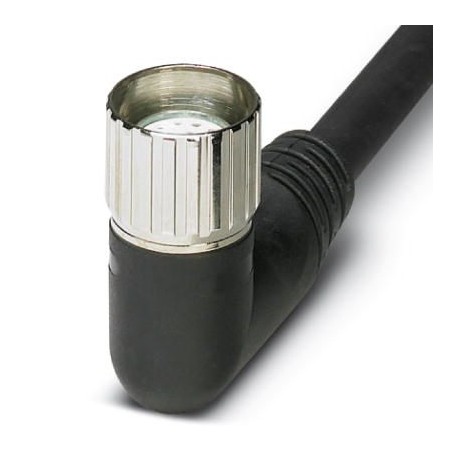

RCK-TWGM/BL16+3/10,0PUR SH 1511828 PHOENIX CONTACT Câble multiconducteur
RCK-TWGM/BL16+3/10,0PUR SH
1511828
PHOENIX_CONTACT
Câble multiconducteur
Détecteurs > Câble confectionné pour détecteur / actionneur
Connexion des appareils décentralisés
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 1511828 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 316 (C-2-2017) |
| GTIN | 4017918908317 |
| Poids par pièce (hors emballage) | 2,499 KGM |
| Numéro du tarif douanier | 85444290 |
| Pays d'origine | DE (Allemagne) |
Généralités
| Tension de référence | 48 V AC |
|---|---|
| 60 V DC | |
| Nombre de pôles | 19 |
| Mode de raccordement capteur/acteur | Connecteur femelle M12 |
| Remarque | Le câble principal est prévu pour les répartiteurs pour capteurs/actionneurs avec raccord enfichable M23. |
Conditions d'environnement
| Indice de protection | IP65 |
|---|---|
| IP67 | |
| Température ambiante (fonctionnement) | -40 °C ... 125 °C (connecteur mâle / femelle) |
| -40 °C ... 90 °C (pour pose fixe) | |
| -5 °C ... 80 °C (pour pose souple) |
Caractéristiques câble multiconducteurs
| Type de raccordement | Raccordement enfichable M23 |
|---|---|
| Longueur du câble | 10 m |
| Type de câble | Câble multiconducteurs compatible chaînes porte-câbles |
| Section ligne de signal | 16x 0,5 mm² |
| AWG ligne de signaux | 20 |
| Structure du conducteur ligne de signal | 64x 0,10 mm |
| Section alimentation en tension | 3x 1 mm² |
| AWG alimentation en tension | 17 |
| Structure du conducteur alimentation en tension | 128x 0,10 mm |
| Diamètre extérieur | 11,6 mm |
| Cycles de flexion max. | 1500000 |
| Rayon de courbure | 120 mm |
| Course | 2 m |
| Vitesse de déplacement | 2 m/s |
Type d'isolant
| Matériau du boîtier | PUR |
|---|---|
| Matériau contact côté câble multiconducteur | Alliage de Cu |
| Matériau surface de contact côté câble multiconducteur | plaqué or |
| Matériel porte-contacts côté câble multiconducteurs | PA |
Affectation des connexions
| Emplacement/pôle = broche= couleur de fil | 1 / 4 (A) = 15 = WH |
|---|---|
| 1 / 2 (B) = 7 = GY/PK | |
| 2 / 4 (A) = 5 = GN | |
| 2 / 2 (B) = 4 = RD/BU | |
| 3 / 4 (A) = 16 = YE | |
| 3 / 2 (B) = 8 = WH/GN | |
| 4 / 4 (A) = 3 = GY | |
| 4 / 2 (B) = 14 = BN/GN | |
| 5 / 4 (A) = 17 = PK | |
| 5 / 2 (B) = 9 = WH/YE | |
| 6 / 4 (A) = 2 = RD | |
| 6 / 2 (B) = 13 = YE/BN | |
| 7 / 4 (A) = 11 = BK | |
| 7 / 2 (B) = 10 = WH/GY | |
| 8 / 4 (A) = 1 = VT | |
| 8 / 2 (B) = 18 = GY/BN | |
| 1-8 / 1 (+ 120 V) = 19 = BN | |
| 1-8 / 3 (0 V) = 6 = BU | |
| 1-8 / 5 (PE) = 12 = GN/YE |
Câble
| Type de câble | PUR/PVC noir blindé |
|---|---|
| Type de câble (symbole) | PUR |
| Symbole du câble | LiYY11Y-HF |
| Section du conducteur | 16x 0,5 mm² (Ligne de signal) |
| 3x 1 mm² (Alimentation) | |
| AWG ligne de signaux | 20 |
| AWG alimentation en tension | 17 |
| Structure du conducteur ligne de signal | 64x 0,10 mm |
| Structure du conducteur alimentation en tension | 128x 0,10 mm |
| Coloris des fils | marron, bleu, vert/jaune, blanc, vert, jaune, gris, rose, rouge, noir, violet, gris/rose, rouge/bleu, blanc/vert, marron/vert, blanc/jaune, jaune/marron, blanc/gris, gris/marron |
| Câblage total | fils regroupés en couches |
| Blindage | Tresse en fils de cuivre étamé |
| Gaine extérieure, coloris | noir foncé RAL 9005 |
| Diamètre extérieur du câble D | 11,6 mm ±0,3 mm |
| Nombre de cycles de flexion | 1500000 |
| Rayon de courbure minimum, utilisation de chaînes porte-câbles | 10 x D |
| Course | 2 m |
| Vitesse de déplacement | 2 m/s |
| Gaine extérieure, matériau | PUR |
| Matériau Isolant du fil | PVC |
| Matériau conducteur | Cordon Cu nu |
| Tension nominale câble | 300 V |
| Tension d'essai câble | 2000 V |
| Propriétés particulières | exempt de silicone |
| exempt de substances néfastes à l'application d'enduits | |
| Résistance à la propagation des flammes | DIN EN 50265 |
| Résistance à l'huile | selon VDE 0472 partie 803 |
| Résistance spéciale | bonne résistance aux acides, aux lessives alcalines et aux solvants |
| Température ambiante (fonctionnement) | -40 °C ... 90 °C (câble, pose fixe) |
| -5 °C ... 80 °C (câble, pose souple) |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027060306eCl@ss 4.127060306eCl@ss 5.027061801eCl@ss 5.127061800eCl@ss 6.027279200eCl@ss 7.027279218eCl@ss 8.027279218eCl@ss 9.027060311
