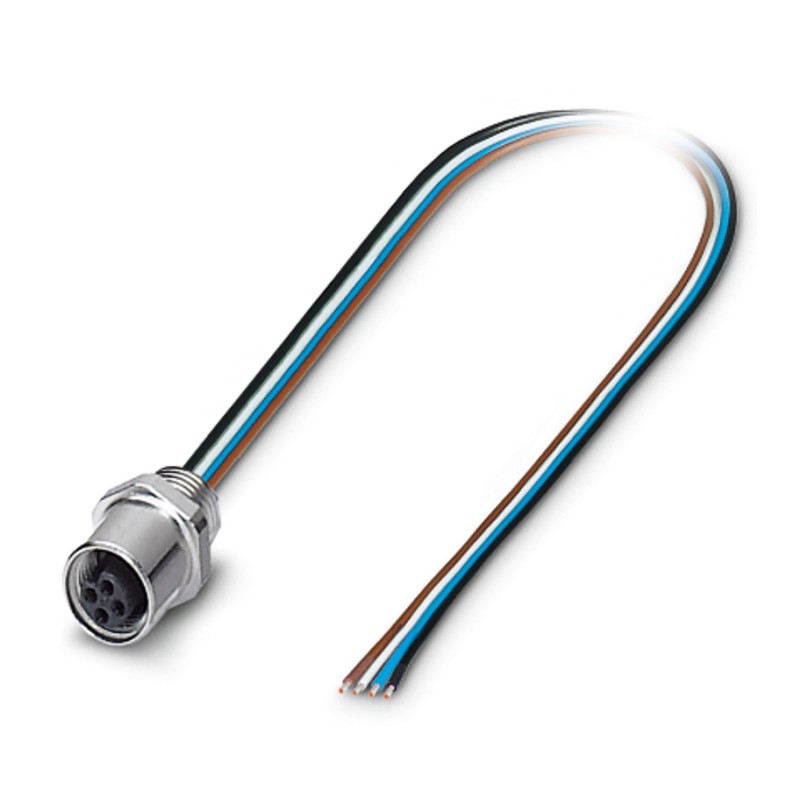

SACC-E-M5FS-4CON-M5/0,5 1530618 PHOENIX CONTACT Connecteurs encastrables
SACC-E-M5FS-4CON-M5/0,5
1530618
PHOENIX_CONTACT
Connecteurs encastrables
Support de capteur/actionneur femelle, 4 pôles, M5, support mural avant/montage par boulon, avec filetage M5, avec conducteur TPE de 0,5 m, 4x0,14mm²
Connecteur de dispositif monté à l’avant, 4 positions, Prise droite, M5, Montage frontal, M5 x 0,5, Fils individuels, longueur du câble : 0,5 m, 0,14 mm2, fil litz TPE
Connecteurs > Embout pour connecteur circulaire (avec câble)
Connexion des appareils décentralisés
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 1530618 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 30 (C-2-2017) |
| GTIN | 4046356024419 |
| Poids par pièce (hors emballage) | 0,008 KGM |
| Numéro du tarif douanier | 85444290 |
| Pays d'origine | DE (Allemagne) |
Conditions d'environnement
| Température ambiante (fonctionnement) | -25 °C ... 85 °C (connecteur) |
|---|---|
| Indice de protection | IP67 |
Généralités
| Courant de référence à 40 ℃ | 1 A |
|---|---|
| Tension de référence | 60 V |
| Nombre de pôles | 4 |
| Résistance d'isolement | ≥ 100 MΩ |
| Détrompage | A - standard |
| Normes / Spécifications | Connecteur M5 CEI 61076-2-105 |
| Affichage d'état | Non |
| Catégorie de surtension | II |
| Degré de pollution | 3 |
| Tension d'essai | 800 V |
| Type de raccordement | Cordons individuels |
| Type de montage | Montage sur face avant M5 x 0,5 |
Matériau
| Classe d'inflammabilité selon UL 94 | HB |
|---|---|
| Matériau de contact | CuSn |
| Matériau de surface du contact | Au |
| Matériau de porte-contacts | PA 6.6 |
| Matériau de la molette | laiton, nickelé |
| Matériau du joint | Viton |
Câble
| Type de câble | Cordon TPE |
|---|---|
| Section du conducteur | 0,14 mm² |
| AWG ligne de signaux | 26 |
| Structure du conducteur ligne de signal | 18x 0,10 mm |
| Coloris des fils | marron, blanc, bleu, noir |
| Matériau Isolant du fil | TPE |
| Normes/prescriptions | Connecteur M5 CEI 61076-2-105 |
| Température ambiante (fonctionnement) | -25 °C ... 80 °C |
Normes et spécifications
| Désignation de la norme | Connecteur M5 |
|---|---|
| Normes/Prescriptions | CEI 61076-2-105 |
| Classe d'inflammabilité selon UL 94 | HB |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Période d'utilisation conforme (EFUP) : 25 ans ; |
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027140815eCl@ss 4.127140815eCl@ss 5.027143423eCl@ss 5.127143400eCl@ss 6.027279200eCl@ss 7.027440103eCl@ss 8.027440103eCl@ss 9.027440102
| Caractéristique | Valeur |
|---|---|
| Finition des contacts (EF001587) | Autre |
| Nombre de contacts de données (EF012232) | 0 |
| Nombre de contacts de puissance (EF012216) | 0 |
| Nombre de contacts de commande (EF012217) | 4 |
| Finition du boîtier (EF006980) | Droit |
| Courant assigné In (EF008250) | 1 A |
| Température ambiante (EF002386) | -25 °C |
| Tension assignée (EF000228) | 48 V |
| Catégorie de surtension (EF006785) | II |
| Degré de pollution (EF006786) | 3 |
| Matériau du revêtement de contact (EF004020) | Or |
| Matériau du boîtier (EF001596) | Plastique |
| Matériau de la bague filetée (EF012304) | Autre |
| Type de verrouillage (EF000208) | Autre |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | HB |
| Avec conducteur de protection (EF007468) | Non |
| Classe de protection (IP), monté (EF007466) | IP67 |
| Blindé (EF000881) | Non |
| Avec affichage du statut (EF001602) | Non |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CABLAGE CONNECTEURS FR.pdf | 68 Mbytes |
|
| PHOENIX CONTACT-1530618-SACC-E-M5FS-4CON-M5/0,5 | 112 Kbytes |
|
