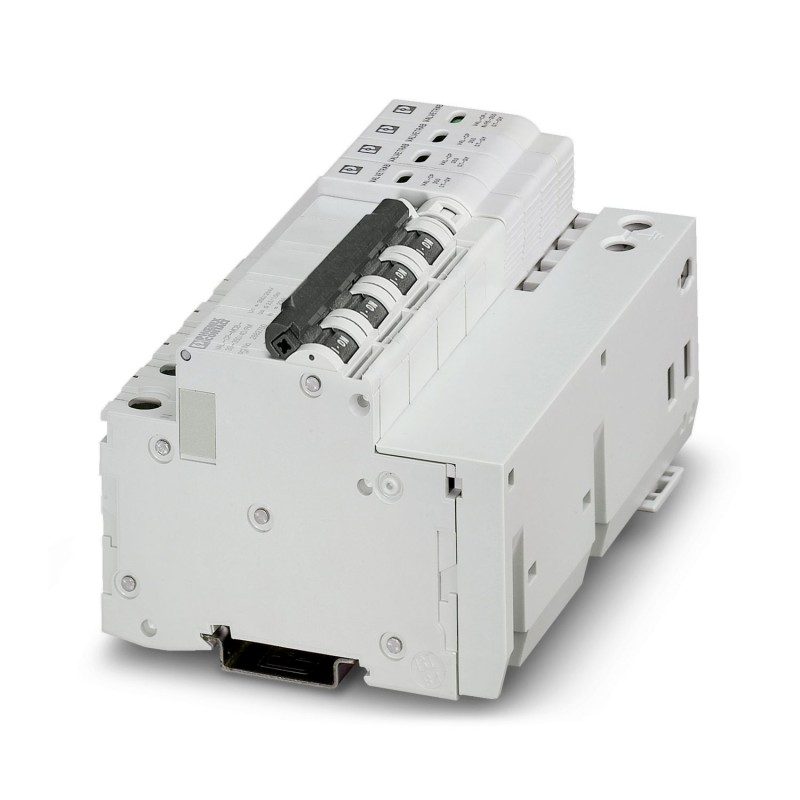

VAL-CP-MCB-3S-350/40/FM 2882750 PHOENIX CONTACT Parasurtenseur de type 2 Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

VAL-CP-MCB-3S-350/40/FM 2882750 PHOENIX CONTACT Parasurtenseur de type 2

VAL-CP-MCB-3S-350/40/FM

2882750

PHOENIX_CONTACT

Parasurtenseur de type 2

Combinaison d’une protection contre les surtensions de type 2 et d’un pré-fusible anti-foudre, avec surveillance du déchargeur et du pré-fusible, en combinaison avec un contact d’indication à distance. Exécution : système à 5 conducteurs (L1, L2, L3, N, PE), montage sur rail porteur NS 35

Combinaison constituée d'une protection antisurtension de type 2 et d'un fusible en amont de parafoudre, avec surveillance du parafoudre et fusible en amont, en association avec un contact de signalisation à distance. Version : système à 5 conducteurs (L1, L2, L3, N, PE), montage sur profilé NS 35

Plus de détails


Protection par mise à la terre, contre la foudre et contre les surtensions > Parafoudre pour équipement électrotechnique / alimentation électrique

Trabtech (TT)

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

Prix total: $568.87
Prix unitaire: $568.87
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Caractéristiques techniques
Propriétés du produit
Type de produitDispositif de protection antisurtension
Gamme de produitsSEC Family
Classe d'essai CEIII
T2
Types ENT2
Système d'alimentation CEITN-S
TT
TypeModule pour profilés enfichables en deux parties
Nombre de pôles4
Message protection antisurtension défectueuseoptique, contact de signalisation à distance
État de la gestion des données
Révision de l'article12
Propriétés d'isolation
Catégorie de surtensionIII
Degré de pollution2
Propriétés électriques
Fréquence nominale fN50 Hz (60 Hz)
Affichage/signalisation à distance
Dénomination connexionContact de signalisation à distance de défaut
Fonction de commutationInverseur
Tension de service250 V AC
250 V DC
Courant de service1 mA AC ... 2 A AC
1 mA DC ... 50 mA DC
Caractéristiques de raccordement
Connexion du circuit de protection
Type de raccordementRaccordement vissé
Couple de serrage3,5 Nm
Longueur à dénuder14 mm
Section de conducteur souple4 mm² ... 25 mm²
Section de conducteur rigide4 mm² ... 35 mm²
Section conduct. AWG18 ... 2
Raccordement PE
Type de raccordementRaccordement vissé
Filetage visM5
Couple de serrage4,5 Nm
Longueur à dénuder16 mm
Section de conducteur souple2,5 mm² ... 16 mm²
Section de conducteur rigide2,5 mm² ... 25 mm²
Section conduct. AWG12 ... 4
Contact de signalisation à distance de défaut
Type de raccordementRaccordement vissé enfichable
Filetage visM2
Couple de serrage0,25 Nm
Longueur à dénuder7 mm
Section de conducteur souple0,14 mm² ... 1,5 mm²
Section de conducteur rigide0,14 mm² ... 1,5 mm²
Section conduct. AWG28 ... 16
Dimensions
Dessin cotéplpzvclftd.jpg
Largeur131,5 mm
Hauteur101 mm
Profondeur76 mm
Graduation7,5 UL
Indications sur les matériaux
Couleurgris clair (RAL 7035)
noir (RAL 9005)
Classe d'inflammabilité selon UL 94V-0
Valeur CTI du matériau600
Matériau isolantPBT-FR
Groupe de matériauxI
Matériau du boîtierPBT-FR
Circuit de protection
Circuits de protectionL-N
L-PE
N-PE
Sens de l'action3L-N & N-PE
Tension nominale UN240/415 V AC (TN-S)
240/415 V AC (TT)
Fréquence nominale fN50 Hz (60 Hz)
Tension permanente maximale UC(L-N)350 V AC
Tension permanente maximale UC(L-PE)350 V AC
Tension permanente maximale UC(N-PE)264 V AC
Courant résidual IPE≤ 1 µA
Courant nominal de décharge In(8/20) µs (L-N)15 kA
Courant nominal de décharge In(8/20) µs (L-PE)15 kA
Courant nominal de décharge In(8/20) µs (N-PE)20 kA
Courant de décharge maximal lmax(8/20) µs30 kA
Capacité de suppression du courant de suite Ifi(N-PE)100 A
Courant de court-circuit assigné ISCCR25 kA
Niveau de protection en tension Up(L-N)≤ 2,5 kV
Niveau de protection en tension Up(N-PE)≤ 1,7 kV
Tension résiduelle Ures(L-N)≤ 2,3 kV (pour In)
≤ 1,6 kV (pour 10 kA)
≤ 1,3 kV (à 5 kA)
≤ 1 kV (pour 3 kA)
Tension résiduelle Ures(L-PE)≤ 2,5 kV (pour In)
≤ 2 kV (pour 10 kA)
≤ 1,5 kV (à 5 kA)
≤ 1,1 kV (pour 3 kA)
Tension résiduelle Ures(N-PE)≤ 1,2 kV (pour 10 kA)
≤ 0,8 kV (à 5 kA)
≤ 0,5 kV (à 4 kA)
≤ 0,3 kV (pour 3 kA)
Réponse au TOV pour UT(L-N)415 V AC (5 s / mode résistance)
457 V AC (120 min / mode défaillance sécurisée)
Réponse au TOV pour UT(N-PE)1200 V AC (200 ms / mode résistance)
Temps d'amorçage tA(L-N)≤ 25 ns
Temps d'amorçage tA(L-PE)≤ 100 ns
Temps d'amorçage tA(N-PE)≤ 100 ns
Fusible en amont maximum pour câblage simple en V40 A (gG)
Conditions environnementales et de durée de vie
Conditions ambiantes
Indice de protectionIP20
Température ambiante (fonctionnement)-25 °C ... 60 °C
Température ambiante (stockage/transport)-40 °C ... 80 °C
Altitude≤ 2000 m (amsl)
Humidité de l'air admissible (fonctionnement)5 % ... 95 %
Normes et spécifications
Normes/prescriptionsCEI 61643-11
Remarque2011
Normes/prescriptionsEN 61643-11
Remarque2012
Normes/prescriptionsCEI 60364-4-443
Normes/prescriptionsCEI 60364-5-534
Montage
Type de montageProfilé : 35 mm

ETIM for 2882750 Protection par mise à la terre, contre la foudre et contre les surtensions (EC000941)
Caractéristique Valeur
Forme de réseau CC (EF009926) Non
Forme de réseau IT (EF009927) Non
Forme de réseau TN (EF009928) Non
Forme de réseau TN-C (EF009929) Non
Forme de réseau TN-C-S (EF009933) Non
Forme de réseau TN-S (EF009930) Oui
Forme de réseau TT (EF009931) Non
Autre forme de réseau (EF009932) Non
Courant de décharge nominal (8/20) (EF004214) 15 kA
Courant de décharge maximal (8/20) (EF012274) 30 kA
Tension continue la plus élevée CA (EF004198) 350 V
Niveau de protection L-N (EF004236) 2.5 kV
Niveau de protection N-PE (EF008796) 1.7 kV
Protection max. contre les surintensités, connexion en série (fusible) (EF015963) 40 A
Résistance aux courts-circuits (Isccr) (EF012627) 25 kA
Fusible auxiliaire intégré (EF008797) Oui
Sans courant de fuite (EF016002) Non
Type de montage (EF000003) Profilé chapeau 35 mm
Taille (EF002566) Autre
Section de conducteur rigide max. (monofilaire/multifilaire) (EF008827) 4 mm²
Section de conducteur flexible max. (fil fin) (EF008828) 25 mm²
Avec contact de signalisation à distance (EF000422) Oui
Signalisation au niveau de l'appareil (EF004241) Optique
Classe d'essai type 2 (EF004230) Oui
Classe de protection (IP) (EF005474) IP20
