HC-B 32-TMS-100-O1STM40S-EEE
1580519
PHOENIX_CONTACT
1

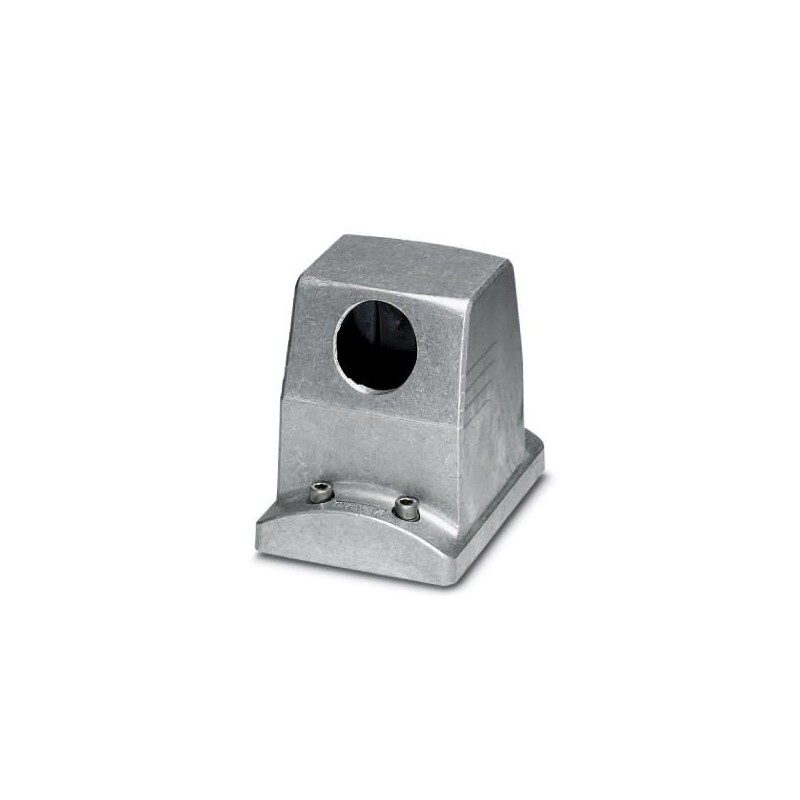

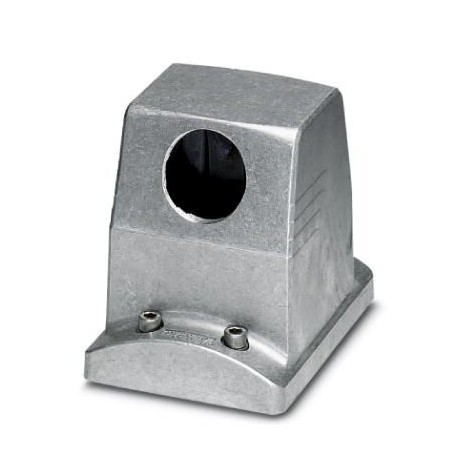

Capot passe-câble B32 HEAVYCON-ADVANCE, pour conditions environnementales rigoureuses, conducteur CEM avec verrouillage à vis à six pans creux, avec sortie de câble latérale 1x M40x1,5
Connecteurs industriels
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Merci de vous intéresser à nos produits, nous espérons que le délai indiqué soit de votre convenance.
Pendant le traitement de la commande, vous pouvez sélectionner le type d'envoi qui vous convient. Aérien Express 24Hrs, Terrestres Standard 48/72Hres, etc.
Hauteur | 110 mm |
---|---|
Largeur | 94 mm |
Longueur | 126 mm |
Longueur découpe de montage | 86 mm |
Largeur découpe de montage | 71 mm |
Type de protection du boîtier (IP) | IP66 |
---|---|
IP68 (0,2 bar 24 h) | |
IP69K | |
Type de protection du boîtier (NEMA) | 4 (UL50e / NEMA 250) |
4X (UL50e / NEMA 250) | |
6P (UL50e / NEMA 250) | |
12 (UL50e / NEMA 250) | |
Température ambiante (fonctionnement) | -40 °C ... 125 °C |
Remarque | pour eléments de contact HC-B16, BB32, D40, DD72, HS6, HV6, M, K |
---|---|
Type | B32 |
Type de boîtier | Capot passe-câble |
Mode de verrouillage | Verrouillage à vis |
Couple de serrage | 3 Nm (Vis de verrouillage) |
Vis de fixation | M6 (tête de vis à six pans creux 5 mm) |
Nombre de sorties de câble | 1 |
Sortie du câble | latérale |
Raccordement vissé | sans |
Type de presse-étoupe | 1x M40 |
Matériau du boîtier | Aluminium coulé sous pression, résistant à l'eau de mer |
Matériau de surface du boîtier | non revêtu |
Matériau du joint | NBR, conducteur |
Verrouillage de matériau | Acier inox |
Conseils pour le montage | Afin de garantir le fonctionnement du contact PE même en cas d'enfichage en biais, les deux brides de montage doivent avoir un contact électrique suffisant avec la paroi de montage métallique. |
Instruction pour le montage | Pour obtenir un blindage optimal, éliminer le revêtement isolant pulvérisé sur la paroi de l'armoire éventuellement présent dans la zone du joint d'étanchéité profilé. Couple de serrage de la vis de verrouillage : 3 Nm. |
