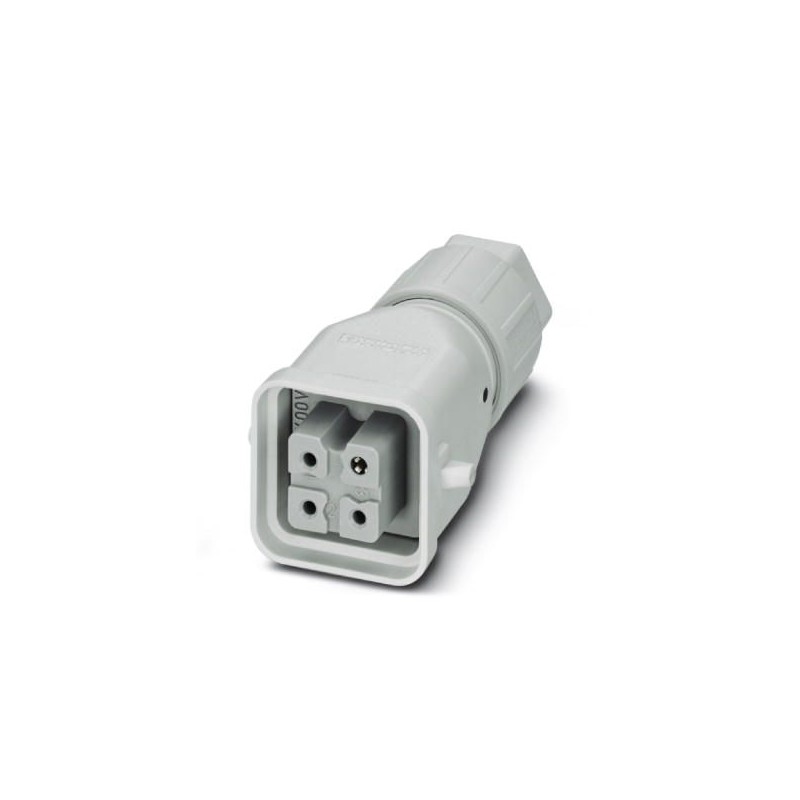

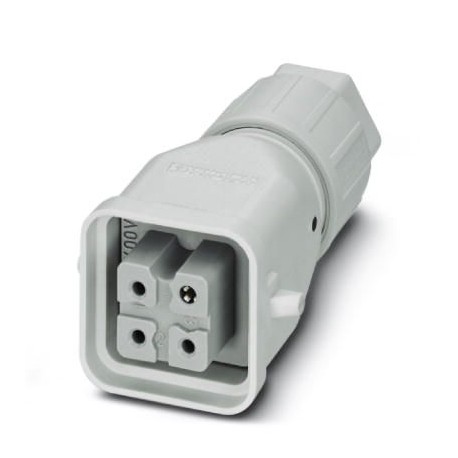

HC-A3-BUQ1,5-TFL-G-PA 1641510 PHOENIX CONTACT Connecteur
HC-A3-BUQ1,5-TFL-G-PA
1641510
PHOENIX_CONTACT
Connecteur
Boîtier d’antenne HEAVYCON QUICKON A3, pour bride longitudinale, 3 pôles, avec raccord PE, femelle, raccord QUICKON, sortie de câble droite
Connecteurs > Connecteur rectangulaire
Connecteurs industriels
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 1641510 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 501 (C-2-2017) |
| GTIN | 4017918889920 |
| Poids par pièce (hors emballage) | 0,032 KGM |
| Numéro du tarif douanier | 85366990 |
| Pays d'origine | PL (Pologne) |
Généralités
| Instruction pour le montage | En cas de nouvel établissement de contact du conducteur, celui-ci doit être coupé au-dessus du dernier point de contact. Les composants QUICKON ne doivent être manipulés que hors charge/tension. |
|---|---|
| Conseils pour le montage | Ce produit n'est pas prévu pour l'utilisation à l'extérieur ! |
| Version | femelle |
| Type | D7 |
| Type de boîtier | Boîtier complet |
| Mode de verrouillage | pour étrier longitudinal |
| Mode de raccordement | Raccordement QUICKON |
| Type de raccordement | Connecteur QUICKON |
| Nombre de pôles | 3 |
| Ouverture écrou-chapeau | 19 mm |
| Couple de serrage écrou-chapeau | 3 Nm |
| Section de conducteur souple min. | 0,75 mm² |
| Section de conducteur souple max. | 1,5 mm² |
| Section du conducteur AWG min. | 18 |
| Section du conducteur AWG max. | 16 |
Direction
| Structure du cordon selon VDE 0295 / plus petit diamètre de fil | VDE 0295 Kl.2-5, diamètre min. des fils 0,2 mm |
|---|---|
| Matière de l'isolant des fils | PVC / PE |
| Diamètre de fil avec isolation | 1,8 mm ... 3 mm |
| Diamètre extérieur du câble | 6 mm ... 12 mm |
Conditions ambiantes
| Indice de protection (IP) | IP65 |
|---|---|
| Température ambiante (fonctionnement) | -25 °C ... 80 °C |
| Température ambiante (stockage/transport) | -25 °C ... 80 °C |
| Température lors du raccordement | -5 °C ... 50 °C (respecter également les indications du fabricant du câble) |
Caractéristiques électriques
| Courant de référence | 10 A |
|---|---|
| Remarque sur la tension de dimensionnement (III/3) | 230/400 V |
| Tension assignée (III/2) | 630 V |
| Tension assignée (II/2) | 1000 V |
| Tension de choc assignée (III/3) | 4 kV |
| Tension de choc assignée (III/2) | 4 kV |
| Tension de choc assignée (II/2) | 4 kV |
Caractéristiques mécaniques
| Fréquence de raccordement du raccordement QUICKON | 10 (pour une section de conducteur identique) |
|---|---|
| Cycles d'enfichage | >= 500 |
Indications concernant les matériaux
| Matériau de contact | Alliage de cuivre |
|---|---|
| Matériau de surface du contact | Ag |
| Matériau de porte-contacts | PA / PC |
| Matériau isolant | PA |
| Classe d'inflammabilité selon UL 94 | V0 |
| Catégorie de surtension | III |
| Degré de pollution | 3 |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 4.027140815eCl@ss 4.127140815eCl@ss 5.027143423eCl@ss 5.127261200eCl@ss 6.027261200eCl@ss 7.027440205eCl@ss 8.027440205eCl@ss 9.027440101
| Caractéristique | Valeur |
|---|---|
| Largeur (EF000008) | 33.8 mm |
| Hauteur (EF000040) | 26.5 mm |
| Profondeur (EF000049) | 69.75 mm |
| Nombre de pôles (EF001391) | 3 |
| Courant assigné In (EF008250) | 10 A |
| Degré de pollution (EF006786) | 3 |
| Finition du raccordement électrique (EF003961) | Autre |
| Avec conducteur de protection (EF007468) | Oui |
| Température de fonctionnement (EF002393) | -25 °C |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CABLAGE CONNECTEURS FR .pdf | 58 Mbytes |
|
| PHOENIX CONTACT-1641510-HC-A3-BUQ1,5-TFL-G-PA | 121 Kbytes |
|
