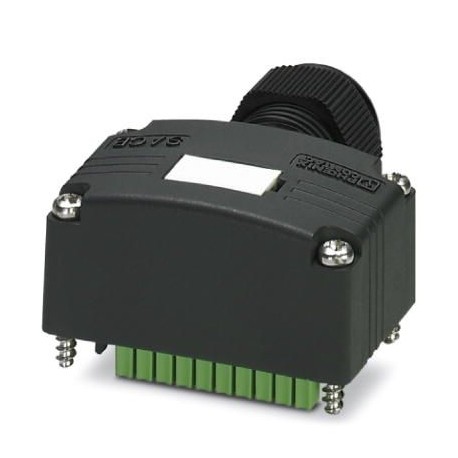

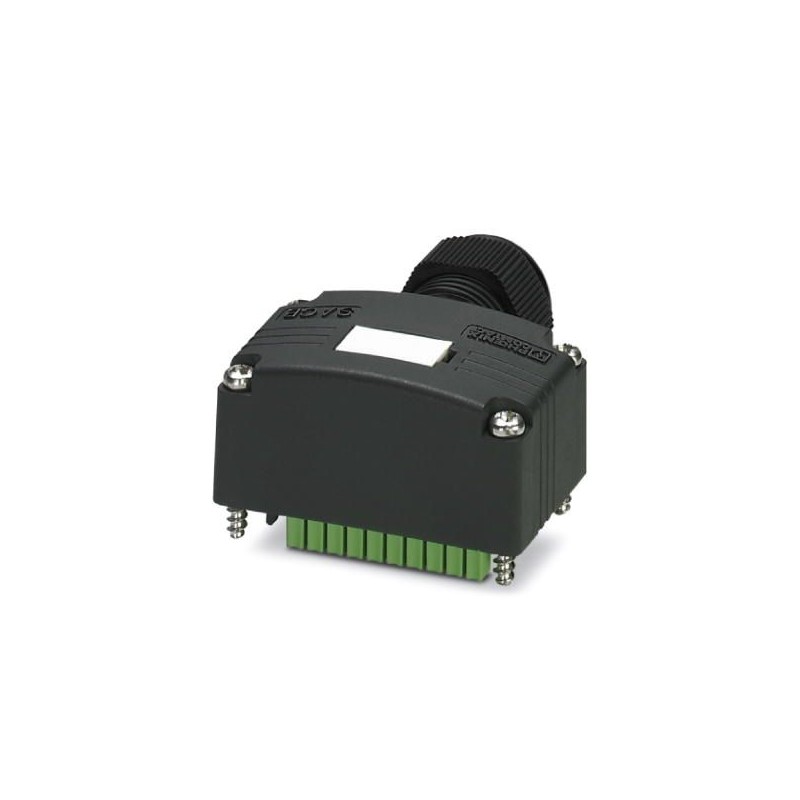

SACB-C-H180-8/16 SCO P 1453229 PHOENIX CONTACT Capot de raccordement
SACB-C-H180-8/16 SCO P
1453229
PHOENIX_CONTACT
Capot de raccordement
Couvercle de raccordement avec connecteur enfichable intégré, pour boîtiers de capteurs/actionneurs M12 avec filetage en plastique SPEEDCON et raccord à vis enfichable, pour 4, 6 ou 8 stations enfichables
Détecteurs > Distributeur détecteurs/actionneurs passif
Câbles, connecteurs et boîtes QUICKON
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 1453229 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 269 (C-2-2017) |
| GTIN | 4046356553452 |
| Poids par pièce (hors emballage) | 0,046 KGM |
| Numéro du tarif douanier | 85366990 |
| Pays d'origine | PL (Pologne) |
Généralités
| Tension de référence | 120 V |
|---|---|
| Capacité de charge à chaque signal d'E/S | 2 A |
| Intensité max. admissible par prise | 4 A |
| Courant total de référence | 10 A |
| Nombre de prises | 8 |
| Mode de raccordement capteur/acteur | Connecteur femelle M12 SPEEDCONNEC |
| Remarque | Pour les détails concernant les connecteurs mâles pour C.I. utilisés, voir les Caractéristiques techniques de l'article MC 1,5/10-STF-3,5 - 1847204 |
Conditions d'environnement
| Indice de protection | IP65 |
|---|---|
| IP67 | |
| Température ambiante (fonctionnement) | -25 °C ... 80 °C |
Caractéristiques câble multiconducteurs
| Type de raccordement | Raccordement vissé enfichable |
|---|---|
| Section min. de conducteur (signal) | 0,14 mm² |
| Section max. de conducteur (signal) | 1,5 mm² |
| Section mini. de conducteur AWG (signal) | 26 |
| Section max. de conducteur AWG (signal) | 16 |
| Longueur à dénuder (signal) | 7 mm |
| Section min. de conducteur (énergie) | 0,14 mm² |
| Section max. de conducteur (énergie) | 1,5 mm² |
| Section mini. de conducteur AWG (énergie) | 26 |
| Section max. de conducteur AWG (énergie) | 16 |
| Diamètre extérieur minimal du câble | 7 mm |
| Diamètre extérieur maximal du câble | 12 mm |
| Longueurs de dégainage | 50 mm (Câble multiconducteur) |
| Couple de serrage vis de couvercle | 1 Nm |
| Couple de serrage écrou-chapeau | 2,5 Nm |
Type d'isolant
| Matériau du boîtier | PBT |
|---|---|
| Matériau contact côté câble multiconducteur | Alliage de Cu |
| Matériau surface de contact côté câble multiconducteur | Sn |
| Matériel porte-contacts côté câble multiconducteurs | PA |
| Matériau du joint | NBR |
Brochage
| Emplacement/pôle = coloris du fil ou raccordement | 1 / 4 (A) = 1 / 4 = WH |
|---|---|
| 1 / 2 (B) = 1 / 2 = GY/PK | |
| 2 / 4 (A) = 2 / 4 = GN | |
| 2 / 2 (B) = 2 / 2 = RD/BU | |
| 3 / 4 (A) = 3 / 4 = YE | |
| 3 / 2 (B) = 3 / 2 = WH/GN | |
| 4 / 4 (A) = 4 / 4 = GY | |
| 4 / 2 (B) = 4 / 2 = BN/GN | |
| 5 / 4 (A) = 5 / 4 = PK | |
| 5 / 2 (B) = 5 / 2 = WH/YE | |
| 6 / 4 (A) = 6 / 4 = RD | |
| 6 / 2 (B) = 6 / 2 = YE/BN | |
| 7 / 4 (A) = 7 / 4 = BK | |
| 7 / 2 (B) = 7 / 2 = WH/GY | |
| 8 / 4 (A) = VT | |
| 8 / 2 (B) = 8 / 2 = GY/BN | |
| 1-8 / 1 (+ 120 V) = UN= BN | |
| 1-8 / 3 (0 V) = 0 V = BU | |
| 1-8 / 5 (PE) = PE = GN/YE |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027140815eCl@ss 4.127140815eCl@ss 5.027143423eCl@ss 5.127250300eCl@ss 6.027279200eCl@ss 7.027279219eCl@ss 8.027279219eCl@ss 9.027440108
| Caractéristique | Valeur |
|---|---|
| Section de conducteur connectable (EF008200) | 0.14 mm² |
| Presse-étoupe pour diamètre externe de câble (EF007302) | 7 mm |
| Nombre d'emplacements de capteur/d'actionneur (EF006939) | 8 |
| Nombre de canaux par poste d'enfichage (EF006885) | 2 |
| Finition des dérivations de conduit de capteur/actionneur (EF006972) | M12 |
| Tension de fonctionnement (EF003983) | 120 V |
| Capacité de courant max. par signal E/S (EF004037) | 10 A |
| Courant de somme max. (EF004039) | 10 A |
| Avec affichage LED (EF005950) | Non |
| Avec séparation de potentiel (EF003272) | Non |
| Raccordement pour capteurs NPN (EF006817) | Non |
| Température de fonctionnement (EF002393) | -25 °C |
| Classe de protection (IP) (EF005474) | IP65 |
| Catégorie de protection contre les explosions pour le gaz (EF003997) | Autre |
| Catégorie de protection contre les explosions pour la poussière (EF003998) | Autre |
| Largeur (EF000008) | 54 mm |
| Hauteur (EF000040) | 25 mm |
