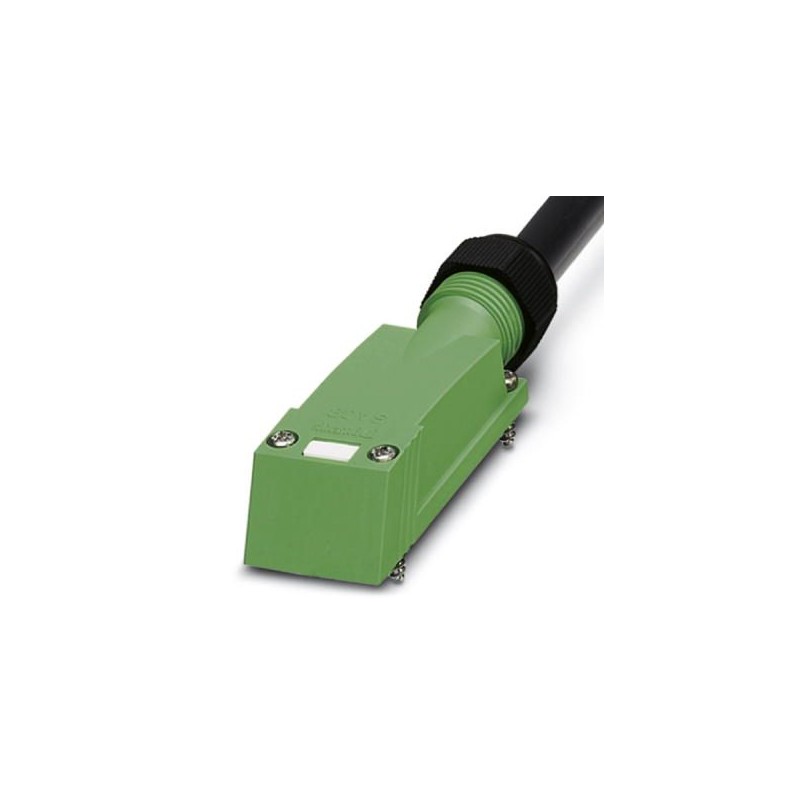

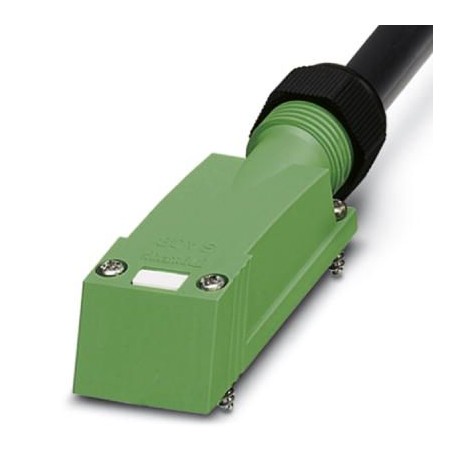

SACB-C-H180- 6/3-10,0PUR-M8
1516328
PHOENIX_CONTACT
1
Capot de raccordement
Détecteurs > Distributeur passif pour détecteurs / actionneurs
Câbles, connecteurs et boîtes QUICKON
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Merci de vous intéresser à nos produits, nous espérons que le délai indiqué soit de votre convenance.
Pendant le traitement de la commande, vous pouvez sélectionner le type d'envoi qui vous convient. Aérien Express 24Hrs, Terrestres Standard 48/72Hres, etc.
Code de commande | 1516328 |
---|---|
Unité de conditionnement | 1 pcs |
Remarque | Fabrication à la commande (pas de reprise) |
Page catalogue | Page 267 (C-2-2017) |
GTIN | 4017918967253 |
Poids par pièce (hors emballage) | 0,910 KGM |
Numéro du tarif douanier | 85444290 |
Pays d'origine | PL (Pologne) |
Tension de référence | 120 V |
---|---|
Capacité de charge à chaque signal d'E/S | 2 A |
Intensité max. admissible par prise | 2 A |
Courant total de référence | 8 A |
Nombre de prises | 6 |
Mode de raccordement capteur/acteur | Connecteur femelle M8 |
Indice de protection | IP65 |
---|---|
IP67 | |
Température ambiante (fonctionnement) | -30 °C ... 80 °C |
-40 °C ... 90 °C (pour pose fixe) | |
-5 °C ... 80 °C (pour pose souple) |
Type de raccordement | Raccordement vissé enfichable |
---|---|
Longueur du câble | 10 m |
Matériau du boîtier | PBT |
---|---|
Matériau contact côté câble multiconducteur | Alliage de Cu |
Matériau surface de contact côté câble multiconducteur | plaqué or |
Matériel porte-contacts côté câble multiconducteurs | PA |
Emplacement/pôle = coloris du fil ou raccordement | 1 / 4 (A) = WH |
---|---|
2 / 4 (A) = GN | |
3 / 4 (A) = YE | |
4 / 4 (A) = GY | |
5 / 4 (A) = PK | |
6 / 4 (A) = RD | |
1-6 / 1 (+ 24 V) = BN | |
1-6 / 3 (0 V) = BU |
Type de câble | PUR/PVC noir |
---|---|
Type de câble (symbole) | PUR |
Symbole du câble | LiYY11Y-HF |
Style UL AWM | 20549 |
Section du conducteur | 6x 0,34 mm² (Ligne de signal) |
2x 0,75 mm² (Câble d'alimentation) | |
AWG ligne de signaux | 22 |
AWG alimentation en tension | 18 |
Structure du conducteur ligne de signal | 19x 0,15 mm |
Structure du conducteur alimentation en tension | 42x 0,15 mm |
Diamètre du fil avec isolant | 1,3 mm ±0,1 mm (Ligne de signal) |
1,8 mm ±0,1 mm (Câble d'alimentation) | |
Coloris des fils | marron, bleu, blanc, vert, jaune, gris, rose, rouge |
Câblage total | fils regroupés en couches |
Gaine extérieure, coloris | noir RAL 9005 |
Épaisseur gaine intérieure | ≥ 0,15 mm |
Épaisseur gaine extérieure | ≥ 0,38 mm |
Diamètre extérieur du câble D | 7,6 mm ±0,2 mm |
Rayon de courbure minimum, position fixe | 7,5 x D |
Rayon de courbure minimum, position flexible | 10 x D |
Nombre de cycles de flexion | 1500000 |
Rayon de courbure | 76 mm |
Course | 2 m |
Vitesse de déplacement | 2 m/s |
Accélération | 10 m/s² |
Poids du câble | 81,2 kg/km |
Gaine extérieure, matériau | PUR |
Matériau gaine intérieure | PVC |
Matériau Isolant du fil | PVC |
Matériau conducteur | Cordon Cu nu |
Tension nominale câble | 300 V |
Tension d'essai câble | 2000 V |
Propriétés particulières | exempt de silicone |
Résistance à la propagation des flammes | DIN EN 50265 |
Résistance à l'huile | selon VDE 0472 partie 803 |
Résistance spéciale | bonne résistance aux acides, aux lessives alcalines et aux solvants |
Température ambiante (fonctionnement) | -40 °C ... 90 °C (câble, pose fixe) |
-5 °C ... 80 °C (câble, pose souple) |
REACh SVHC | Lead 7439-92-1 |
---|---|
China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
