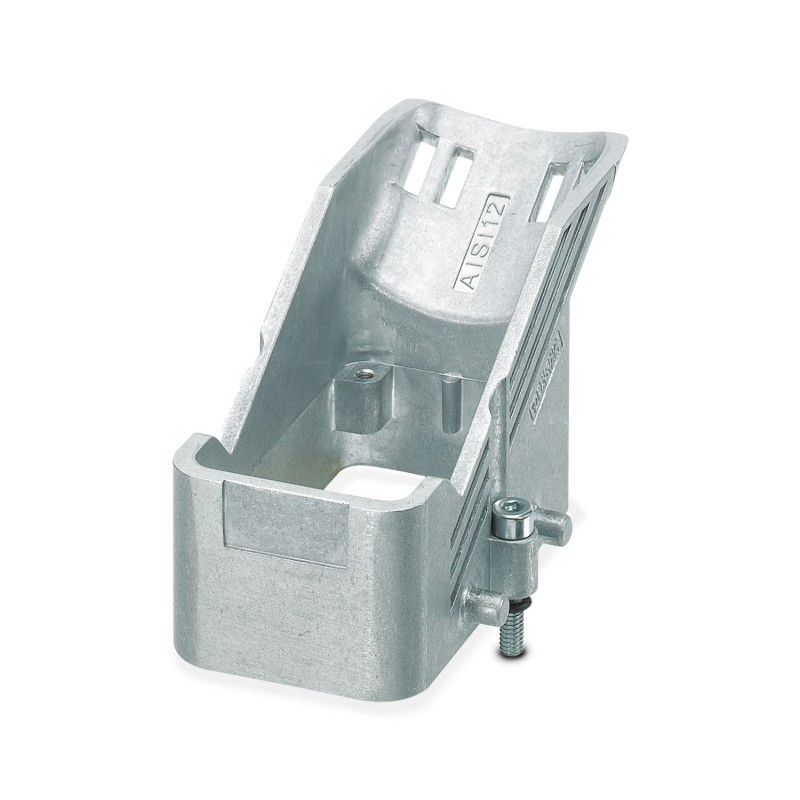

HC-CIF-B10-HFFD-WH-AL 1404221 PHOENIX CONTACT Cadre de montage métallique pour connecteurs
HC-CIF-B10-HFFD-WH-AL
1404221
PHOENIX_CONTACT
Cadre de montage métallique pour connecteurs
Cadre de montage pour connecteurs HEAVYCON, supérieur pour bride transversale, pour parties inférieures avec bride transversale HC-CIF... BFWD.. ou des fonds HC-CIF... BFFD.., pour les inserts de contact de la construction B10, avec vis M4 à tête hexagonale intérieure de 3 mm, pour rails symétriques NS35/7.5
Cadre de montage pour connecteurs HEAVYCONNEC, partie supérieure pour étrier transversal, pour parties inférieures avec étrier transversal HC-CIF...BFWD.. ou pour parties inférieures HC-CIF...BFFD.., pour éléments de contact B10, avec vis M4 à tête à six pans creux de 3 mm, pour profilés NS35/7,5
Connecteurs > Cadre de fixation
Connecteurs industriels
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲| Type de produit | Support de montage pour rail DIN |
| Type de boîtier | Support de montage pour rail DIN |
| Série | HC-CIF-AL |
| Type | B10 |
| Vis de fixation | M4 avec six pans creux, ouverture de clé de 3 mm |
| Capot de protection | non |
| Raccordement à filetage Pg | sans |
| État de la gestion des données | |
| Révision de l'article | 01 |
| Dessin coté |  |
| Largeur | 56 mm |
| Hauteur | 49 mm |
| Longueur | 103,2 mm |
| Matériau | Aluminium coulé sous pression, non revêtu |
| Matériau du boîtier | Aluminium coulé sous pression, non revêtu |
| Matériau de l'étrier de verrouillage | Acier galvanisé |
| Caractéristiques mécaniques | |
| Type de verrouillage | Vis |
| Conditions ambiantes | |
| Température ambiante (fonctionnement) | -40 °C ... 125 °C |
| Instructions de montage | Pour le verrouillage à vis : M4, 3 mm à six pans creux, couple de serrage 2 Nm |
| Vis de fixation | M4 avec six pans creux, ouverture de clé de 3 mm |
| Caractéristique | Valeur |
|---|---|
| Type d'élément de fixation (EF012206) | Support de rail |
| Matériau du cadre de fixation (EF007542) | Autre |
| Avec raccordement PE (EF005600) | Non |
| Type de montage de l'élément de fixation (EF012207) | Vis |
| Orientation de la fixation (EF012208) | Pivotant |
| Largeur (EF000008) | 56 mm |
| Hauteur (EF000040) | 49 mm |
| Profondeur (EF000049) | 103.2 mm |
| Type de rail de montage (EF012209) | Profilé chapeau |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CABLAGE CONNECTEURS FR .pdf | 58 Mbytes |
|
| PHOENIX CONTACT-1404221-HC-CIF-B10-HFFD-WH-AL | 106 Kbytes |
|
