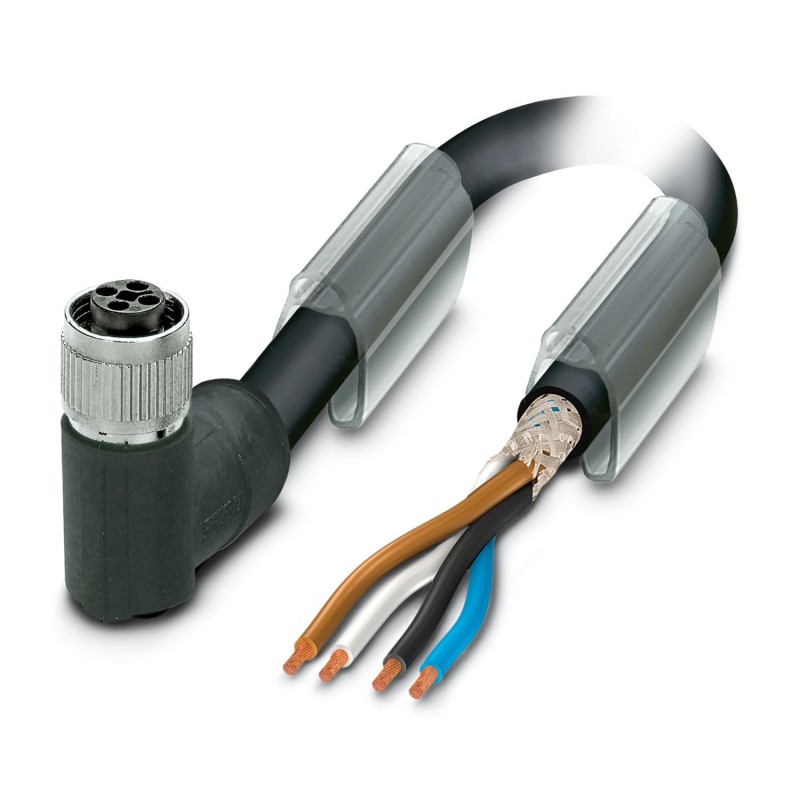

SAC-4P- 1,5-PUR/M12FRT SH
1424116
PHOENIX_CONTACT
1
Conducteur de puissance
Détecteurs > Câble confectionné pour détecteur / actionneur
Câbles, capteurs et actionneurs
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Merci de vous intéresser à nos produits, nous espérons que le délai indiqué soit de votre convenance.
Pendant le traitement de la commande, vous pouvez sélectionner le type d'envoi qui vous convient. Aérien Express 24Hrs, Terrestres Standard 48/72Hres, etc.
Code de commande | 1424116 |
---|---|
Unité de conditionnement | 1 pcs |
Page catalogue | Page 295 (C-2-2017) |
GTIN | 4046356693202 |
Poids par pièce (hors emballage) | 0,239 KGM |
Numéro du tarif douanier | 85444290 |
Pays d'origine | PL (Pologne) |
Température ambiante (fonctionnement) | -25 °C ... 85 °C (connecteur mâle / femelle) |
---|---|
Indice de protection | IP65 |
IP67 |
Courant de référence à 40 ℃ | 12 A |
---|---|
Tension de référence | 63 V DC |
Nombre de pôles | 4 |
Couleur zone de préhension | noir |
Résistance d'isolement | ≥ 100 MΩ |
Détrompage | T - Power |
Normes / Spécifications | Connecteur M12 CEI 61076-2-111 |
Affichage d'état | Non |
Circuit/composant de protection | déconnecté |
Catégorie de surtension | III |
Degré de pollution | 3 |
Cycles d'enfichage | > 100 |
Couple de serrage | 0,4 Nm (Connecteurs M12) |
Classe d'inflammabilité selon UL 94 | V0 |
---|---|
Matériau de contact | CuSn |
Matériau de surface du contact | Ni/Au |
Matériau de porte-contacts | PA |
Matériau de surface de prise | PA |
Matériau de la molette | Zinc moulé sous pression, nickelé |
Désignation de la norme | Connecteur M12 |
---|---|
Normes/Prescriptions | CEI 61076-2-111 |
Classe d'inflammabilité selon UL 94 | V0 |
Type de câble | PUR exempt d'halogène noir |
---|---|
Type de câble (symbole) | PUR |
Symbole du câble | LS9YC11Y-OB |
Section du conducteur | 4x 1,5 mm² |
AWG alimentation en tension | 16 |
Diamètre du fil avec isolant | 2,4 mm |
Epaisseur isolement | 1,2 mm (Gaine extérieure) |
Coloris des fils | marron, blanc, bleu, noir |
Câblage total | 4 fils avec toronnage optimisé |
Blindage | Tresse en fils de cuivre étamés, couverture environ 85 % |
Gaine extérieure, coloris | noir RAL 9005 |
Diamètre extérieur du câble D | 9,7 mm ±0,3 mm |
Rayon de courbure minimal, pose fixe | 49 mm |
Rayon de courbure minimal, pose souple | 73 mm |
Nombre de cycles de flexion | 4000000 |
Rayon de courbure | 97 mm |
Course | 10 m |
Vitesse de déplacement | 3 m/s |
Accélération | 10 m/s² |
Contraintes de torsion | ± 25 °/m |
Gaine extérieure, matériau | PUR |
Matériau Isolant du fil | PP |
Matériau conducteur | Cordon Cu nu |
Résistance d'isolement | ≥ 10 MΩ*km (à 20 °C) |
Résistance du conducteur | ≤ 13,3 Ω/km (à 20 °C) |
Tension nominale câble | 300 V AC |
Tension d'essai câble | 1500 V AC (5 min.) |
Résistance à la propagation des flammes | selon EN 60332-1-2 |
selon UL 1581 VW1 | |
Absence d'halogène | selon VDE 0282-13 annexe C |
Résistance à l'huile | selon DIN EN 60811-2-1 |
selon DIN EN 50363-10-2 | |
Température ambiante (fonctionnement) | -40 °C ... 90 °C (câble, pose fixe) |
-30 °C ... 90 °C (câble, pose souple) |
REACh SVHC | Lead 7439-92-1 |
---|---|
China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
