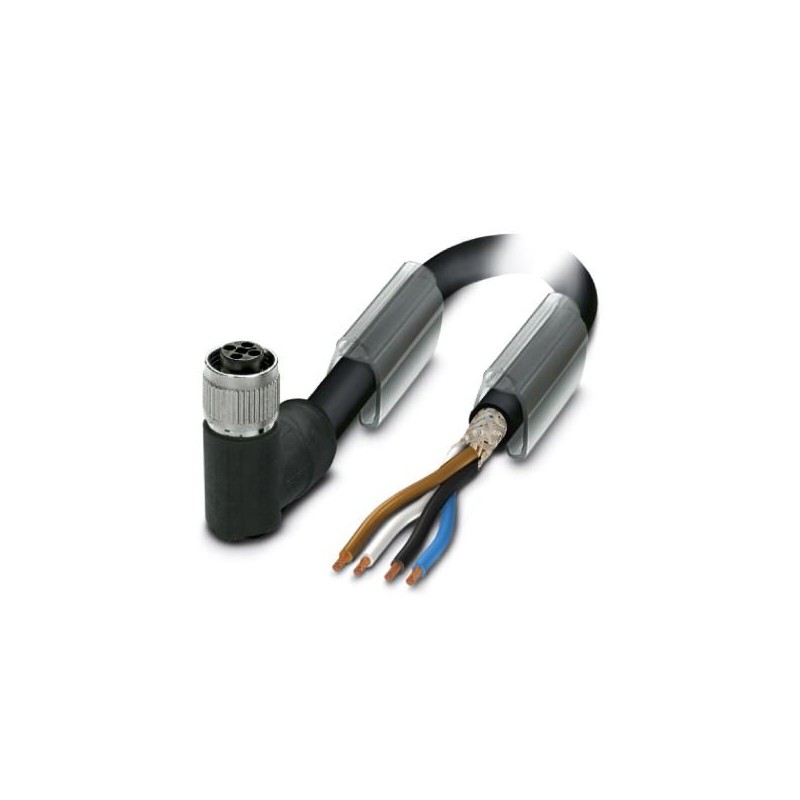

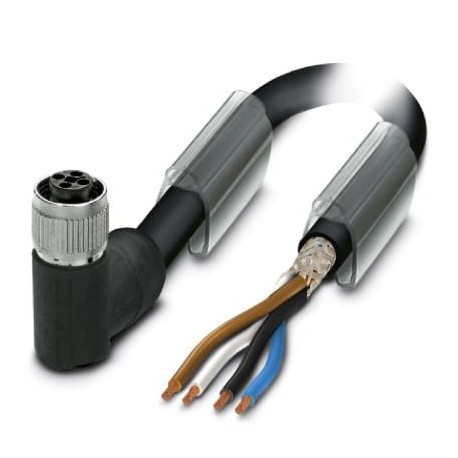

SAC-4P-FRT/10,0-PUR SH SCO 1424128 PHOENIX CONTACT Conducteur de puissance
SAC-4P-10,0-PUR/M12FRT SH
1424128
PHOENIX_CONTACT
Conducteur de puissance
Détecteurs > Câble confectionné pour détecteur / actionneur
Câbles, capteurs et actionneurs
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 1424128 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 295 (C-2-2017) |
| GTIN | 4046356693233 |
| Poids par pièce (hors emballage) | 1,400 KGM |
| Numéro du tarif douanier | 85444290 |
| Pays d'origine | DE (Allemagne) |
Conditions d'environnement
| Température ambiante (fonctionnement) | -25 °C ... 85 °C (connecteur mâle / femelle) |
|---|---|
| Indice de protection | IP65 |
| IP67 |
Généralités
| Courant de référence à 40 ℃ | 12 A |
|---|---|
| Tension de référence | 63 V DC |
| Nombre de pôles | 4 |
| Couleur zone de préhension | noir |
| Résistance d'isolement | ≥ 100 MΩ |
| Détrompage | T - Power |
| Normes / Spécifications | Connecteur M12 CEI 61076-2-111 |
| Affichage d'état | Non |
| Circuit/composant de protection | déconnecté |
| Catégorie de surtension | III |
| Degré de pollution | 3 |
| Cycles d'enfichage | > 100 |
| Couple de serrage | 0,4 Nm (Connecteurs M12) |
Matériau
| Classe d'inflammabilité selon UL 94 | V0 |
|---|---|
| Matériau de contact | CuSn |
| Matériau de surface du contact | Ni/Au |
| Matériau de porte-contacts | PA |
| Matériau de surface de prise | PA |
| Matériau de la molette | Zinc moulé sous pression, nickelé |
Normes et spécifications
| Désignation de la norme | Connecteur M12 |
|---|---|
| Normes/Prescriptions | CEI 61076-2-111 |
| Classe d'inflammabilité selon UL 94 | V0 |
Câble
| Type de câble | PUR exempt d'halogène noir |
|---|---|
| Type de câble (symbole) | PUR |
| Symbole du câble | LS9YC11Y-OB |
| Section du conducteur | 4x 1,5 mm² |
| AWG alimentation en tension | 16 |
| Diamètre du fil avec isolant | 2,4 mm |
| Epaisseur isolement | 1,2 mm (Gaine extérieure) |
| Coloris des fils | marron, blanc, bleu, noir |
| Câblage total | 4 fils avec toronnage optimisé |
| Blindage | Tresse en fils de cuivre étamés, couverture environ 85 % |
| Gaine extérieure, coloris | noir RAL 9005 |
| Diamètre extérieur du câble D | 9,7 mm ±0,3 mm |
| Rayon de courbure minimal, pose fixe | 49 mm |
| Rayon de courbure minimal, pose souple | 73 mm |
| Nombre de cycles de flexion | 4000000 |
| Rayon de courbure | 97 mm |
| Course | 10 m |
| Vitesse de déplacement | 3 m/s |
| Accélération | 10 m/s² |
| Contraintes de torsion | ± 25 °/m |
| Gaine extérieure, matériau | PUR |
| Matériau Isolant du fil | PP |
| Matériau conducteur | Cordon Cu nu |
| Résistance d'isolement | ≥ 10 MΩ*km (à 20 °C) |
| Résistance du conducteur | ≤ 13,3 Ω/km (à 20 °C) |
| Tension nominale câble | 300 V AC |
| Tension d'essai câble | 1500 V AC (5 min.) |
| Résistance à la propagation des flammes | selon EN 60332-1-2 |
| selon UL 1581 VW1 | |
| Absence d'halogène | selon VDE 0282-13 annexe C |
| Résistance à l'huile | selon DIN EN 60811-2-1 |
| selon DIN EN 50363-10-2 | |
| Température ambiante (fonctionnement) | -40 °C ... 90 °C (câble, pose fixe) |
| -30 °C ... 90 °C (câble, pose souple) |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027140815eCl@ss 4.127140815eCl@ss 5.027143423eCl@ss 5.127143400eCl@ss 6.027279200eCl@ss 7.027279218eCl@ss 8.027279218eCl@ss 9.027060311
