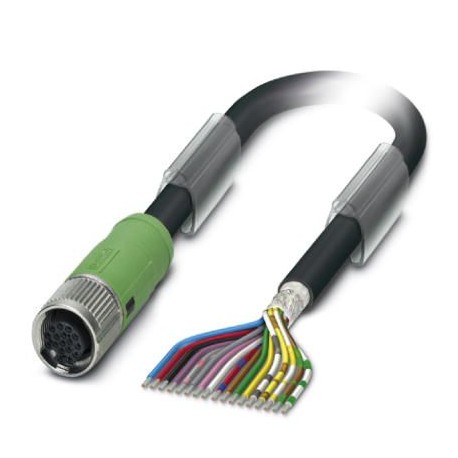

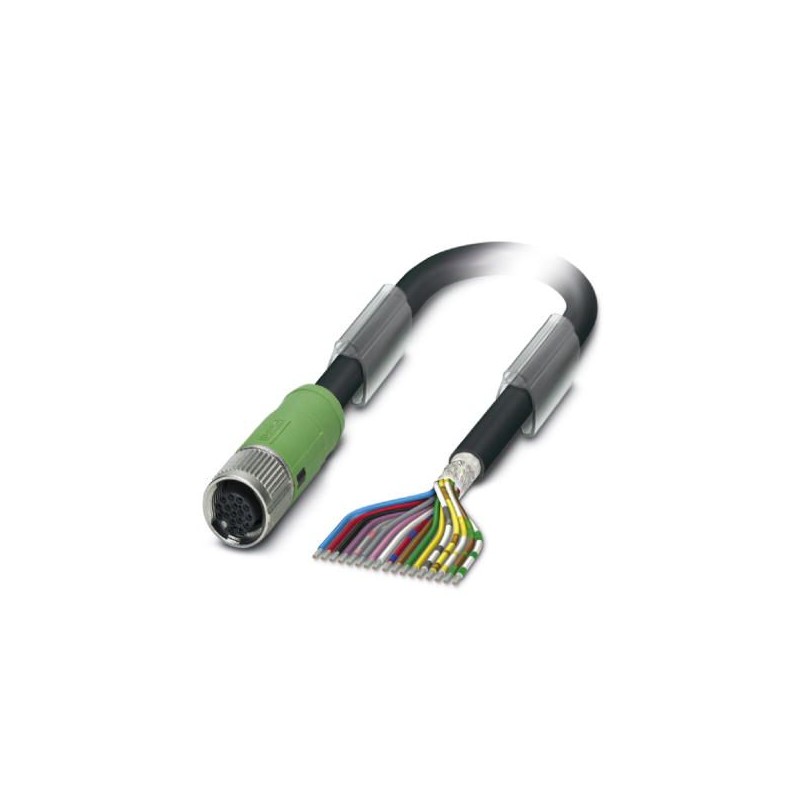

SAC-17P-10,0-35T/FS SH SCO
1430310
PHOENIX_CONTACT
1
Câbles pour capteurs/actionneurs
Détecteurs > Câble confectionné pour détecteur / actionneur
Câbles, capteurs et actionneurs
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Merci de vous intéresser à nos produits, nous espérons que le délai indiqué soit de votre convenance.
Pendant le traitement de la commande, vous pouvez sélectionner le type d'envoi qui vous convient. Aérien Express 24Hrs, Terrestres Standard 48/72Hres, etc.
Code de commande | 1430310 |
---|---|
Unité de conditionnement | 1 pcs |
Page catalogue | Page 221 (C-2-2017) |
GTIN | 4046356322584 |
Poids par pièce (hors emballage) | 1,103 KGM |
Numéro du tarif douanier | 85444290 |
Pays d'origine | DE (Allemagne) |
Température ambiante (fonctionnement) | -25 °C ... 90 °C (connecteur mâle / femelle) |
---|---|
Indice de protection | IP65 |
IP67 |
Courant de référence à 40 ℃ | 1,5 A |
---|---|
Tension de référence | 30 V AC |
30 V DC | |
Nombre de pôles | 17 |
Résistance d'isolement | ≥ 100 MΩ |
Détrompage | A - standard |
Normes / Spécifications | Connecteur M12 CEI 61076-2-101 |
Affichage d'état | Non |
Circuit/composant de protection | déconnecté |
Catégorie de surtension | II |
Degré de pollution | 3 |
Couple de serrage | 0,4 Nm (Connecteurs M12) |
Classe d'inflammabilité selon UL 94 | V0 |
---|---|
Matériau de contact | CuZn |
Matériau de surface du contact | Ni/Au |
Matériau de porte-contacts | PA 6.6 |
Matériau de surface de prise | TPU, ignifuge, autoextinguible |
Matériau de la molette | Zinc moulé sous pression, nickelé |
Matériau du joint | NBR |
Désignation de la norme | Connecteur M12 |
---|---|
Normes/Prescriptions | CEI 61076-2-101 |
Résistance à la propagation des flammes | DIN VDE 0472 T.804, type de contrôle B |
Résistance à l'huile | DIN VDE 0472 T.803, type de contrôle B |
Résistance spéciale | Résistant à l'hydrolyse et aux microbes selon VDE 0282, partie 10 |
Classe d'inflammabilité selon UL 94 | V0 |
Type de câble | PUR/PVC noir à paire torsadée |
---|---|
Type de câble (symbole) | 35T |
Symbole du câble | LSYWC11Y |
Style UL AWM | 20233 / 1061 (80 °C / 300 V) |
Section du conducteur | 17x 0,14 mm² (Ligne de signal) |
AWG ligne de signaux | 26 |
Structure du conducteur ligne de signal | 18x 0,10 mm |
Diamètre du fil avec isolant | 1 mm ±0,05 mm (Ligne de signal) |
Coloris des fils | blanc-marron, vert-jaune, gris-rose, bleu-rouge, noir-violet, gris/rose-rouge/bleu, blanc/vert-marron/vert, blanc/jaune-jaune/marron-blanc/gris |
Câblage total | 7 paires et 1 ternaire toronnés ensemble |
Blindage | Tresse en fils de cuivre étamé |
Revêtement optique de blindage | 85 % |
Gaine extérieure, coloris | noir RAL 9005 |
Diamètre extérieur du câble D | 9,2 mm ±0,2 mm |
Rayon de courbure minimum, position fixe | 5 x D |
Rayon de courbure minimum, position flexible | 10 x D |
Nombre de cycles de flexion | 4000000 |
Rayon de courbure | 92 mm |
Course | 10 m |
Vitesse de déplacement | 3 m/s |
Accélération | 10 m/s² |
Poids du câble | 105 kg/km |
Gaine extérieure, matériau | PUR |
Matériau Isolant du fil | PVC |
Matériau conducteur | Cordon Cu étamé |
Résistance d'isolement | ≥ 10 MΩ*km (à 20 °C) |
Résistance du conducteur | 142 Ω/km (à 20 °C) |
Tension nominale câble | 42 V AC |
Tension d'essai câble | 1500 V AC |
Propriétés particulières | compatible chaîne porte-câbles |
Résistance à la propagation des flammes | selon DIN EN 60332-1-2 |
selon VW-1 | |
Absence d'halogène | selon EN 50267-2-1 |
Résistance à l'huile | selon DIN EN 60811-2-1 |
Résistance spéciale | résistant à l'hydrolyse et aux microbes selon EN 50396 |
Température ambiante (fonctionnement) | -30 °C ... 80 °C (câble, pose fixe) |
-5 °C ... 80 °C (câble, pose souple) |
REACh SVHC | Lead 7439-92-1 |
---|---|
China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
