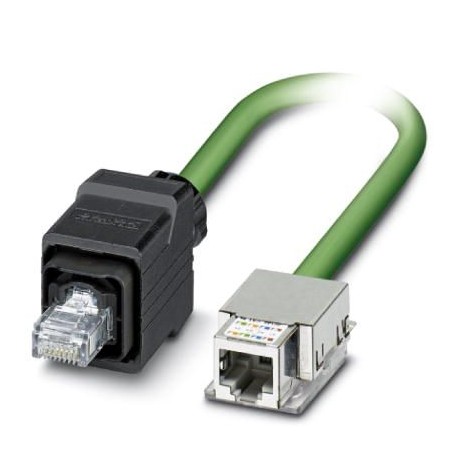

VS-BU/PN-PPC/PL-93C-LI/2,0 1416233 PHOENIX CONTACT Câble de réseau
VS-BU/PN-PPC/PL-93C-LI/2,0
1416233
PHOENIX_CONTACT
Câble de réseau

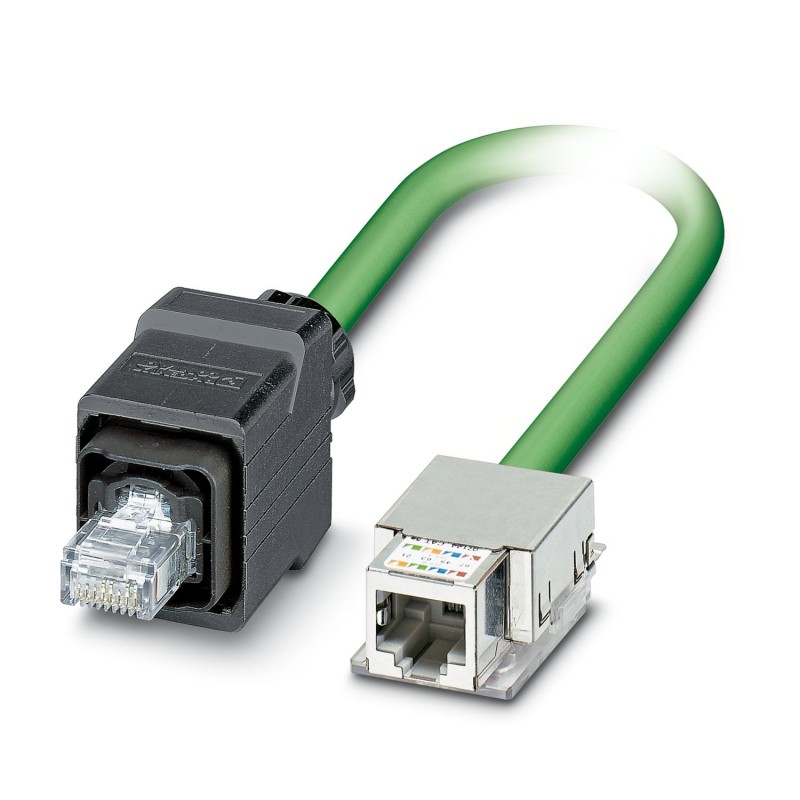

Câble PROFINET prêt à l’emploi, CAT5e, blindé, quadrage étoile, AWG 22 adapté aux chaînes porte-câbles (7 fils), RAL 6018 (jaune-vert), module femelle RJ45/IP20 pour système Freenet, 4 pôles vers connecteur mâle RJ45/IP67, push-pull, boîtier en plastique, ligne, longueur 2 m
Câble PROFINET préconfectionné, CAT 5e, blindé, quarte en étoile, AWG 22 compatible avec les chaînes porte-câbles (7 fils), RAL 6018 (jaune-vert), module femelle RJ45/IP20 pour système Freenet, 4 pôles sur connecteur mâle RJ45/IP67, boîtier plastique Push-Pull, Line, longueur 2 m
Connexion des appareils décentralisés
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲| Type de produit | Câble de données préconfectionné |
| Type de capteur | PROFINET |
| Nombre de pôles | 4 |
| Nombre de sorties de câble | 1 |
| Blindé | oui |
| Sortie du câble | droit |
| État de la gestion des données | |
| Révision de l'article | 12 |
| Propriétés d'isolation | |
| Catégorie de surtension | I |
| Degré de pollution | 2 |
| Support de transmission | Cuivre |
| Propriétés de transmission (catégorie) | CAT5 (CEI 11801:2002) |
| Vitesse de transmission | 100 MBit/s |
| Impédance caractéristique | 100 Ω |
| Caractéristiques mécaniques | |
| Cycles d'enfichage | ≥ 250 |
| Cycles de flexion max. | 3000000 |
| Classe d'inflammabilité selon UL 94 | V0 |
| Gaine extérieure, matériau | PUR |
| Matériau conducteur | Cordon Cu étamé |
| Raccordement 1 | |
| Type | Isolant femelle droit RJ45 |
| Mode de verrouillage | Freenet |
| Indice de protection | IP20 |
| Raccordement 2 | |
| Type | connecteur mâle droit RJ45 |
| Mode de verrouillage | Push-Pull |
| Matériau | Plastique |
| Indice de protection | IP67 |
| Longueur du câble | 2,00 m |
| Chaîne porte-câbles PROFINET CAT5 [93C] | |
| Dessin coté |  |
| Blindé | oui |
| Poids de gaine | 61 kg/km |
| Type | Chaîne porte-câbles PROFINET CAT5 |
| Abréviation | 2YH(ST)C11Y |
| Type de câble (symbole) | 93C |
| Type de signal/catégorie | PROFINET CAT5 (CEI 11801), 100 Mbit/s |
| EtherCAT® CAT5 (CEI 11801), 100 Mbit/s | |
| Structure de câble | 1x4xAWG22/7, SF/TQ |
| Diamètre extérieur du câble | 6,50 mm ±0,2 mm |
| Gaine extérieure, matériau | PUR |
| Gaine extérieure, coloris | vert RAL 6018 |
| Epaisseur gaine extérieure | env. 0,90 mm |
| Matériau gaine intérieure | FRNC |
| Matériau conducteur | Cordon Cu étamé |
| Structure du conducteur ligne de signal | 7x 0,25 mm |
| AWG ligne de signaux | 22 |
| Section de câble | 4x 0,34 mm² |
| Matériel Isolant du fil | PE |
| Diamètre de fil avec isolant | 1,5 mm |
| Fil, coloris | blanc, jaune, bleu, orange |
| Câblage total | Quarte en étoile |
| Blindage | Film recouvert d'alu, tresse en fils de cuivre étamés |
| Revêtement optique de blindage | 85 % |
| Tension nominale câble | 600 V (Cote UL) |
| Tension d'essai fil/fil | 2000 V (50 Hz, 1 min.) |
| Tension d'essai fil/blindage | 2000,00 V (50 Hz, 1 min.) |
| Résistance d'isolation de la ligne | ≥ 500 MΩ*km |
| Résistance de liaison | ≤ 20,00 mΩ/m (pour 10 MHz) |
| Impédance caractéristique | 100 Ω ±15 Ω (pour 1 ... 100 MHz) |
| Résistance de boucle | ≤ 120,00 Ω/km |
| Durée du parcours du signal | 5,3 ns/m |
| Vitesse du signal | 0,66 c |
| Résistance à la traction | ≤ 150 N |
| Rayon de courbure minimum, position fixe | 5 x D |
| Rayon de courbure minimum, position flexible | 7,5 x D |
| Nombre de cycles de flexion | 3000000 |
| Rayon de courbure | 100 mm |
| Course | 10 m |
| Vitesse de déplacement | 4 m/s |
| Accélération | 4 m/s² |
| Contraintes de torsion | ± 30 °/m |
| Affaiblissement paradiaphonique (NEXT) | 80 dB (pour 1 MHz) |
| 76 dB (pour 4 MHz) | |
| 70 dB (pour 10 MHz) | |
| 65 dB (pour 16 MHz) | |
| 63 dB (pour 20 MHz) | |
| 60 dB (pour 31,25 MHz) | |
| 55 dB (pour 62,5 MHz) | |
| 50 dB (pour 100 MHz) | |
| Absence d'halogène | oui |
| Résistance à l'huile | selon DIN EN 60811-2-1 |
| Résistance à la propagation des flammes | selon CEI 60332-1-2 |
| selon UN ECE-R 118.03 | |
| Résistance spéciale | résistant aux UV |
| Propriétés particulières | Caractéristiques électriques selon EN 50288-2-2 |
| Température ambiante (fonctionnement) | -40 °C ... 70 °C (Câble, pose souple) |
| -40 °C ... 70 °C (câble, pose fixe) | |
| Conditions ambiantes | |
| Indice de protection | IP20 |
| IP67 | |
| IP67/IP20 | |
