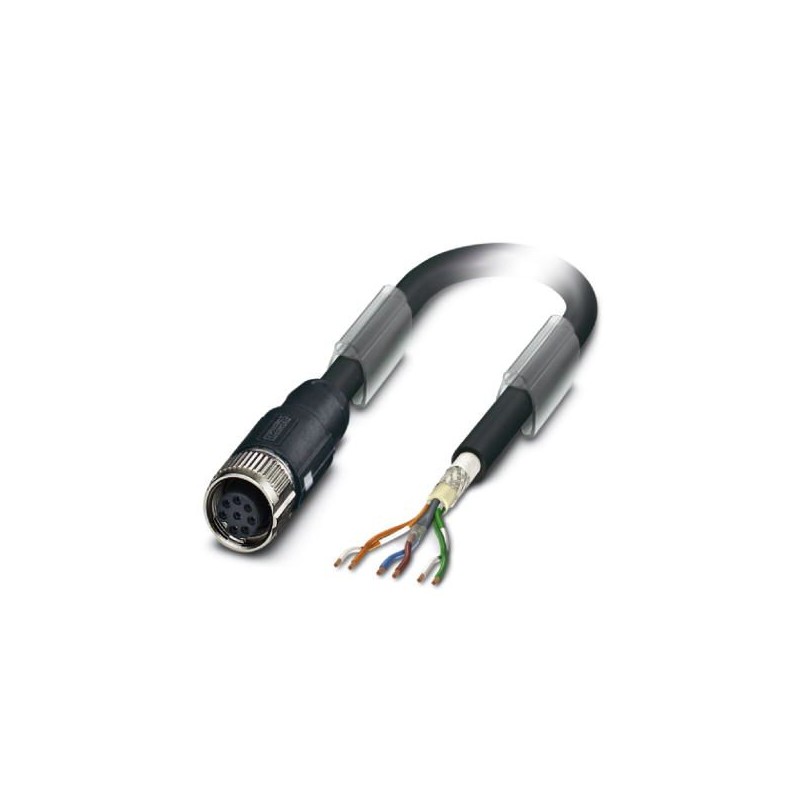

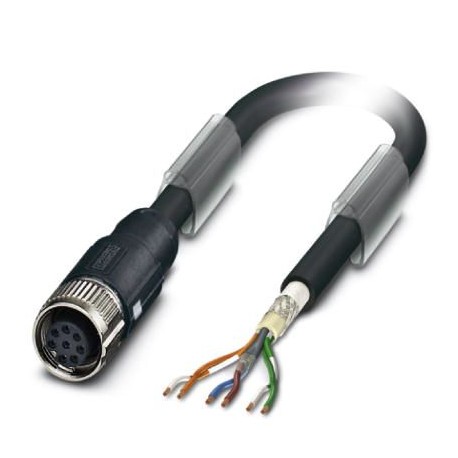

SAC-6P-15,0-970/FS SCO
1428607
PHOENIX_CONTACT
1
Câble préconfectionné pour bus
Câbles > Câble de transmission de données
Câbles, capteurs et actionneurs
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Merci de vous intéresser à nos produits, nous espérons que le délai indiqué soit de votre convenance.
Pendant le traitement de la commande, vous pouvez sélectionner le type d'envoi qui vous convient. Aérien Express 24Hrs, Terrestres Standard 48/72Hres, etc.
Code de commande | 1428607 |
---|---|
Unité de conditionnement | 1 pcs |
Remarque | Fabrication à la commande (pas de reprise) |
Page catalogue | Page 324 (PC-2011) |
GTIN | 4046356322881 |
Poids par pièce (hors emballage) | 1,110 KGM |
Numéro du tarif douanier | 85444290 |
Pays d'origine | PL (Pologne) |
Température ambiante (fonctionnement) | -25 °C ... 90 °C (connecteur mâle / femelle) |
---|---|
Indice de protection | IP65 |
IP67 |
Courant de référence à 40 ℃ | 2 A |
---|---|
Tension de référence | 30 V AC |
30 V DC | |
Nombre de pôles | 6 |
Couleur zone de préhension | noir |
Résistance d'isolement | ≥ 100 MΩ |
Détrompage | A - standard |
Type de signal/catégorie | VARAN, 100 Mbit/s |
Affichage d'état | Non |
Catégorie de surtension | II |
Degré de pollution | 3 |
Couple de serrage | 0,4 Nm (Connecteurs M12) |
Classe d'inflammabilité selon UL 94 | HB |
---|---|
Matériau de contact | CuZn |
Matériau de surface du contact | Ni/Au |
Matériau de porte-contacts | TPU GF |
Matériau de surface de prise | TPU, ignifuge, autoextinguible |
Matériau de la molette | Zinc moulé sous pression, nickelé |
Matériau du joint | NBR |
Contact | Couleur (désignation des signaux) | Contact (en option) | 1 (Femelle) |
---|---|
4 (Femelle) | |
6 (Femelle) | BU (Alimentation) | |
7 (Femelle) | BN (Alimentation) | |
5 (Femelle) | GN/WH (RD+) | |
8 (Femelle) | GN (RD-) | |
2 (Femelle) | OG/WH (TD+) | |
3 (Femelle) | OG (TD-) |
Type de câble | VARAN |
---|---|
Type de câble (symbole) | 970 |
Symbole du câble | Li9YD12Y |
Structure de câble | 1x2xAWG22/19 + 1x4xAWG24/19 |
Section du conducteur | 4x 0,25 mm² (Ligne de signal) |
2x 0,38 mm² (Alimentation) | |
AWG ligne de signaux | 24 |
AWG alimentation en tension | 22 |
Structure du conducteur ligne de signal | 19x 0,13 mm |
Structure du conducteur alimentation en tension | 19x 0,16 mm |
Diamètre du fil avec isolant | 1,35 mm (Ligne de signal) |
1,5 mm (Alimentation) | |
Coloris des fils | marron, bleu, blanc/orange, blanc/vert, vert, orange |
Type de blindage de paire | Tresse en fils de cuivre étamés, couverture environ 95 % |
Câblage total | 1 quarte en étoile et 2 fils avec 2 masses de remplissage |
Blindage | Tresse en fils de cuivre étamés, couverture environ 85 % |
Gaine extérieure, coloris | noir RAL 9005 |
Diamètre extérieur du câble D | 7,8 mm ±0,2 mm |
Rayon de courbure minimal, pose fixe | ≥ 93 mm |
Rayon de courbure minimal, pose souple | ≥ 93 mm |
Nombre de cycles de flexion | 3000000 |
Rayon de courbure | 93 mm |
Course | 2 m |
Vitesse de déplacement | 1 m/s |
Accélération | 2 m/s² |
Poids du câble | 81 kg/km |
Gaine extérieure, matériau | SANTOPRENE exempt d'halogène |
Matériau gaine intérieure | TPE |
Matériau de remplissage | Fil |
Matériau Isolant du fil | PP |
Matériau conducteur | Cordon Cu nu |
Résistance d'isolement | 5 GΩ*km (Ligne de données) |
Résistance du conducteur | 77 Ω/m (Ligne de données) |
Propriétés de transmission (catégorie) | CAT5 (CEI 11801:2002) |
Capacité en service | 50 nF (Ligne de données) |
Impédance d'onde | 100 Ω ±15 % |
Tension nominale câble | 125 V (Ligne de données) |
48 V (Alimentation) | |
Tension d'essai câble | 2000 V (Alimentation) |
max. 700 V AC (Ligne de données) | |
Absence d'halogène | selon DIN EN 50267-2-1 |
Température ambiante (fonctionnement) | -20 °C ... 80 °C (Câbles) |
REACh SVHC | Lead 7439-92-1 |
---|---|
China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
