Agrandir l'image

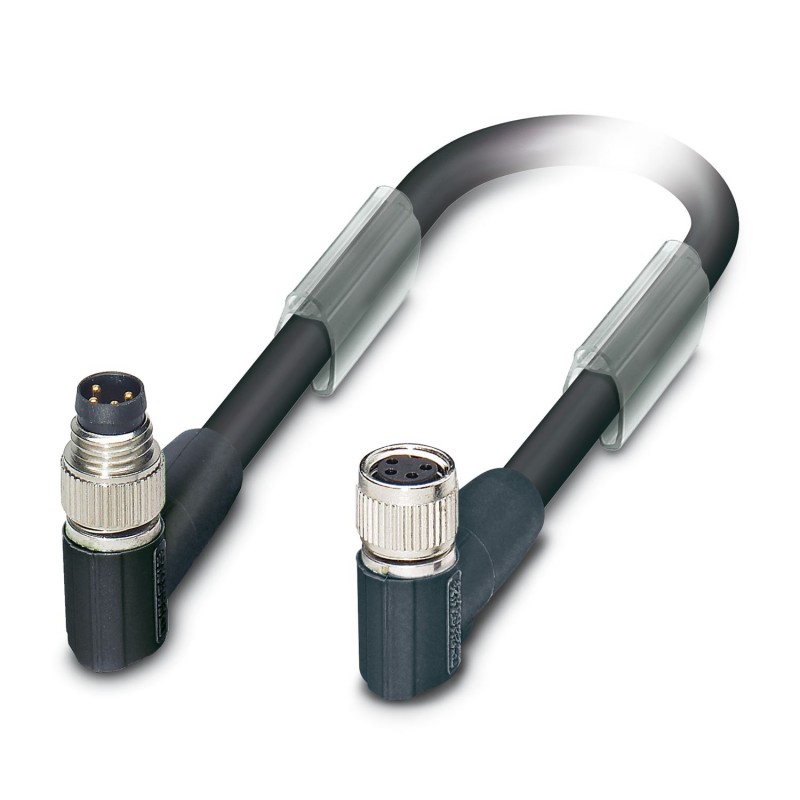

SAC-4P-M 8MR/ 2,0-950/M 8FR 1550999 PHOENIX CONTACT Câble préconfectionné pour bus
SAC-4P-M 8MR/ 2,0-950/M 8FR
1550999
PHOENIX_CONTACT
Câble préconfectionné pour bus
Détecteurs > Câble confectionné pour détecteur / actionneur
Câbles, capteurs et actionneurs
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 1550999 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 222 (C-6-2017) |
| GTIN | 4046356151528 |
| Poids par pièce (hors emballage) | 0,107 KGM |
| Numéro du tarif douanier | 85444290 |
| Pays d'origine | PL (Pologne) |
Conditions d'environnement
| Température ambiante (fonctionnement) | -25 °C ... 90 °C (connecteur mâle / femelle) |
|---|---|
| Indice de protection | IP65 |
| IP67 |
Généralités
| Courant de référence à 40 ℃ | 4 A |
|---|---|
| Tension de référence | 48 V AC |
| 60 V DC | |
| Nombre de pôles | 4 |
| Couleur zone de préhension | noir |
| Résistance d'isolement | ≥ 100 MΩ |
| Détrompage | A - standard |
| Type de signal/catégorie | INTERBUS |
| Affichage d'état | Non |
| Catégorie de surtension | II |
| Degré de pollution | 3 |
| Tension d'essai | 800 V |
| Couple de serrage | 0,2 Nm (Connecteur mâle M8) |
Matériau
| Classe d'inflammabilité selon UL 94 | HB |
|---|---|
| Matériau de contact | CuSn |
| Matériau de surface du contact | Ni/Au |
| Matériau de porte-contacts | TPU GF |
| Matériau de surface de prise | TPU, ignifuge, autoextinguible |
| Matériau de la molette | Zinc moulé sous pression, nickelé |
| Matériau du joint | NBR |
Brochage
| Contact | Couleur (désignation des signaux) | Contact (en option) | 1 (connecteur) | RD (0,34 mm²) | 1 (Femelle) |
|---|---|
| 3 (connecteur) | BU (0,34 mm²) | 3 (Femelle) | |
| 2 (connecteur) | YE (0,14 mm²) | 2 (Femelle) | |
| 4 (connecteur) | GN (0,14 mm²) | 4 (Femelle) |
Câble
| Type de câble | INTERBUS |
|---|---|
| Type de câble (symbole) | 950 |
| Style UL AWM | 20963 (80 °C / 30 V) |
| Structure de câble | 2xAWG26/19+2xAWG22/19 |
| Section du conducteur | 2x 0,14 mm² (Ligne de signal) |
| 2x 0,34 mm² (Alimentation) | |
| 1x 0,38 mm² (Cordon de repère) | |
| AWG ligne de signaux | 26 |
| AWG alimentation en tension | 22 |
| Structure du conducteur ligne de signal | 19x 0,10 mm |
| Structure du conducteur alimentation en tension | 19x 0,15 mm |
| Diamètre du fil avec isolant | 0,97 mm (Ligne de signal) |
| 1,25 mm (Alimentation) | |
| Epaisseur isolement | 0,24 mm (Isolant de fil ligne signal) |
| 0,25 mm (Isolant de fil alimentation en tension) | |
| Coloris des fils | rouge-bleu, vert-jaune |
| Câblage par paire | 2 fils par paire |
| Type de blindage de paire | Feuille en polyester recouverte d'alu |
| Câblage total | 2 paires autour d'un cordon de repère au milieu en direction de l'âme |
| Blindage | Tresse en fils de cuivre étamé |
| Revêtement optique de blindage | 85 % |
| Gaine extérieure, coloris | noir RAL 9005 |
| Épaisseur gaine extérieure | env. 0,75 mm |
| Diamètre extérieur du câble D | 5,2 mm ±0,2 mm |
| Rayon de courbure minimum, position fixe | 5 x D |
| Rayon de courbure minimum, position flexible | 7,5 x D |
| Nombre de cycles de flexion | 1000000 |
| Rayon de courbure | 110 mm |
| Course | 6 m |
| Vitesse de déplacement | 4 m/s |
| Accélération | 4 m/s² |
| Poids du câble | 41 kg/km |
| Gaine extérieure, matériau | PUR |
| Matériau Isolant du fil | PP |
| Matériau conducteur | Cordon Cu étamé |
| Résistance d'isolement | ≥ 20 MΩ*km |
| Résistance du conducteur | ≤ 150 Ω/km (Ligne de signal) |
| ≤ 58 Ω/km (Alimentation) | |
| Impédance d'onde | 75 Ω ±10 Ω (Ligne de signal) |
| 55 Ω ±10 Ω (Alimentation) | |
| Tension nominale câble | ≤ 100 V |
| Tension d'essai fil/fil | 1000 V (50 Hz, 1 min) |
| Tension d'essai fil/blindage | 1000 V (50 Hz, 1 min) |
| Température ambiante (fonctionnement) | -40 °C ... 80 °C (câble, pose fixe) |
| -40 °C ... 80 °C (câble, pose souple) |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027060306eCl@ss 4.127060306eCl@ss 5.027061801eCl@ss 5.127061800eCl@ss 6.027279200eCl@ss 7.027279218eCl@ss 8.027279218eCl@ss 9.027060308
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CABLAGE CONNECTEURS FR.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1550999-SAC-4P-M 8MR/ 2,0-950/M 8FR | 128 Kbytes |
|
