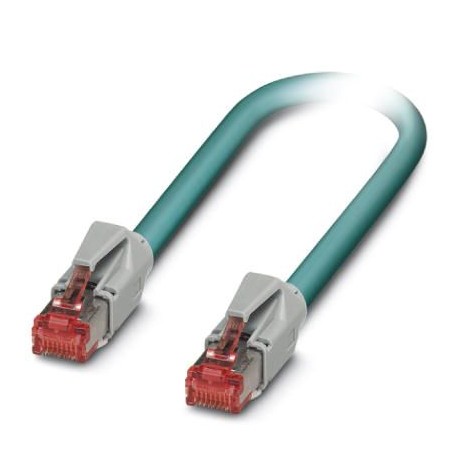

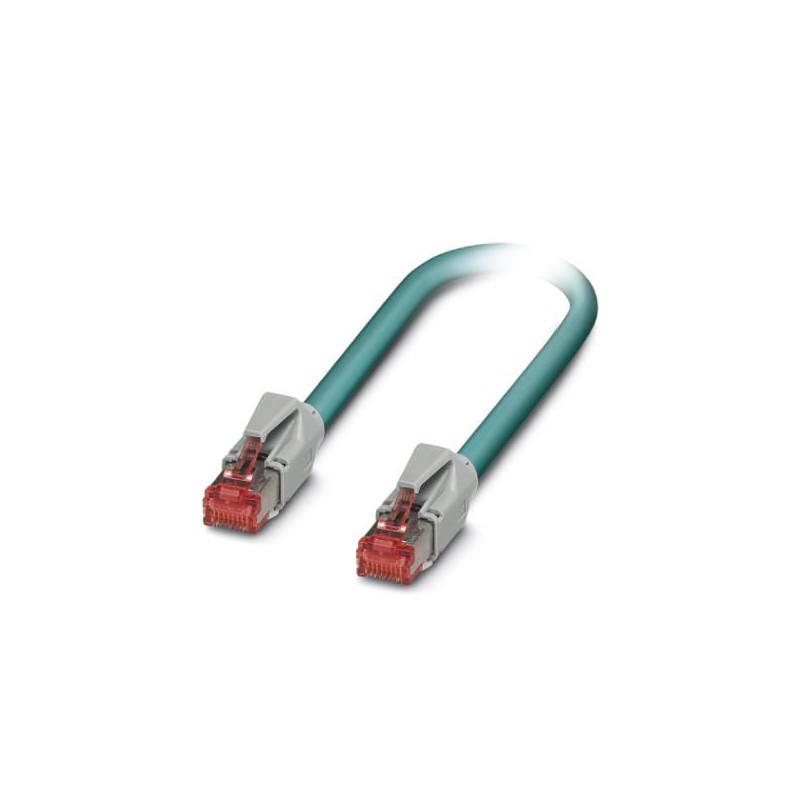

VS-IP20-IP20-94F-LI/2,0 1415458 PHOENIX CONTACT Câble de réseau
VS-IP20-IP20-94F-LI/2,0
1415458
PHOENIX_CONTACT
Câble de réseau
Installation de réseaux de communication > Câble de brassage cuivre
Connexion des appareils décentralisés
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 1415458 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 208 (PC-2009) |
| GTIN | 4046356474900 |
| Poids par pièce (hors emballage) | 0,106 KGM |
| Numéro du tarif douanier | 85444210 |
| Pays d'origine | PL (Pologne) |
Conditions d'environnement
| Indice de protection | IP20 |
|---|---|
| Température ambiante (fonctionnement) | -25 °C ... 60 °C (câble, pose fixe) |
| -10 °C ... 50 °C (câble, pose souple) |
Caractéristiques générales
| Nombre de pôles | 8 |
|---|---|
| Degré de pollution | 2 |
| Autre description succincte d'article | Câble Ethernet |
Câble
| Type de câble | Ethernet 10 GBit |
|---|---|
| Type de câble (symbole) | 94F |
| Style UL AWM | 20963 (80 °C / 30 V) |
| Type de signal/catégorie | Ethernet CAT6A, 10 Gbit/s |
| Structure de câble | 4x2xAWG26/7 ; S/FTP |
| Section du conducteur | 4x 2x 0,14 mm² |
| AWG ligne de signaux | 26 |
| Structure du conducteur ligne de signal | 7x 0,16 mm |
| Diamètre du fil avec isolant | 1,04 mm |
| Coloris des fils | blanc/bleu-bleu, blanc/orange-orange, blanc/vert-vert, blanc/brun-brun |
| Câblage par paire | 2 fils par paire |
| Type de blindage de paire | Film à revêtement alu |
| Câblage total | 4 paires en direction de l'âme |
| Blindage | Tresse en fils de cuivre étamé |
| Revêtement optique de blindage | 70 % |
| Gaine extérieure, coloris | bleu lagon RAL 5021 |
| Épaisseur gaine extérieure | 0,65 mm |
| Diamètre extérieur du câble D | 6,4 mm ±0,2 mm |
| Rayon de courbure minimum, position fixe | 4 x D |
| Rayon de courbure minimum, position flexible | 8 x D |
| Résistance à la traction GRP | ≤ 100 N |
| Poids du câble | 42 kg/km |
| Gaine extérieure, matériau | PUR |
| Matériau Isolant du fil | PE moussé |
| Matériau conducteur | Cordon Cu nu |
| Résistance d'isolement | ≥ 500 MΩ*km |
| Résistance de boucle | ≤ 290,00 Ω/km |
| Capacité de la ligne | 47 nF/km |
| Impédance d'onde | 100 Ω ±5 Ω (pour 100 MHz) |
| Affaiblissement paradiaphonique (NEXT) | 75,3 dB (pour 1 MHz) |
| 66,3 dB (pour 4 MHz) | |
| 61,8 dB (pour 8 MHz) | |
| 60,3 dB (pour 10 MHz) | |
| 57,2 dB (pour 16 MHz) | |
| 55,8 dB (pour 20 MHz) | |
| 54,3 dB (pour 25 MHz) | |
| 52,8 dB (pour 31,25 MHz) | |
| 48,4 dB (pour 62,5 MHz) | |
| 45,3 dB (pour 100 MHz) | |
| 40,8 dB (pour 200 MHz) | |
| 39,3 dB (pour 250 MHz) | |
| 38,1 dB (pour 300 MHz) | |
| 36,3 dB (pour 400 MHz) | |
| 34,8 dB (pour 500 MHz) | |
| Paradiaphonie cumulée (PSNEXT) | 72,3 dB (pour 1 MHz) |
| 63,3 dB (pour 4 MHz) | |
| 58,8 dB (pour 8 MHz) | |
| 57,3 dB (pour 10 MHz) | |
| 54,2 dB (pour 16 MHz) | |
| 52,8 dB (pour 20 MHz) | |
| 51,3 dB (pour 25 MHz) | |
| 49,9 dB (pour 31,25 MHz) | |
| 45,4 dB (pour 62,5 MHz) | |
| 42,3 dB (pour 100 MHz) | |
| 37,8 dB (pour 200 MHz) | |
| 36,3 dB (pour 250 MHz) | |
| 35,1 dB (pour 300 MHz) | |
| 33,3 dB (pour 400 MHz) | |
| 31,8 dB (pour 500 MHz) | |
| Atténuation | 3,1 dB (pour 1 MHz) |
| 5,7 dB (pour 4 MHz) | |
| 8 dB (pour 8 MHz) | |
| 8,9 dB (pour 10 MHz) | |
| 11,2 dB (pour 16 MHz) | |
| 12,6 dB (pour 20 MHz) | |
| 14,1 dB (pour 25 MHz) | |
| 15,8 dB (pour 31,25 MHz) | |
| 22,5 dB (pour 62,5 MHz) | |
| 28,7 dB (pour 100 MHz) | |
| 41,4 dB (pour 200 MHz) | |
| 46,6 dB (pour 250 MHz) | |
| 51,4 dB (pour 300 MHz) | |
| 60,1 dB (pour 400 MHz) | |
| 67,9 dB (pour 500 MHz) | |
| Affaiblissement de régularité (RL) | 20 dB (pour 1 MHz) |
| 23 dB (pour 4 MHz) | |
| 24,5 dB (pour 8 MHz) | |
| 25 dB (pour 10 MHz) | |
| 25 dB (pour 16 MHz) | |
| 25 dB (pour 20 MHz) | |
| 24,2 dB (pour 25 MHz) | |
| 23,3 dB (pour 31,25 MHz) | |
| 20,7 dB (pour 62,5 MHz) | |
| 19 dB (pour 100 MHz) | |
| 16,4 dB (pour 200 MHz) | |
| 15,6 dB (pour 250 MHz) | |
| 15,6 dB (pour 300 MHz) | |
| 15,6 dB (pour 400 MHz) | |
| 15,6 dB (pour 500 MHz) | |
| Durée du parcours du signal | 5,13 ns/m |
| Effet d'écran | ≥ 80 dB (à 30 ... 100 MHz) |
| Tension nominale câble | ≤ 100 V |
| Tension d'essai fil/fil | 700 V (50 Hz, 1 min) |
| Tension d'essai fil/blindage | 700 V (50 Hz, 1 min) |
| Résistance à la propagation des flammes | selon CEI 60332-1-2 |
| Absence d'halogène | d'après IEC 60754-1 |
| Résistance à l'huile | selon DIN EN 60811-2-1 |
| Température ambiante (fonctionnement) | -40 °C ... 80 °C (câble, pose fixe) |
| -20 °C ... 80 °C (câble, pose souple) | |
| Température ambiante (montage) | -20 °C ... 80 °C |
| Température ambiante (stockage/transport) | -20 °C ... 80 °C |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.119030300eCl@ss 6.027061800eCl@ss 7.027060308eCl@ss 8.027060308eCl@ss 9.027060308
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CABLAGE CONNECTEURS FR.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1415458-VS-IP20-IP20-94F-LI/2,0 | 147 Kbytes |
|
