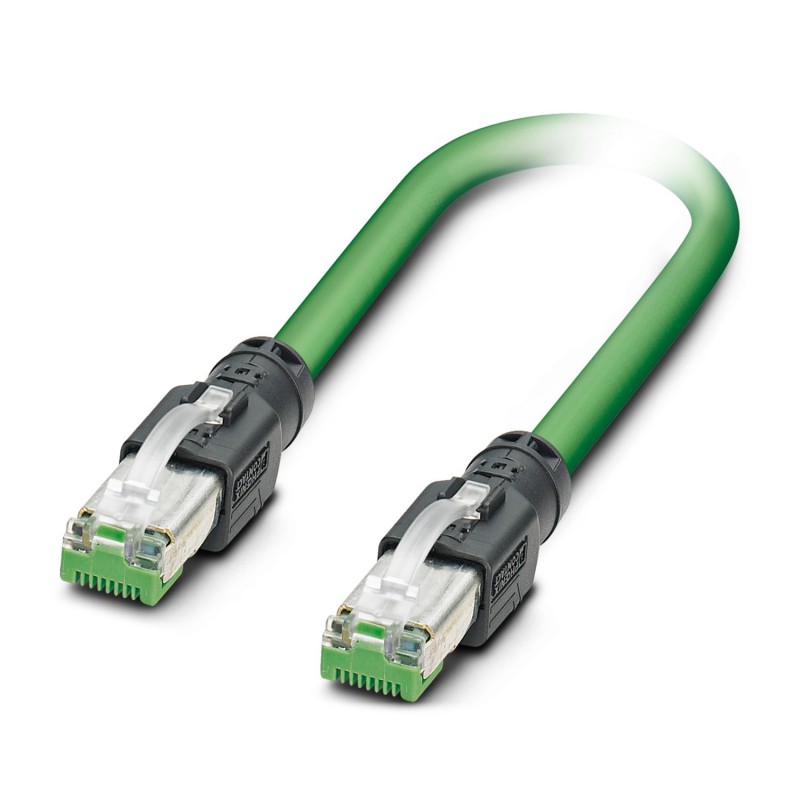

VS-PNRJ45-PNRJ45-93B-3,0 1406401 PHOENIX CONTACT Câble de jonction
VS-PNRJ45-PNRJ45-93B-3,0
1406401
PHOENIX_CONTACT
Câble de jonction
Câble de brassage, indice de protection : IP20, longueur du câble : 3 m, nombre de pôles : 4, PROFINET
Câble de jonction, indice de protection: IP20, longueur de câble: 3 m, nombre de pôles: 4, 100 Mbit/s, PROFINET
Détecteurs > Câble confectionné pour détecteur / actionneur
Connexion des appareils décentralisés
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲| Type de produit | Câble de données préconfectionné |
| Application | Standard |
| Type de capteur | PROFINET |
| Nombre de pôles | 4 |
| Blindé | oui |
| État de la gestion des données | |
| Révision de l'article | 05 |
| Propriétés d'isolation | |
| Catégorie de surtension | I |
| Affichage d'état | non |
| Tension de référence (III/3) | 72 V (DC) |
| Support de transmission | Cuivre |
| Propriétés de transmission (catégorie) | CAT5 |
| Vitesse de transmission | 100 MBit/s |
| Caractéristiques mécaniques | |
| Force d'enfichage par contact de signal | 50,00 N |
| Force de retrait par contact de signal | 30 N |
| Raccordement 1 | |
| Type | connecteur mâle droit RJ45 |
| Blindé | oui |
| Matériau | CuSn (Contact) |
| Ni/Au (Surface des contacts) | |
| PA (Porte-contacts) | |
| PA (Boîtiers) | |
| Indice de protection | IP20 |
| Raccordement 2 | |
| Type | connecteur mâle droit RJ45 |
| Blindé | oui |
| Matériau | CuSn (Contact) |
| Ni/Au (Surface des contacts) | |
| PA (Porte-contacts) | |
| PA (Boîtiers) | |
| Cycles d'enfichage | ≥ 750 |
| Indice de protection | IP20 |
| Longueur du câble | 3,00 m |
| PROFINET PVC flexible CAT5 [93B] | |
| Dessin coté |  |
| Remarque | Rayon de flexion minimum 4 x D |
| Blindé | oui |
| Type | PROFINET PVC flexible CAT5 |
| Type de câble (symbole) | 93B |
| Type de signal/catégorie | PROFINET CAT5 (CEI 11801:2002), 100 Mbit/s |
| Structure de câble | 1x4xAWG22/7, SF/TQ |
| Diamètre extérieur du câble | 6,50 mm |
| Gaine extérieure, matériau | PVC |
| Gaine extérieure, coloris | vert RAL 6018 |
| Matériau conducteur | Cordon Cu étamé |
| Structure du conducteur ligne de signal | 7x 0,25 mm |
| AWG ligne de signaux | 22 |
| Section de câble | 4x 0,34 mm² |
| Diamètre de fil avec isolant | env. 1,5 mm |
| Fil, coloris | blanc, jaune, bleu, orange |
| Impédance caractéristique | 100 Ω ±15 Ω (pour 1 ... 100 MHz) |
| Plus petit rayon de flexion, pose fixe | 30 mm |
| Plus petit rayon de flexion, pose souple | 60 mm |
| Conditions ambiantes | |
| Indice de protection | IP20 |
| Caractéristique | Valeur |
|---|---|
| Nombre de pôles (EF001391) | 4 |
| Finition raccordement électrique, côté champ (EF005525) | Autre |
| Type de contact à fiche, côté champ (EF006269) | Mâle (prise) |
| Disposition de la rampe de câble, côté champ (EF005928) | Droit |
| Finition raccordement électrique, côté boîtier (EF005524) | Autre |
| Type de contact à fiche, côté boîtier (EF008386) | Mâle (prise) |
| Disposition de la rampe de câble, côté boîtier (EF005927) | Droit |
| Longueur de câble (EF000536) | 3 m |
| Matériau de la gaine de câble (EF004136) | PVC |
| Sans halogène (EF000025) | Non |
| Couleur de la gaine de câble (EF008249) | Autre |
| Avec affichage LED (EF005950) | Non |
| Blindé (EF000881) | Oui |
| Réticulé (EF004115) | Non |
| Matériau du corps de base de contact (EF008248) | Autre |
| Matériau du revêtement de contact (EF004020) | Autre |
| Classe de protection (IP) (EF005474) | Autre |
