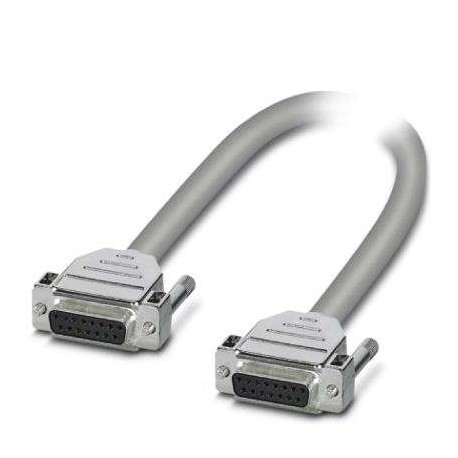

CABLE-D15SUB/B/B/HF/S/ 3,0M 1066599 PHOENIX CONTACT Câble rond prééquipé, blindé, exempt d'halogène raccorde..
CABLE-D15SUB/B/B/HF/S/ 3,0M
1066599
PHOENIX_CONTACT
Article à la demande, sans remboursement.

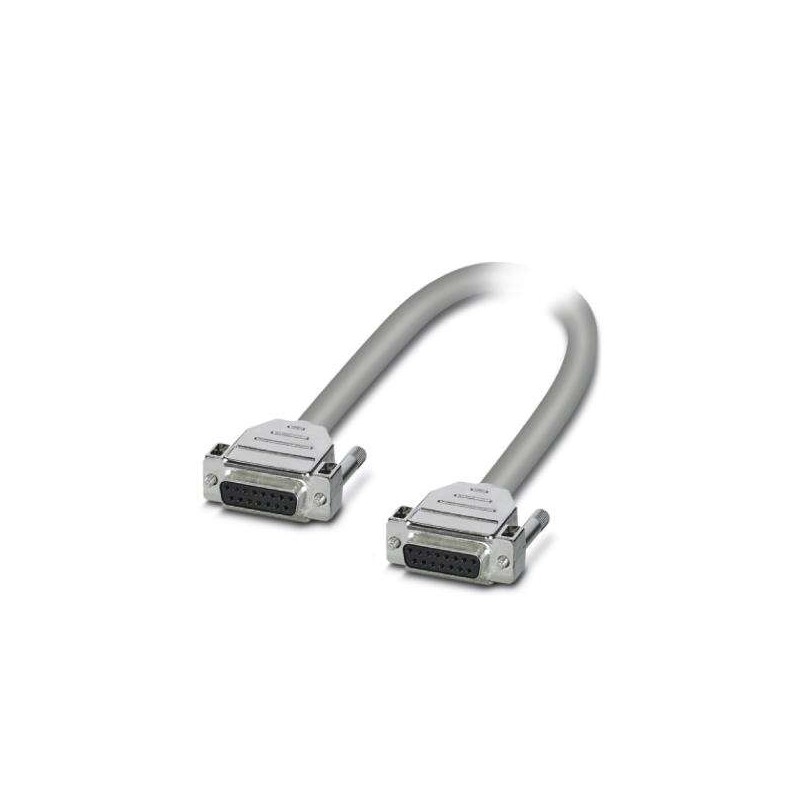

Câble rond prééquipé, blindé, exempt d'halogène; raccordement 1: Connecteur femelle D-SUB (1x 15-pôles); raccordement 2: Connecteur femelle D-SUB (1x 15-pôles); longueur de câble: 3 m
Câble rond prêt à l’emploi, blindé et sans halogène ; Raccordement 1 : Raccordement femelle D-SUB (1x 15 pôles) ; Raccordement 2 : Raccordement femelle D-SUB (1x 15 pôles) ; Longueur du câble : 3 m
Commande industrielle API > Câble de liaison
Interface
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 1066599 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 573 (C-5-2019) |
| GTIN | 4055626733036 |
| Poids par pièce (hors emballage) | 0,266 KGM |
| Numéro du tarif douanier | 85444290 |
| Pays d'origine | DE (Allemagne) |
Conditions ambiantes
| Température ambiante (fonctionnement) | -40 °C ... 70 °C (Pose fixe) |
|---|---|
| -10 °C ... 70 °C (Pose souple) | |
| Température ambiante (stockage/transport) | -40 °C ... 80 °C |
| Hauteur max. | ≤ 2000 m |
| Indice de protection | IP20 |
| ≥ IP54 (Emplacement de montage) |
Généralités
| Tension de service max. admissible | 25 V AC |
|---|---|
| 60 V DC | |
| Intensité max. admissible par circuit | 2 A (50 °C) |
| 1 A (70 °C) | |
| Longueur du câble | 3 m |
| Diamètre extérieur du câble | 7,9 mm ±0,5 mm |
| Fil, section | 0,25 mm² |
| Fil, section [AWG] | 24 |
| Fil unique, nombre de cordons | 14 |
| Fil, matériau | Cu nu |
| Diamètre de fil avec isolant | 1,2 mm ±0,05 mm |
| Rayon de courbure minimal, pose fixe | 67 mm |
| Rayon de courbure minimal, pose souple | 126 mm |
| Cycles de flexion | 5000 (Avec rayon ≥ 15 x diamètre extérieur) |
| Blindage | oui |
| Tresse en fils de cuivre étamé | |
| Résistance d'isolation de la ligne | ≥ 20 MΩ/km (à 20 °C) |
| Résistance de la ligne | ≤ 80 Ω/km (à 20 °C) |
| Gaine extérieure, matériau | Enveloppe exempte d'halogène |
| Gaine extérieure, coloris | gris |
| Durée d'enclenchement | 100 % ED |
Caractéristiques de raccordement
| Dénomination connexion | Niveau terrain |
|---|---|
| Type de raccordement | Connecteur femelle D-SUB |
| Filetage vis | UNC 4-40 |
| Nombre de connexions | 1 |
| Nombre de pôles | 15 |
| Couple de serrage | 0,2 Nm |
| Cycles d'enfichage | > 200 |
Caractéristiques de raccordement 2
| Dénomination connexion | Niveau des automates |
|---|---|
| Type de raccordement | Connecteur femelle D-SUB |
| Filetage vis | UNC 4-40 |
| Nombre de connexions | 1 |
| Nombre de pôles | 15 |
| Couple de serrage | 0,2 Nm |
| Cycles d'enfichage | > 200 |
Normes et spécifications
| Résistance à la propagation des flammes | CEI 60332-1-2 |
|---|---|
| VDE 0842, partie 332-1-2 | |
| CEI 60332-3-22 | |
| Résistance à l'huile | contre les éclaboussures occasionnelles |
| Résistance à l'essence | contre les éclaboussures occasionnelles |
| Dénomination | Distances dans l'air et lignes de fuite |
| Normes/Prescriptions | DIN EN 50178 |
| Tension d'isolement assignée | 125 V |
| Tension de choc assignée | 1,2 kV |
| Isolant | Isolation fonctionnelle |
| Degré de pollution | 2 |
| Catégorie de surtension | II |
Code couleur
| Connecteur 1 = connecteur 2 (en option) = couleur de fil | D-SUB15 (1) = D-SUB15 (1) = blanc |
|---|---|
| D-SUB15 (2) = D-SUB15 (2) = marron | |
| D-SUB15 (3) = D-SUB15 (3) = vert | |
| D-SUB15 (4) = D-SUB15 (4) = jaune | |
| D-SUB15 (5) = D-SUB15 (5) = gris | |
| D-SUB15 (6) = D-SUB15 (6) = rose | |
| D-SUB15 (7) = D-SUB15 (7) = bleu | |
| D-SUB15 (8) = D-SUB15 (8) = rouge | |
| D-SUB15 (9) = D-SUB15 (9) = noir | |
| D-SUB15 (10) = D-SUB15 (10) = violet | |
| D-SUB15 (11) = D-SUB15 (11) = gris-rose | |
| D-SUB15 (12) = D-SUB15 (12) = rouge-bleu | |
| D-SUB15 (13) = D-SUB15 (13) = blanc-vert | |
| D-SUB15 (14) = D-SUB15 (14) = marron-vert | |
| D-SUB15 (15) = D-SUB15 (15) = blanc-jaune |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
|---|---|
| La déclaration du fabricant dans l'onglet « Téléchargements » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss
| eCl@ss 5.0 | 27242200 |
|---|---|
| eCl@ss 5.1 | 27242200 |
| eCl@ss 6.0 | 27249200 |
| eCl@ss 7.0 | 27249205 |
| eCl@ss 8.0 | 27249205 |
| eCl@ss 9.0 | 27242220 |
| Caractéristique | Valeur |
|---|---|
| Fonction (EF000030) | SPS-autres appareils |
| Longueur (EF001438) | 3 m |
| Adapté à une carte d'entrée PLC (EF008271) | Oui |
| Adapté à une carte de sortie PLC (EF008272) | Oui |
| Adapté aux signaux numériques (EF008273) | Oui |
| Adapté aux signaux analogiques (EF008274) | Oui |
| Finition raccordement électrique, côté champ (EF005525) | Autre |
| Finition raccordement électrique, côté boîtier (EF005524) | Autre |
| Nombre de pôles (EF001391) | 15 |
