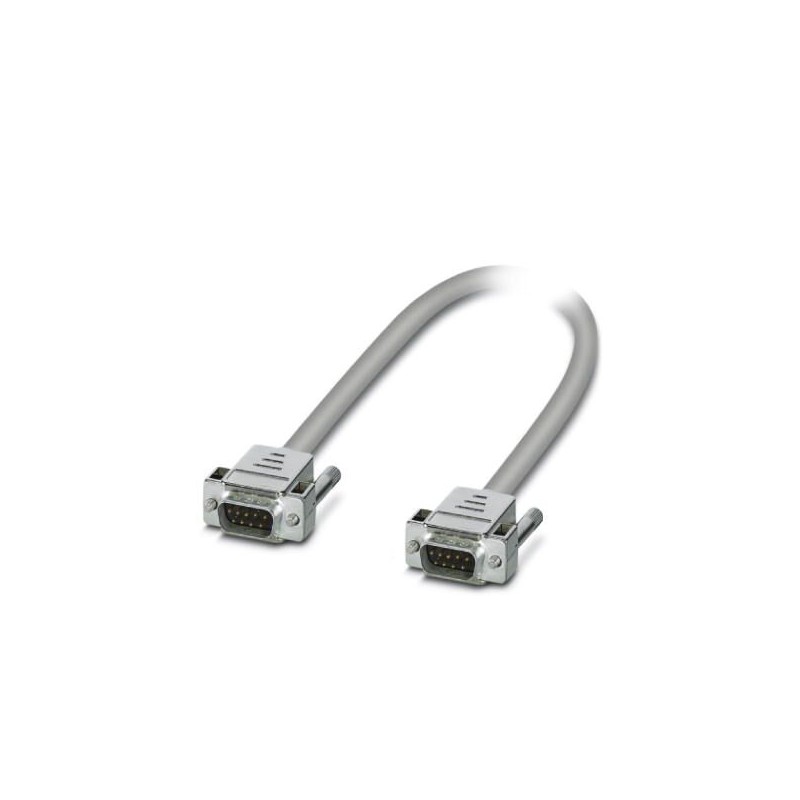

CABLE-D 9SUB/S/S/HF/S/ 3,0M 1066596 PHOENIX CONTACT Câble rond prééquipé, blindé, exempt d'halogène raccorde..
CABLE-D 9SUB/S/S/HF/S/ 3,0M
1066596
PHOENIX_CONTACT
Câble rond prééquipé, blindé, exempt d'halogène; raccordement 1: Connecteur mâle D-SUB (1x 9-pôles); raccordement 2: Connecteur mâle D-SUB (1x 9-pôles); longueur de câble: 3 m
Commande industrielle API > Câble de liaison
Interface
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 1066596 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 573 (C-5-2019) |
| GTIN | 4055626733395 |
| Poids par pièce (hors emballage) | 0,250 KGM |
| Numéro du tarif douanier | 85444290 |
| Pays d'origine | DE (Allemagne) |
Haut de la page
Haut de la page
Haut de la page
Haut de la page
Haut de la page
Haut de la page
Haut de la page
Haut de la page
Haut de la page
Conditions ambiantes
| Température ambiante (fonctionnement) | -40 °C ... 70 °C (Pose fixe) |
|---|---|
| -10 °C ... 70 °C (Pose souple) | |
| Température ambiante (stockage/transport) | -40 °C ... 80 °C |
| Hauteur max. | ≤ 2000 m |
| Indice de protection | IP20 |
| ≥ IP54 (Emplacement de montage) |
Généralités
| Tension de service max. admissible | 25 V AC |
|---|---|
| 60 V DC | |
| Intensité max. admissible par circuit | 2 A (50 °C) |
| 1 A (70 °C) | |
| Longueur du câble | 3 m |
| Diamètre extérieur du câble | 6,7 mm ±0,5 mm |
| Fil, section | 0,25 mm² |
| Fil, section [AWG] | 24 |
| Fil unique, nombre de cordons | 14 |
| Fil, matériau | Cu nu |
| Diamètre de fil avec isolant | 1,2 mm ±0,05 mm |
| Rayon de courbure minimal, pose fixe | 58 mm |
| Rayon de courbure minimal, pose souple | 108 mm |
| Cycles de flexion | 5000 (Avec rayon ≥ 15 x diamètre extérieur) |
| Blindage | oui |
| Tresse en fils de cuivre étamé | |
| Résistance d'isolation de la ligne | ≥ 20 MΩ/km (à 20 °C) |
| Résistance de la ligne | ≤ 80 Ω/km (à 20 °C) |
| Gaine extérieure, matériau | Enveloppe exempte d'halogène |
| Gaine extérieure, coloris | gris |
| Durée d'enclenchement | 100 % ED |
Caractéristiques de raccordement
| Dénomination connexion | Niveau terrain |
|---|---|
| Type de raccordement | Connecteur mâle D-SUB |
| Filetage vis | UNC 4-40 |
| Nombre de connexions | 1 |
| Nombre de pôles | 9 |
| Couple de serrage | 0,2 Nm |
| Cycles d'enfichage | > 200 |
Caractéristiques de raccordement 2
| Dénomination connexion | Niveau des automates |
|---|---|
| Type de raccordement | Connecteur mâle D-SUB |
| Filetage vis | UNC 4-40 |
| Nombre de connexions | 1 |
| Nombre de pôles | 9 |
| Couple de serrage | 0,2 Nm |
| Cycles d'enfichage | > 200 |
Normes et spécifications
| Résistance à la propagation des flammes | CEI 60332-1-2 |
|---|---|
| VDE 0842, partie 332-1-2 | |
| CEI 60332-3-22 | |
| Résistance à l'huile | contre les éclaboussures occasionnelles |
| Résistance à l'essence | contre les éclaboussures occasionnelles |
| Dénomination | Distances dans l'air et lignes de fuite |
| Normes/Prescriptions | DIN EN 50178 |
| Tension d'isolement assignée | 125 V |
| Tension de choc assignée | 1,2 kV |
| Isolant | Isolation fonctionnelle |
| Degré de pollution | 2 |
| Catégorie de surtension | II |
Code couleur
| Connecteur 1 = connecteur 2 (en option) = couleur de fil | D-SUB9 (1) = D-SUB9 (1) = blanc |
|---|---|
| D-SUB9 (2) = D-SUB9 (2) = marron | |
| D-SUB9 (3) = D-SUB9 (3) = vert | |
| D-SUB9 (4) = D-SUB9 (4) = jaune | |
| D-SUB9 (5) = D-SUB9 (5) = gris | |
| D-SUB9 (6) = D-SUB9 (6) = rose | |
| D-SUB9 (7) = D-SUB9 (7) = bleu | |
| D-SUB9 (8) = D-SUB9 (8) = rouge | |
| D-SUB9 (9) = D-SUB9 (9) = noir |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
|---|---|
| La déclaration du fabricant dans l'onglet « Téléchargements » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss
| eCl@ss 5.0 | 27242200 |
|---|---|
| eCl@ss 5.1 | 27242200 |
| eCl@ss 6.0 | 27249200 |
| eCl@ss 7.0 | 27249205 |
| eCl@ss 8.0 | 27249205 |
| eCl@ss 9.0 | 27242220 |
