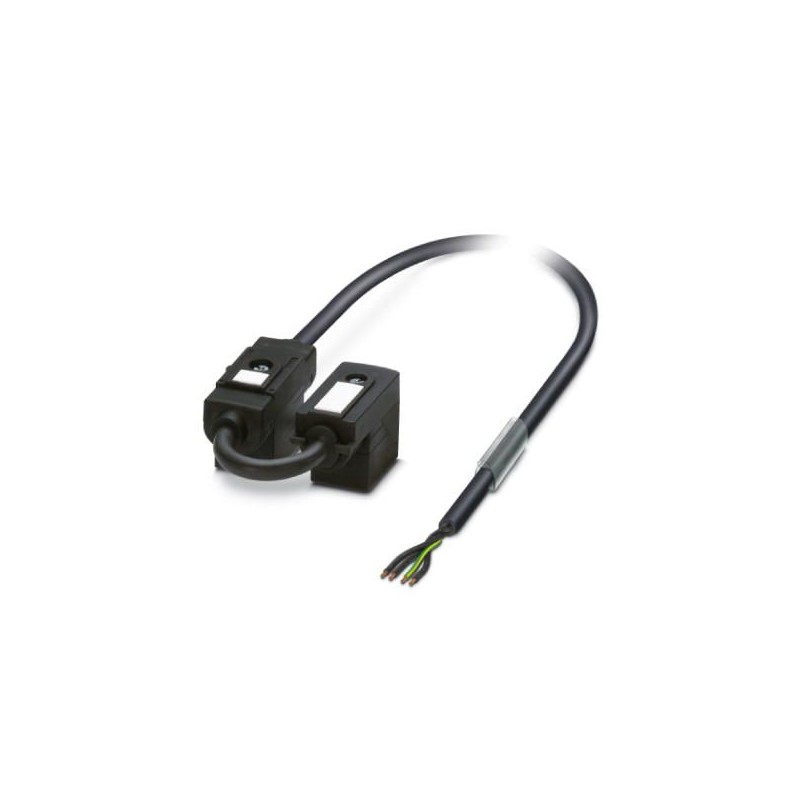

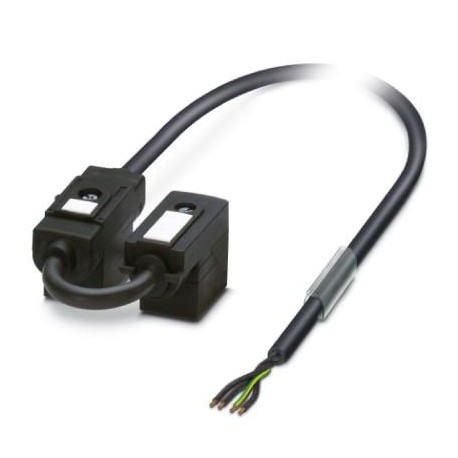

SAC- 3,0/0,1-116/2XB-1L-Z 1458172 PHOENIX CONTACT Câble connecteur électrovanne double
SAC- 3,0/0,1-116/2XB-1L-Z
1458172
PHOENIX_CONTACT
Câble connecteur électrovanne double
Détecteurs > Câble confectionné pour détecteur / actionneur
Câbles, capteurs et actionneurs
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 1458172 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 249 (C-2-2017) |
| GTIN | 4046356638616 |
| Poids par pièce (hors emballage) | 0,242 KGM |
| Numéro du tarif douanier | 85444290 |
| Pays d'origine | PL (Pologne) |
Cotes
| Longueur du câble | 3 m |
|---|---|
| Ecart entre connecteurs pour électrovanne | 0,1 m |
| Vis centrale Connecteur pour électrovanne | M3 x 29 |
Conditions d'environnement
| Température ambiante (fonctionnement) | -25 °C ... 85 °C (Connecteurs pour électrovanne) |
|---|---|
| Indice de protection | IP65 |
| IP67 |
Généralités
| Courant de référence à 40 ℃ | 4 A |
|---|---|
| Tension de référence | 24 V AC |
| 24 V DC | |
| Nombre de pôles | 4 |
| Résistance d'isolement | ≥ 100 MΩ |
| Normes / Spécifications | Connecteur pour EV EN 175301-803 |
| Affichage d'état | 1 LED |
| Circuit/composant de protection | Diode zéner |
| Puissance d'impulsion Wmax | 40 W (avec une impulsion rectangulaire de 100 µs) |
| Tension de borne | 70 V (Avec un courant constant de 2 mA) |
| Tension de blocage | 50 V |
| Catégorie de surtension | II |
| Degré de pollution | 3 |
| Cycles d'enfichage | 50 |
| Couple de serrage | 0,6 Nm (Connecteur pour électrovanne) |
Matériau
| Classe d'inflammabilité selon UL 94 | HB |
|---|---|
| Matériau des contacts du connecteur pour électrovanne | CuSn |
| Matériau de surface des contacts du connecteur pour électrovanne | Sn |
| Matériel Module à isolant connecteur pour EV | PA 6.6 |
| Matériau du boîtier du connecteur pour électrovanne | TPU |
| Matériau du joint | TPU (Joint surmoulé) |
Normes et spécifications
| Désignation de la norme | Connecteur pour EV |
|---|---|
| Normes/Prescriptions | EN 175301-803 |
| Classe d'inflammabilité selon UL 94 | HB |
Câble
| Type de câble | PUR/PVC 0,75 mm² noir |
|---|---|
| Type de câble (symbole) | 116 |
| Symbole du câble | LiYY11Y-HF |
| Style UL AWM | 20549 |
| Section du conducteur | 4x 0,75 mm² |
| AWG ligne de signaux | 18 |
| Structure du conducteur ligne de signal | 24x 0,20 mm |
| Diamètre du fil avec isolant | 1,7 mm ±0,05 mm |
| Coloris des fils | noir 1, noir 2, noir 3, vert/jaune |
| Câblage total | 4 fils torsadés longitudinalement |
| Gaine extérieure, coloris | noir |
| Diamètre extérieur du câble D | 6,3 mm ±0,2 mm |
| Rayon de courbure minimal, pose fixe | 63 mm |
| Gaine extérieure, matériau | PUR |
| Matériau gaine intérieure | PVC |
| Matériau Isolant du fil | PVC |
| Matériau conducteur | Cordon Cu nu |
| Résistance d'isolement | ≥ 20 MΩ*km |
| Résistance du conducteur | 26 Ω/km (à 20 °C) |
| Tension nominale câble | 300 V |
| Tension d'essai câble | 1200 V |
| Résistance à la propagation des flammes | selon DIN VDE 0482 |
| selon DIN EN 50265-2-1 | |
| selon UL FT-2 | |
| Température ambiante (fonctionnement) | -40 °C ... 80 °C (câble, pose fixe) |
| -5 °C ... 80 °C (câble, pose souple) |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 10.0.127060312eCl@ss 4.027060306eCl@ss 4.127060306eCl@ss 5.027061801eCl@ss 5.127061800eCl@ss 6.027279200eCl@ss 7.027279218eCl@ss 8.027279218eCl@ss 9.027060312
