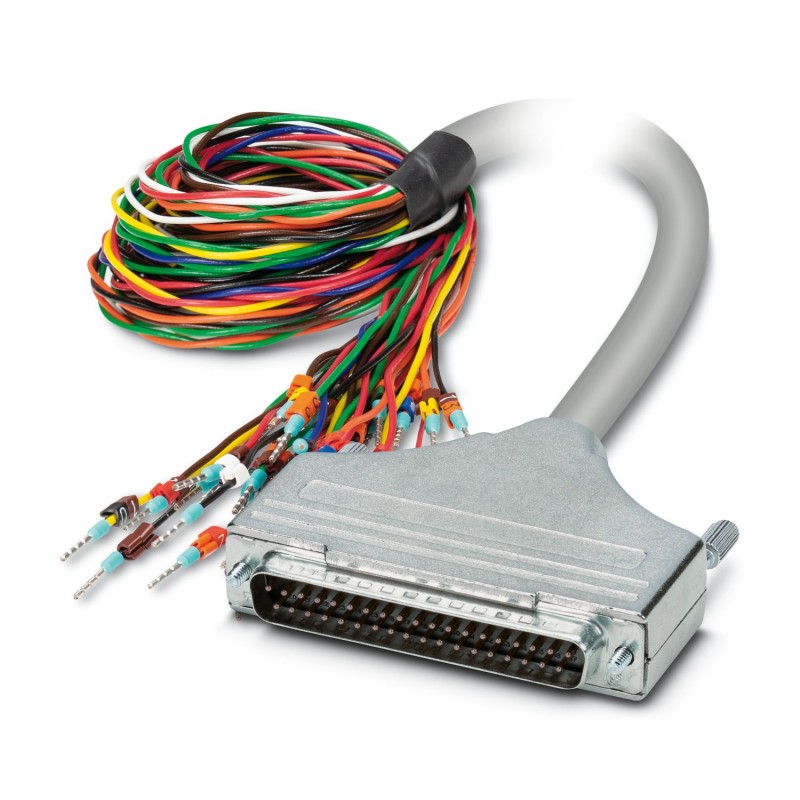

CAB-DSUB37M/OE/22/TP/S/ 5M 2909725 PHOENIX CONTACT Câble
CAB-DSUB37M/OE/22/TP/S/ 5M
2909725
PHOENIX_CONTACT
10
Câble
Câble rond blindé prêt à l’emploi ; connexion 1 : Paire torsadée (37 pôles) (les conducteurs sont étiquetés et équipés d’embouts) ; Raccordement 2 : prise D-SUB (1x 37 pôles) ; Longueur du câble : 5 m
Câble rond blindé préconfectionné; raccordement 1 : Paire torsadée (37-pôles) (Les fils sont repérés et équipés d'embouts); raccordement 2 : Connecteur mâle D-SUB (1x 37-pôles); longueur de câble: 5 m
Interface
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲| Type de produit | Câble préconfectionné |
| Conditions ambiantes | |
| Température ambiante (fonctionnement) | -20 °C ... 50 °C |
| Température ambiante (stockage/transport) | -20 °C ... 70 °C |
| Tension de service (AC) | ≤ 125 V AC |
| Tension de service (DC) | ≤ 125 V DC |
| Courant (par chemin) | ≤ 1 A |
| Longueur du câble | 5 m |
| Blindé | oui |
| Type de conducteur | Câble rond blindé préconfectionné |
| Structure du conducteur ligne de signal | 7x |
| AWG ligne de signaux | 22 |
| Section de câble | 19x 0,36 mm² |
| Diamètre extérieur du câble | 12,30 mm |
| Absence d'halogène | non |
| Code couleur | |
| noir | D-SUB37 (1) = () |
| rouge | D-SUB37 (2) = () |
| noir | D-SUB37 (3) = () |
| blanc | D-SUB37 (4) = () |
| noir | D-SUB37 (5) = () |
| vert | D-SUB37 (6) = () |
| noir | D-SUB37 (7) = () |
| bleu | D-SUB37 (8) = () |
| noir | D-SUB37 (9) = () |
| jaune | D-SUB37 (10) = () |
| noir | D-SUB37 (11) = () |
| marron | D-SUB37 (12) = () |
| noir | D-SUB37 (13) = () |
| orange | D-SUB37 (14) = () |
| rouge | D-SUB37 (15) = () |
| blanc | D-SUB37 (16) = () |
| rouge | D-SUB37 (17) = () |
| vert | D-SUB37 (18) = () |
| rouge | D-SUB37 (19) = () |
| bleu | D-SUB37 (20) = () |
| rouge | D-SUB37 (21) = () |
| jaune | D-SUB37 (22) = () |
| rouge | D-SUB37 (23) = () |
| marron | D-SUB37 (24) = () |
| rouge | D-SUB37 (25) = () |
| orange | D-SUB37 (26) = () |
| vert | D-SUB37 (27) = () |
| blanc | D-SUB37 (28) = () |
| vert | D-SUB37 (29) = () |
| bleu | D-SUB37 (30) = () |
| vert | D-SUB37 (31) = () |
| jaune | D-SUB37 (32) = () |
| vert | D-SUB37 (33) = () |
| marron | D-SUB37 (34) = () |
| vert | D-SUB37 (35) = () |
| orange | D-SUB37 (36) = () |
| blanc | D-SUB37 (37) = () |
| Niveau terrain | |
| Type de raccordement | Connecteur mâle D-SUB |
| Nombre de connexions | 1 |
| Nombre de pôles | 37 |
| Niveau des automates | |
| Type de raccordement | Paire torsadée |
| Nombre de pôles | 37 |
| Remarque | Les fils sont repérés et équipés d'embouts |
| Information pour le fonctionnement | Pour une utilisation conforme, il convient de respecter les prescriptions de la directive d'installation (voir Téléchargements). En cas d'application ou d'utilisation avec des produits d'autres fabricants, il faut en outre respecter les prescriptions, les consignes de sécurité et avertissements du fabricant tiers concerné. |
| Caractéristique | Valeur |
|---|---|
| Fonction (EF000030) | SPS-autres appareils |
| Longueur (EF001438) | 5 m |
| Adapté à une carte d'entrée PLC (EF008271) | Non |
| Adapté à une carte de sortie PLC (EF008272) | Non |
| Adapté aux signaux numériques (EF008273) | Non |
| Adapté aux signaux analogiques (EF008274) | Non |
| Finition raccordement électrique, côté champ (EF005525) | Autre |
| Finition raccordement électrique, côté boîtier (EF005524) | Autre |
| Nombre de pôles (EF001391) | 37 |
