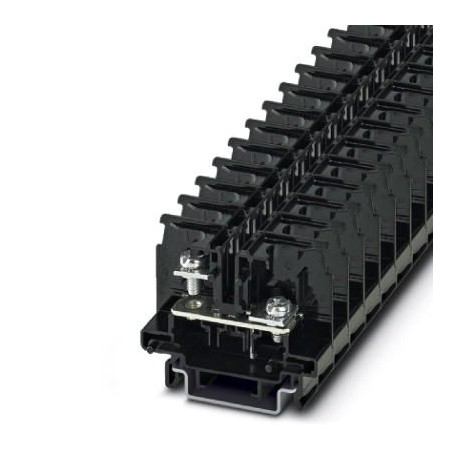

BTO 5,5-F 3281142 PHOENIX CONTACT Alimentation par bornier
BTO 5,5-F
3281142
PHOENIX_CONTACT
50
Alimentation par bornier
Borne traversante, avec trou pour vis à air et bride sur le côté gauche, tension nominale : 690 V, courant nominal : 41 A, type de connexion : borne de câble annulaire, nombre de connexions : 2, largeur : 11 mm, hauteur : 39,9 mm, couleur : noir, classe de montage : vissée directement ou sur rail
Blocs de jonction > Bloc de jonction traversant
Connectivité armoires industrielles
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Clé De Données Commerciales
| Orderkey | Trois million deux cent quatre vingt une mille cents quarante deux |
|---|---|
| Unité d'emballage | 50 pc |
| Quantité d'ordre Minimum | 50 pc |
| Note | Fabriqués à la Commande (non-remboursable) |
| GTIN | 4055626406855 |
| Poids par Pièce (hors emballage) | 14.650 g |
| Tarif des douanes numéro | Quatre vingt cinq million trois cent soixante neuf mille dix |
| Pays d'origine | DANS (Inde) |
Général
| Nombre de niveaux | Un |
|---|---|
| Nombre de connexions | Deux |
| Potentiels | Un |
| Nominale de la section transversale | 6 mm2 |
| Couleur | noir |
| Matériau isolant | PC |
| L'indice d'inflammabilité selon UL 94 | V0 |
| Nominale tension de choc | 8 kV |
| Degré de pollution | Trois |
| Catégorie de surtension | III |
| Matériau isolant groupe | IIIa |
| Maximum de dissipation de puissance pour les conditions nominales | 1.02 W |
| Température ambiante (fonctionnement) | -40 °C ... 110 °C |
| Maximum de courant de charge | Quarante et un |
| Courant Nominal j'N | Quarante et un |
| Tension nominale UN | 690 V |
| Ouvrez le panneau latéral | Oui |
Dimensions
| Largeur | 11 mm |
|---|---|
| Longueur | 50.2 mm |
| Hauteur | 39.9 mm |
| Hauteur NS 35/7,5 | 41 mm |
| Hauteur NS 35/15 | 48.5 mm |
| Hauteur | 11 mm |
Les données de connexion
| Méthode de connexion | Anneau cosse de câble |
|---|---|
| Connexion en acc. avec la norme | IEC 60947-7-1 |
| Chef de section transversale solide min. | 0.2 mm2 |
| Chef de section transversale solide max. | 6 mm2 |
| Chef de section transversale souple min. | 0,14 mm2 |
| Chef de section flexible max. | 6 mm2 |
| Min. AWG chef de section, flexible | Vingt quatre |
| Max. AWG chef de section, flexible | Dix |
| Chef de section transversale souple, avec embout en plastique avec manche min. | 0.2 mm2 |
| Chef de section transversale souple, avec embout à douille en plastique max. | 6 mm2 |
| Cosse de câble de connexion selon la norme | DIN 46234 |
| Min. croix de section pour la cosse du câble de connexion | 0,14 mm2 |
| Max. croix de section pour la cosse du câble de connexion | 6 mm2 |
| AWG min | Vingt six |
| AWG max | Dix |
| Le diamètre du trou, min. | 4.3 mm |
| Cosse de câble largeur max. | 9.8 mm |
| Le diamètre du boulon | 4 mm |
| Filet de vis | M4 |
| Couple de serrage min | 1.4 Nm |
| Couple de serrage max | 2 Nm |
| Filet de vis | M4 |
| Couple de serrage min | 1.4 Nm |
| Couple de serrage max | 2 Nm |
Les données de connexion (norme JIS)
| Méthode de connexion | Anneau cosse de câble |
|---|---|
| Connexion en acc. avec la norme | JIS 8207-7-1 |
| Chef de section transversale souple min. | 0,5 mm2 |
| Chef de section flexible max. | 5.5 mm2 |
| Cosse de câble de connexion selon la norme | JIS 8207-7-1 |
| Min. croix de section pour la cosse du câble de connexion | 0,5 mm2 |
| Max. croix de section pour la cosse du câble de connexion | 5.5 mm2 |
| Le diamètre du trou, min. | 4.3 mm |
| Cosse de câble largeur max. | 9.8 mm |
| Le diamètre du boulon | 4 mm |
| Filet de vis | M4 |
| Couple de serrage min | 1.4 Nm |
| Couple de serrage max | 2 Nm |
| Courant Nominal j'N | Quarante |
| Maximum de courant de charge | Quarante |
| Tension nominale UN | 600 V |
Les normes et les Règlements
| Connexion en acc. avec la norme | IEC 60947-7-1 |
|---|---|
| L'indice d'inflammabilité selon UL 94 | V0 |
L'Environnement De La Conformité Des Produits
| La Chine RoHS | Respectueux de l'environnement période d'utilisation: illimité = EFUP-e |
|---|---|
| Pas de substances dangereuses au-dessus des valeurs seuils |
Les Classifications
eCl@ss 4.0Vingt sept million cents quarante et une mille cents vingteCl@ss 4.1Vingt sept million cents quarante et une mille cents vingteCl@ss 5.0Vingt sept million cents quarante et une mille cents vingteCl@ss 5.1Vingt sept million cents quarante et une mille cents vingteCl@ss 6.0Vingt sept million cents quarante et une mille centeCl@ss 7.0Vingt sept million cents quarante et une mille cents vingteCl@ss 8.0Vingt sept million cents quarante et une mille cents vingteCl@ss 9.0Vingt sept million cents quarante et une mille cents vingt
UNSPSC 6.01Trente million deux cent onze mille huit cent onzeUNSPSC 7.0901Trente neuf million cents vingt et une mille quatre cent dixUNSPSC 11Trente neuf million cents vingt et une mille quatre cent dixUNSPSC 12.01Trente neuf million cents vingt et une mille quatre cent dixUNSPSC 13.2Trente neuf million cents vingt et une mille quatre cent dix
