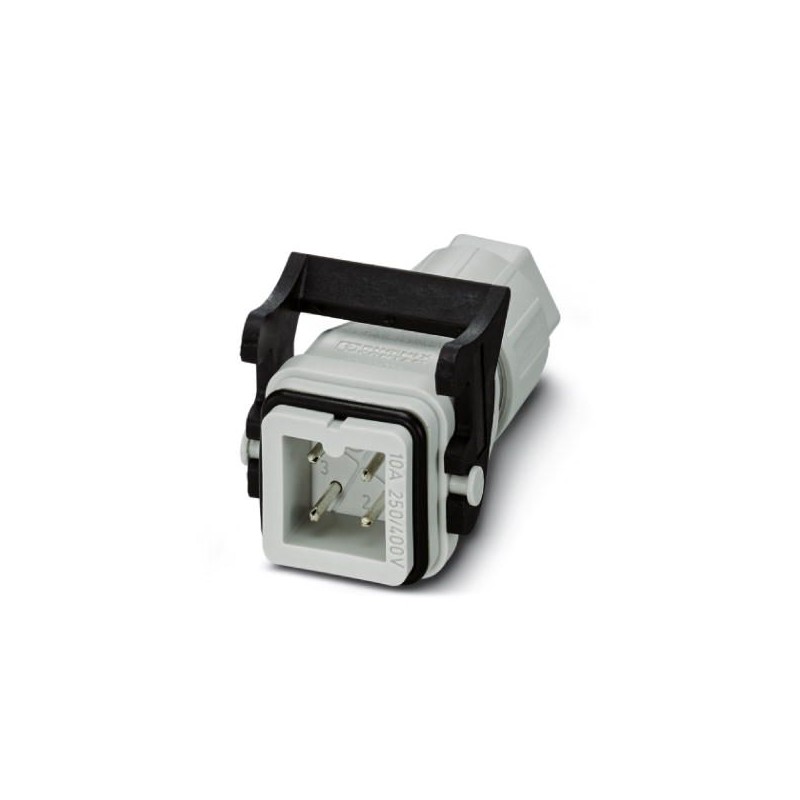

HC-A3-STQ1,5-KML-G-PA 1641604 PHOENIX CONTACT Connecteur
HC-A3-STQ1,5-KML-G-PA
1641604
PHOENIX_CONTACT
Connecteur
Connecteurs > Capot
Connecteurs industriels
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 1641604 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 501 (C-2-2017) |
| GTIN | 4017918890001 |
| Poids par pièce (hors emballage) | 0,035 KGM |
| Numéro du tarif douanier | 85366990 |
| Pays d'origine | PL (Pologne) |
Généralités
| Instruction pour le montage | En cas de nouvel établissement de contact du conducteur, celui-ci doit être coupé au-dessus du dernier point de contact. Les composants QUICKON ne doivent être manipulés que hors charge/tension. |
|---|---|
| Conseils pour le montage | Ce produit n'est pas prévu pour l'utilisation à l'extérieur ! |
| Version | Mâle |
| Type | D7 |
| Type de boîtier | Boîtier complet |
| Mode de verrouillage | avec étrier longitudinal |
| Mode de raccordement | Raccordement QUICKON |
| Type de raccordement | Connecteur QUICKON |
| Nombre de pôles | 3 |
| Ouverture écrou-chapeau | 19 mm |
| Couple de serrage écrou-chapeau | 3 Nm |
| Section de conducteur souple min. | 0,75 mm² |
| Section de conducteur souple max. | 1,5 mm² |
| Section du conducteur AWG min. | 18 |
| Section du conducteur AWG max. | 16 |
Direction
| Structure du cordon selon VDE 0295 / plus petit diamètre de fil | VDE 0295 Kl.2-5, diamètre min. des fils 0,2 mm |
|---|---|
| Matière de l'isolant des fils | PVC / PE |
| Diamètre de fil avec isolation | 1,8 mm ... 3 mm |
| Diamètre extérieur du câble | 6 mm ... 12 mm |
Conditions ambiantes
| Indice de protection (IP) | IP65 |
|---|---|
| Température ambiante (fonctionnement) | -25 °C ... 80 °C |
| Température ambiante (stockage/transport) | -40 °C ... 70 °C |
| Température lors du raccordement | -5 °C ... 50 °C (respecter également les indications du fabricant du câble) |
Caractéristiques électriques
| Courant de référence | 10 A |
|---|---|
| Remarque sur la tension de dimensionnement (III/3) | 230/400 V |
| Tension assignée (III/2) | 320 V |
| Tension assignée (II/2) | 630 V |
| Tension de choc assignée (III/3) | 4 kV |
| Tension de choc assignée (III/2) | 4 kV |
| Tension de choc assignée (II/2) | 4 kV |
Caractéristiques mécaniques
| Fréquence de raccordement du raccordement QUICKON | 10 (pour une section de conducteur identique) |
|---|---|
| Cycles d'enfichage | >= 500 |
Indications concernant les matériaux
| Matériau de contact | Alliage de cuivre |
|---|---|
| Matériau de surface du contact | Ag |
| Matériau de porte-contacts | PA / PC |
| Matériau isolant | PA |
| Classe d'inflammabilité selon UL 94 | V0 |
| Catégorie de surtension | III |
| Degré de pollution | 3 |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027140815eCl@ss 4.127140815eCl@ss 5.027143423eCl@ss 5.127261200eCl@ss 6.027261200eCl@ss 7.027440205eCl@ss 8.027440205eCl@ss 9.027440101
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CABLAGE CONNECTEURS FR.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1641604-HC-A3-STQ1,5-KML-G-PA | 123 Kbytes |
|
