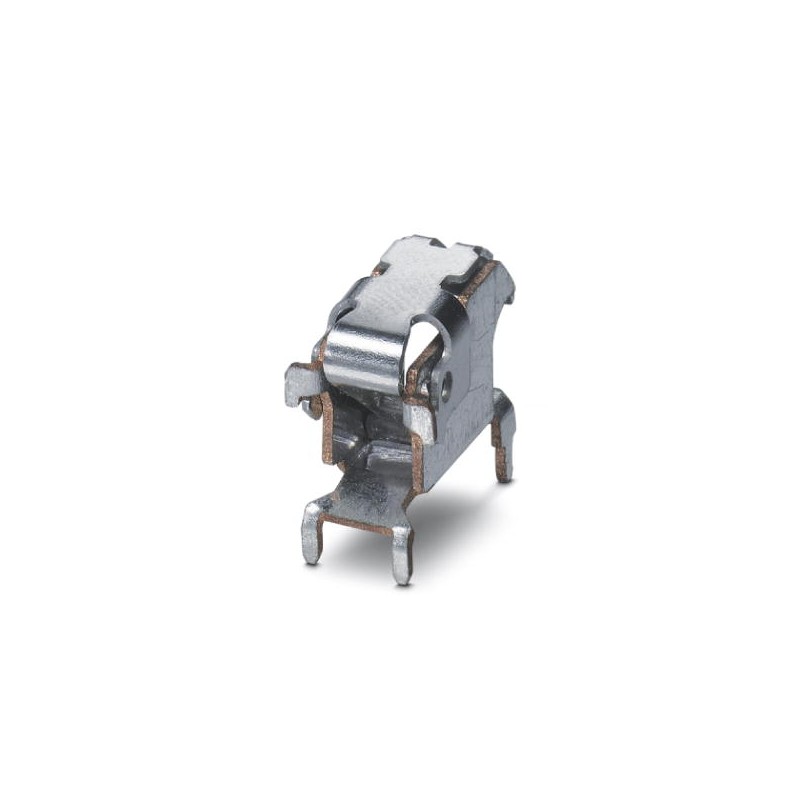

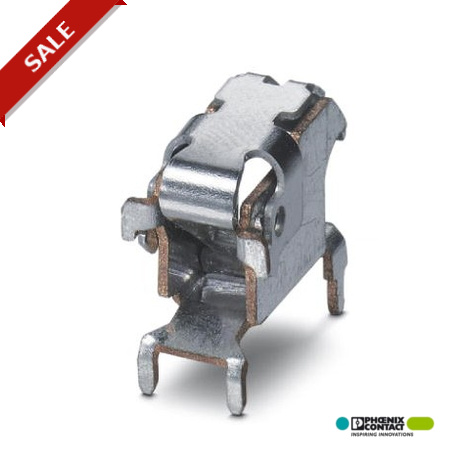

PTSPL-6/1-2X2 2,1 R32 1704836 PHOENIX CONTACT Bloc de jonction pour C.I. pour câbles souples étamés, par ex...
PTSPL-6/1-2X2 2,1 R32
1704836
PHOENIX_CONTACT
250
Bloc de jonction pour C.I. pour câbles souples étamés, par ex. de type PV 1-F, intensité nominale : 41 A, nombre de pôles : 1, connectique : raccordement à ressort, montage : THT/THR, informations sur la technologie Through Hole Reflow disponibles sous : combicon.com
Cosse imprimée pour câbles souples étamés, par ex. PV 1-F, courant nominal : 41 A, nombre de pôles : 1, technique de connexion : raccordement à ressort, montage : THT/THR ; Vous trouverez de plus amples informations pour les utilisateurs sur la technologie de refusion traversante à l’adresse suivante : combicon.com
Connecteurs > Borne de circuit imprimé
Connecteurs PCB
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Dimensions
| Longueur du picot | 2,1 mm |
|---|---|
| Dimensions des picots | 0,6 x 1 |
| Diamètre de perçage | 1,3 mm |
Généralités
| Intensité nominale IN | 41 A |
|---|---|
| Section nominale | 6 mm² |
| Broche à souder de surface | Sn |
| Longueur à dénuder | 15 mm |
Caractéristiques de raccordement
| Section de conducteur souple min. | 2,5 mm² |
|---|---|
| Section de conducteur souple max. | 6 mm² |
| Section de conducteur souple avec embout sans cône d'entrée isolant max. | 2,5 mm² min. |
| 6 mm² max. |
| Caractéristique | Valeur |
|---|---|
| Hauteur (EF000040) | 1.9 mm |
| Nombre de raccordements électriques (EF008252) | 1 |
| Nombre d'étages (EF002659) | 1 |
| Dimension des raccordements (EF006827) | 0 mm |
| Courant assigné In (EF008250) | 41 A |
| Catégorie de surtension (EF006785) | III |
| Degré de pollution (EF006786) | 2 |
| Type de raccordement du conducteur (EF006821) | Raccordement par borne à ressort |
| Section de conducteur connectable à fil fin sans embout de câble (EF007341) | 2.5 mm² |
| Type de raccordement du circuit imprimé (EF006822) | Raccord à souder |
| Matériau de la surface de raccordement (EF006826) | Étain |
| Diamètre de la broche de raccordement (EF006823) | 1.3 mm |
| Longueur de la broche (EF006825) | 2.1 mm |
| Couleur du boîtier (EF000136) | Autre |
| Température de fonctionnement (EF002393) | -40 °C |
| Type de fixation du circuit imprimé (EF008226) | Contact de raccordement |
| Type de fixation (EF002442) | Souder |
| Type de banderolage (EF007011) | Bande blister (pour CMS) |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CONNECTEURS FR .pdf | 15 Mbytes |
|
| PHOENIX CONTACT-1704836-PTSPL-6/1-2X2 2,1 R32 | 129 Kbytes |
|
