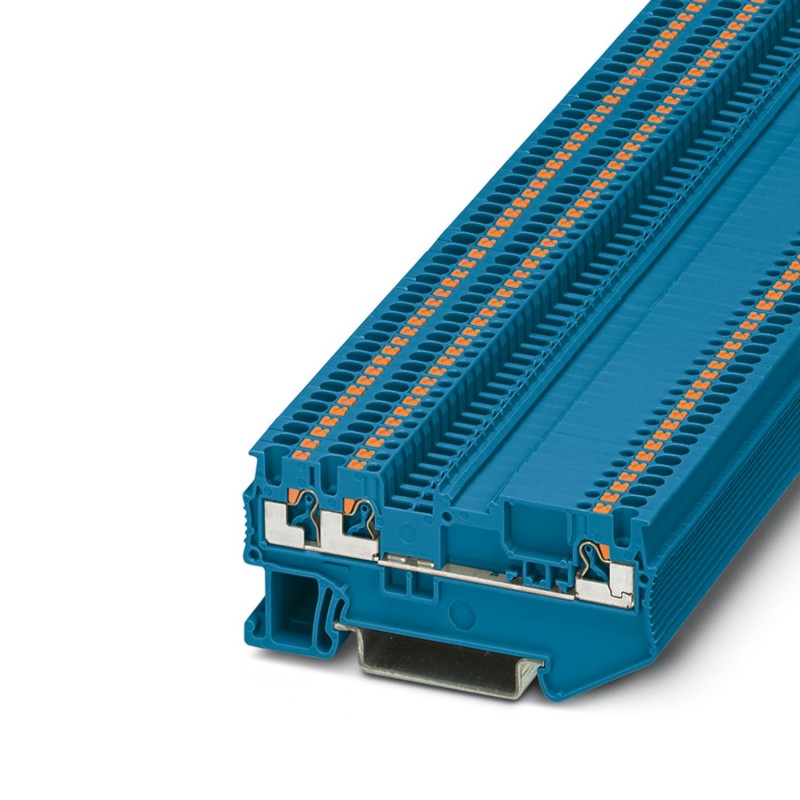

PT 1,5/S-TWIN-MTD BU 3210319 PHOENIX CONTACT Blocs de jonction simple
PT 1,5/S-TWIN-MTD BU
3210319
PHOENIX_CONTACT
50
Blocs de jonction simple
Borne traversante, avec le même contour que la borne interruptible, tension nominale : 400 V, courant nominal : 17,5 A, nombre de connexions : 3, type de connexion : Raccord enfichable, 1er étage, Section dimensionnelle : 1,5 mm², section : 0,14 mm² - 1,5 mm², classe de montage : NS 35/7,5, NS 35/15, couleur : bleu
Blocs de jonction simple, forme identique pour bloc de jonction de sectionnement, tension nominale: 400 V, intensité nominale: 17,5 A, nombre de connexions: 3, type de raccordement: Raccordement Push-in, 1er étage, Section de référence: 1,5 mm2, section : 0,14 mm2 - 1,5 mm2, type de montage: NS 35/7,5, NS 35/15, coloris: bleu
Blocs de jonction > Bloc de jonction traversant
Terminaux
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲| Type de produit | Blocs de jonction multiconducteurs |
| Nombre de connexions | 3 |
| Nombre de rangées | 1 |
| Potentiels | 1 |
| État de la gestion des données | |
| Révision de l'article | 01 |
| Propriétés d'isolation | |
| Catégorie de surtension | III |
| Degré de pollution | 3 |
| Tension de tenue aux chocs assignée | 6 kV |
| Puissance dissipée maximale en condition nominale | 0,56 W |
| Nombre de raccordements par étage | 3 |
| Section nominale | 1,5 mm² |
| 1er étage | |
| Longueur à dénuder | 8 mm ... 10 mm |
| Gabarit | A1 / B1 |
| Connexion selon la norme | CEI 60947-7-1 |
| Section de conducteur rigide | 0,14 mm² ... 1,5 mm² |
| Section du conducteur AWG | 26 ... 16 (conversion selon CEI) |
| Section de conducteur souple | 0,14 mm² ... 1,5 mm² |
| Section de conducteur souple [AWG] | 26 ... 16 (conversion selon CEI) |
| Section de conducteur flexible (embout sans douille en plastique) | 0,14 mm² ... 1,5 mm² |
| Section de conducteur flexible (embout avec douille en plastique) | 0,14 mm² ... 1 mm² il est conseillé d'utiliser l'embout AI-S 1-8 TQ, référence 1200293 |
| Int. nom. | 17,5 A |
| Courant de charge maximal | 17,5 A |
| Tension nominale | 400 V |
| Section nominale | 1,5 mm² |
| 1er étage Section de raccordement par enfichage direct | |
| Section de conducteur rigide | 0,25 mm² ... 1,5 mm² |
| Section de conducteur flexible (embout sans douille en plastique) | 0,34 mm² ... 1,5 mm² |
| Section de conducteur flexible (embout avec douille en plastique) | 0,34 mm² ... 1 mm² |
| Largeur | 3,5 mm |
| Largeur de couvercle | 0,8 mm |
| Hauteur | 67,8 mm |
| Profondeur | 30,5 mm |
| Profondeur sur NS 35/7,5 | 32 mm |
| Profondeur sur NS 35/15 | 39,5 mm |
| Couleur | bleu (RAL 5015) |
| Classe d'inflammabilité selon UL 94 | V0 |
| Groupe d'isolant | I |
| Matériau isolant | PA |
| Utilisation d'un isolant statique au froid | -60 °C |
| Indice de température matériau isolant (DIN EN 60216-1 (VDE 0304-21)) | 125 °C |
| Indice relatif température matériau isolant (Elec. ; UL 746 B) | 130 °C |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Émission de chaleur calorimétrique NFPA 130 (ASTM E 1354) | 27,5 MJ/kg |
| Inflammabilité en surface NFPA 130 (ASTM E 162) | réussi |
| Densité de gaz de combustion optique spécifique NFPA 130 (ASTM E 662) | réussi |
| Toxicité des gaz de combustion NFPA 130 (SMP 800C) | réussi |
| Caractéristiques mécaniques | |
| Paroi latérale ouverte | oui |
| Conditions ambiantes | |
| Température ambiante (fonctionnement) | -60 °C ... 110 °C (Plage de température de service, auto-échauffement compris, température de service max. à court terme, voir RTI Elec.) |
| Température ambiante (stockage/transport) | -25 °C ... 60 °C (pour une période limitée, pas plus de 24 h, de -60 à +70 °C) |
| Température ambiante (montage) | -5 °C ... 70 °C |
| Température ambiante (confirmation) | -5 °C ... 70 °C |
| Humidité de l'air admissible (fonctionnement) | 20 % ... 90 % |
| Humidité de l'air admissible (stockage/transport) | 30 % ... 70 % |
| Connexion selon la norme | CEI 60947-7-1 |
| Type de montage | NS 35/7,5 |
| NS 35/15 |
| Caractéristique | Valeur |
|---|---|
| Section de conducteur connectable à fil fin sans embout de câble (EF007341) | 0.14 mm² |
| Section de conducteur connectable à fil fin avec embout de câble (EF007339) | 0.14 mm² |
| Section de conducteur connectable monofilaire (EF007337) | 0.14 mm² |
| Courant assigné In (EF008250) | 17.5 A |
| Tension assignée (EF000228) | 400 V |
| Finition raccordement électrique 1 (EF002526) | Autre |
| Finition raccordement électrique 2 (EF002527) | Autre |
| Nombre de positions de serrage par étage (EF002660) | 3 |
| Adapté aux matériaux conducteurs (EF012572) | Aluminium/cuivre |
| Type de montage (EF000003) | Profilé chapeau 35 mm |
| Matériau du corps isolant (EF007543) | Autre |
| Température de fonctionnement (EF002393) | -60 °C |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V0 |
| Largeur (EF000008) | 3.5 mm |
| Hauteur (EF000040) | 67.8 mm |
| Profondeur (EF000049) | 30.5 mm |
| Plaque de fermeture requise (EF002525) | Oui |
| Couleur (EF000007) | Bleu |
| Étages reliés à l'intérieur (EF002661) | Oui |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX BLOCS DE JONCTION FR.pdf | 68 Mbytes |
|
| PHOENIX CONTACT-3210319-PT 1,5/S-TWIN-MTD BU | 109 Kbytes |
|
