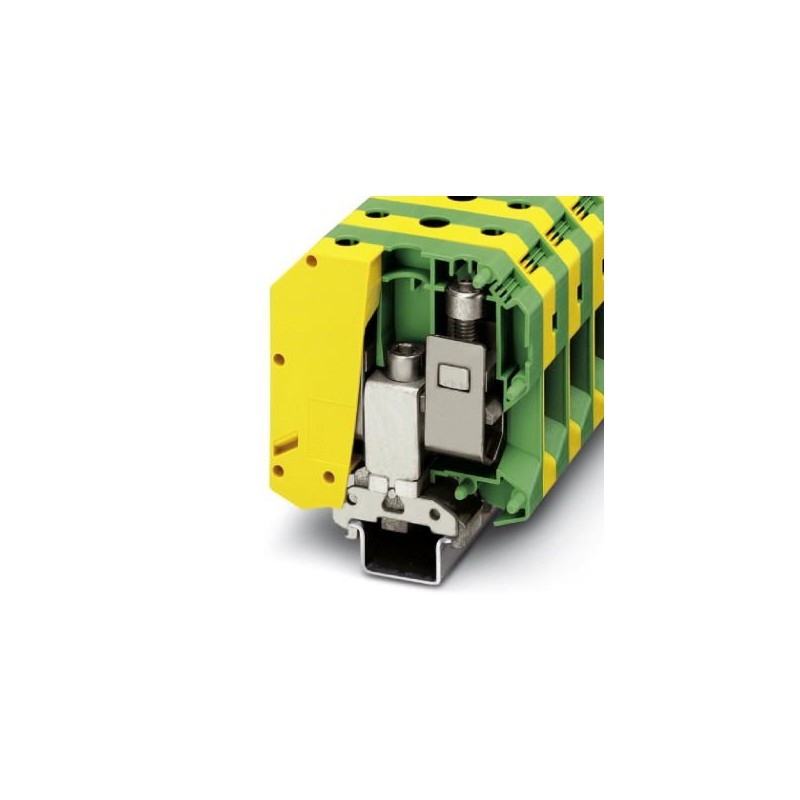

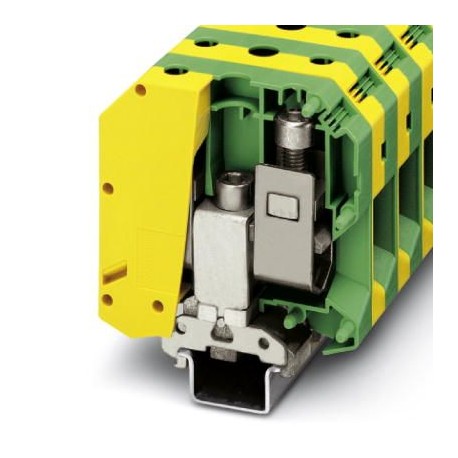

USLKG 95 0441041 PHOENIX CONTACT BJ pour conducteur de protection, Mode de raccordement: Raccordement vissé,..
USLKG 95
0441041
PHOENIX_CONTACT
10
Bloc de jonction pour conducteur de protection
Blocs de jonction > Bloc de jonction de mise à la terre
Terminaux
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Achetés habituellement ensemble
▲En savoir plus
▲Données commerciales
| Code de commande | 0441041 |
|---|---|
| Unité de conditionnement | 10 pcs |
| Page catalogue | Page 263 (C-1-2017) |
| GTIN | 4017918002145 |
| Poids par pièce (hors emballage) | 0,318 KGM |
| Numéro du tarif douanier | 85369010 |
| Pays d'origine | PL (Pologne) |
Généralités
| Nombre de pôles | 1 |
|---|---|
| Nombre d'étages | 1 |
| Nombre de connexions | 2 |
| Section nominale | 95 mm² |
| Coloris | vert/jaune |
| Matériau isolant | PA |
| Classe d'inflammabilité selon UL 94 | V2 |
| Tension de choc assignée | 8 kV |
| Degré de pollution | 3 |
| Catégorie de surtension | III |
| Groupe d'isolant | I |
| Puissance dissipée maximale en condition nominale | 7,54 W |
| Paroi latérale ouverte | non |
| Fixation de bloc de jonction | 15 Nm ... 20 Nm (Pied PE avec vis de fixation, M8) |
| Indice relatif température matériau isolant (Elec. ; UL 746 B) | 125 °C |
| Indice de température matériau isolant (DIN EN 60216-1 (VDE 0304-21)) | 125 °C |
Dimensions
| Largeur | 25 mm |
|---|---|
| Longueur | 83 mm |
| Hauteur NS 35/7,5 | 90 mm |
| Hauteur NS 35/15 | 97,5 mm |
| Hauteur NS 32 | 95 mm |
Caractéristiques de raccordement
| Remarque | Respecter l'intensité admissible des profilés. |
|---|---|
| Type de raccordement | Raccordement vissé |
| Connexion selon la norme | CEI 60947-7-2 |
| Section de conducteur rigide min. | 25 mm² |
| Section de conducteur rigide max. | 95 mm² |
| Section du conducteur AWG min. | 4 |
| Section du conducteur AWG max. | 3/0 |
| Section de conducteur souple min. | 35 mm² |
| Section de conducteur souple max. | 95 mm² |
| Section de conducteur souple AWG min. | 4 |
| Section de conducteur AWG souple max. | 3/0 |
| Section de conducteur souple avec embout sans cône d'entrée isolant max. | 35 mm² |
| 95 mm² | |
| Section de conducteur souple avec embout et cône d'entrée isolant min. | 35 mm² |
| Section de conducteur souple avec embout et cône d'entrée isolant max. | 95 mm² |
| 2 conducteurs rigides de même section min. | 25 mm² |
| 2 conducteurs rigides de même section max. | 35 mm² |
| 2 conducteurs souples de même section min. | 25 mm² |
| 2 conducteurs souples de même section max. | 35 mm² |
| 2 conducteurs souples de même section avec AEH sans cône d'entrée isolant min. | 16 mm² |
| 2 conducteurs souples de même section avec AEH sans cône d'entrée isolant max. | 35 mm² |
| Connexion selon la norme | CEI/EN 60079-7 |
| Section de conducteur rigide min. | 25 mm² |
| Section de conducteur rigide max. | 95 mm² |
| Section du conducteur AWG min. | 4 |
| Section du conducteur AWG max. | 3/0 |
| Section de conducteur souple min. | 35 mm² |
| Section de conducteur souple max. | 95 mm² |
| Longueur à dénuder | 30 mm |
| Filetage vis | M8 |
| Couple de serrage min. | 15 Nm |
| Couple de serrage max. | 20 Nm |
Normes et spécifications
| Connexion selon la norme | CSA |
|---|---|
| CEI 60947-7-2 | |
| Classe d'inflammabilité selon UL 94 | V2 |
Environmental Product Compliance
| REACh SVHC | 4-Nonylphenol, ethoxylated |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 4.0 27141118 eCl@ss 4.1 27141118 eCl@ss 5.0 27141118 eCl@ss 5.1 27141100 eCl@ss 6.0 27141100 eCl@ss 7.0 27141141 eCl@ss 8.0 27141141 eCl@ss 9.0 27141141
UNSPSC 6.01 30211811 UNSPSC 7.0901 39121410 UNSPSC 11 39121410 UNSPSC 12.01 39121410 UNSPSC 13.2 39121410
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX BLOCS DE JONCTION FR.pdf | 68 Mbytes |
|
| PHOENIX CONTACT-0441041-USLKG 95 | 114 Kbytes |
|
