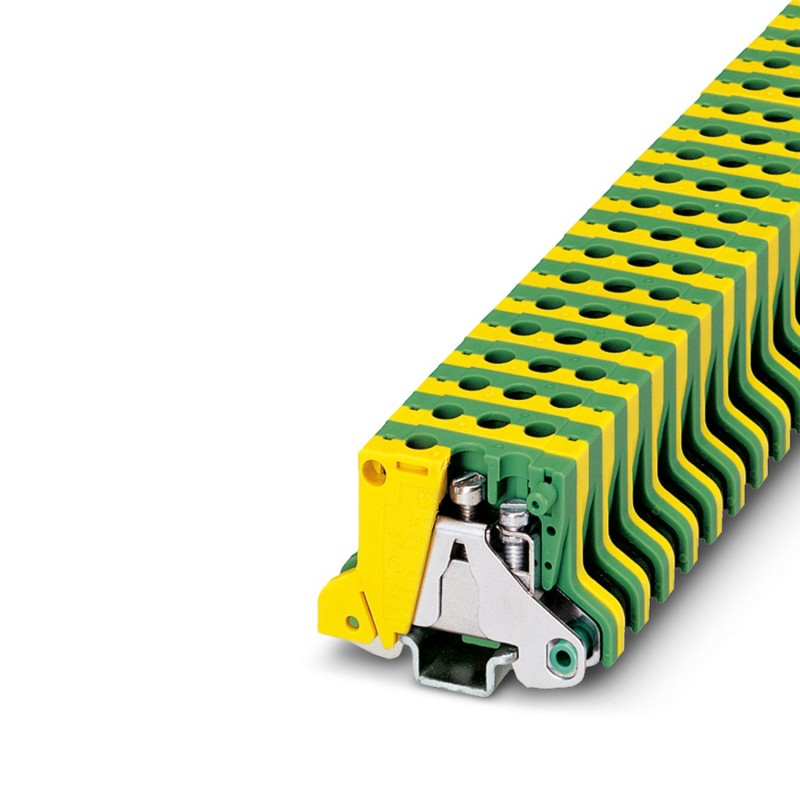

MSLKG 2,5 0452027 PHOENIX CONTACT Bloc de jonction pour conducteur de protection
MSLKG 2,5
0452027
PHOENIX_CONTACT
50
Bloc de jonction pour conducteur de protection
Borne de terre, Dans un alignement conjoint avec une borne primitive du même contour, une plaque séparatrice de zone doit être utilisée pour les tensions d’isolement > 250 V, nombre de connexions : 2, type de connexion : Connexion à vis, 1er niveau, section : 0,2 mm² - 4 mm², type de fixation : pied PE avec vis de fixation, M2,5, classe de montage : NS 15, couleur : jaune-vert
Bloc de jonction pour conducteur de protection, En cas de juxtaposition avec des blocs de jonction simples de même forme, une plaque de séparation doit être insérée si les tensions d'isolement sont > 250 V, nombre de connexions: 2, type de raccordement: Raccordement vissé, 1er étage, section : 0,2 mm2 - 4 mm2, type de fixation: Pied PE avec vis de fixation, M2,5, type de montage: NS 15, coloris: vert/jaune
Blocs de jonction > Bloc de jonction de mise à la terre
Terminaux
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲| Généralités | En cas de juxtaposition avec des blocs de jonction simples de même forme, une plaque de séparation doit être insérée si les tensions d'isolement sont > 250 V |
| Type de produit | Bloc de jonction pour conducteur de protection |
| Nombre de connexions | 2 |
| Nombre de rangées | 1 |
| État de la gestion des données | |
| Révision de l'article | 12 |
| Propriétés d'isolation | |
| Catégorie de surtension | III |
| Degré de pollution | 3 |
| Tension de tenue aux chocs assignée | 6 kV |
| Puissance dissipée maximale en condition nominale | 0,77 W |
| Pied pour PE | Oui |
| Nombre de raccordements par étage | 2 |
| Section nominale | 2,5 mm² |
| 1er étage | |
| Filetage vis | M3 |
| Remarque | Respecter l'intensité admissible des profilés. |
| Couple de serrage | 0,6 ... 0,8 Nm |
| Longueur à dénuder | 8 mm |
| Gabarit | A3 |
| Connexion selon la norme | CEI 60947-7-2 |
| Section de conducteur rigide | 0,2 mm² ... 4 mm² |
| Section du conducteur AWG | 24 ... 12 (conversion selon CEI) |
| Section de conducteur souple | 0,2 mm² ... 2,5 mm² |
| Section de conducteur souple [AWG] | 24 ... 14 (conversion selon CEI) |
| Section de conducteur flexible (embout sans douille en plastique) | 0,25 mm² ... 2,5 mm² |
| Section de conducteur flexible (embout avec douille en plastique) | 0,25 mm² ... 1,5 mm² |
| Largeur | 7,5 mm |
| Couleur | vert-jaune |
| Classe d'inflammabilité selon UL 94 | V2 |
| Groupe d'isolant | I |
| Matériau isolant | PA |
| Utilisation d'un isolant statique au froid | -40 °C |
| Indice de température matériau isolant (DIN EN 60216-1 (VDE 0304-21)) | 125 °C |
| Indice relatif température matériau isolant (Elec. ; UL 746 B) | 125 °C |
| Généralités | |
| Fixation de bloc de jonction | 0,5 Nm ... 0,6 Nm (Pied PE avec vis de fixation, M2,5) |
| Caractéristiques mécaniques | |
| Paroi latérale ouverte | non |
| Conditions ambiantes | |
| Température ambiante (fonctionnement) | -60 °C ... 110 °C (Plage de température de service, auto-échauffement compris, température de service max. à court terme, voir RTI Elec.) |
| Température ambiante (stockage/transport) | -25 °C ... 60 °C (pour une période limitée, pas plus de 24 h, de -60 °C °C à +70 °C) |
| Température ambiante (montage) | -5 °C ... 70 °C |
| Température ambiante (confirmation) | -5 °C ... 70 °C |
| Humidité de l'air admissible (fonctionnement) | 20 % ... 90 % |
| Humidité de l'air admissible (stockage/transport) | 30 % ... 70 % |
| Connexion selon la norme | CEI 60947-7-2 |
| Type de montage | NS 15 |
| Fixation de bloc de jonction | 0,5 Nm ... 0,6 Nm (Pied PE avec vis de fixation, M2,5) |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX BLOCS DE JONCTION FR.pdf | 68 Mbytes |
|
| PHOENIX CONTACT-0452027-MSLKG 2,5 | 108 Kbytes |
|
