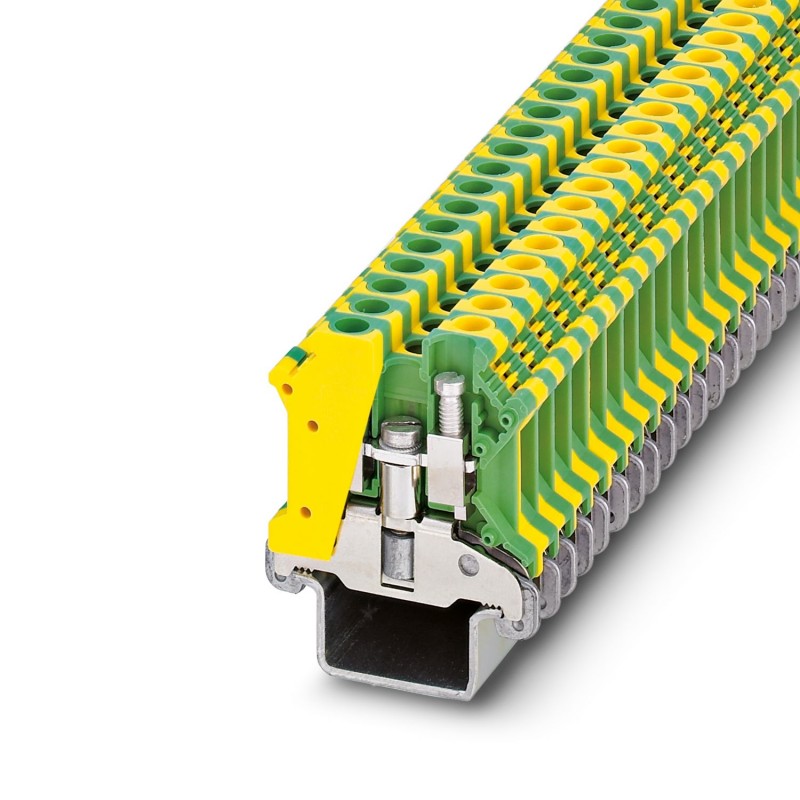

USLKG 6 N-1 0444048 PHOENIX CONTACT Bloc de jonction pour conducteur de protection
USLKG 6 N-1
0444048
PHOENIX_CONTACT
50
Bloc de jonction pour conducteur de protection
Borne de terre, nombre de connexions : 2, nombre de pôles : 1, type de connexion : Raccord à vis, section : 0,2 mm² - 10 mm², type de fixation : pied PE avec vis de fixation, M4, classe de montage : NS 35/15-2.3, couleur : jaune-vert
Bloc de jonction pour conducteur de protection, nombre de connexions: 2, nombre de pôles: 1, type de raccordement: Raccordement vissé, section : 0,2 mm2 - 10 mm2, type de fixation: Pied PE avec vis de fixation, M4, type de montage: NS 35/15-2,3, coloris: vert/jaune
Blocs de jonction > Bloc de jonction de mise à la terre
Terminaux
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲| Type de produit | Bloc de jonction pour conducteur de protection |
| Nombre de pôles | 1 |
| Nombre de connexions | 2 |
| Nombre de rangées | 1 |
| État de la gestion des données | |
| Révision de l'article | 17 |
| Propriétés d'isolation | |
| Catégorie de surtension | III |
| Degré de pollution | 3 |
| Tension de tenue aux chocs assignée | 8 kV |
| Puissance dissipée maximale en condition nominale | 1,31 W |
| Pied pour PE | Oui |
| Nombre de raccordements par étage | 2 |
| Section nominale | 6 mm² |
| Etage 1 en haut 1 en bas 1 | |
| Filetage vis | M4 |
| Remarque | Respecter l'intensité admissible des profilés. |
| Couple de serrage | 1,5 ... 1,8 Nm |
| Longueur à dénuder | 10 mm |
| Connexion selon la norme | CEI 60947-7-2 |
| Section de conducteur rigide | 0,2 mm² ... 10 mm² |
| Section du conducteur AWG | 24 ... 8 (conversion selon CEI) |
| Section de conducteur souple | 0,2 mm² ... 6 mm² |
| Section de conducteur souple [AWG] | 24 ... 10 (conversion selon CEI) |
| Section de conducteur flexible (embout sans douille en plastique) | 0,25 mm² ... 6 mm² |
| Section de conducteur flexible (embout avec douille en plastique) | 0,25 mm² ... 6 mm² |
| Données assignées (ATEX/IECEx) | |
| Repérage | II 2 GD Ex eb IIC |
| Plage de température de service | -60 °C ... 110 °C |
| Accessoires homologués Ex | 1205066 SZS 1,0X4,0 VDE |
| 1201442 E/UK | |
| Plage de couple pied PE | 1,5 Nm ... 1,8 Nm |
| Sortie | (permanent) |
| Caractéristiques raccordement Ex Généralités | |
| Plage couple | 1,5 Nm ... 1,8 Nm |
| Section nominale | 6 mm² |
| Section assignée AWG | 10 |
| Capacité de raccordement rigide | 0,2 mm² ... 10 mm² |
| Capacité de raccordement AWG | 24 ... 8 |
| Capacité de raccordement flexible | 0,2 mm² ... 6 mm² |
| Capacité de raccordement AWG | 24 ... 10 |
| Largeur | 8,2 mm |
| Hauteur | 42,5 mm |
| Profondeur sur NS 32 | 52 mm |
| Profondeur sur NS 35/7,5 | 47 mm |
| Profondeur sur NS 35/15 | 54,5 mm |
| Couleur | vert-jaune |
| Classe d'inflammabilité selon UL 94 | V0 |
| Groupe d'isolant | I |
| Matériau isolant | PA |
| Utilisation d'un isolant statique au froid | -60 °C |
| Indice de température matériau isolant (DIN EN 60216-1 (VDE 0304-21)) | 125 °C |
| Indice relatif température matériau isolant (Elec. ; UL 746 B) | 130 °C |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Émission de chaleur calorimétrique NFPA 130 (ASTM E 1354) | 27,5 MJ/kg |
| Inflammabilité en surface NFPA 130 (ASTM E 162) | réussi |
| Densité de gaz de combustion optique spécifique NFPA 130 (ASTM E 662) | réussi |
| Toxicité des gaz de combustion NFPA 130 (SMP 800C) | réussi |
| Généralités | |
| Fixation de bloc de jonction | 1,5 Nm ... 1,8 Nm (Pied PE avec vis de fixation, M4) |
| Caractéristiques mécaniques | |
| Paroi latérale ouverte | non |
| Conditions ambiantes | |
| Température ambiante (fonctionnement) | -60 °C ... 110 °C (Plage de température de service, auto-échauffement compris, température de service max. à court terme, voir RTI Elec.) |
| Température ambiante (stockage/transport) | -25 °C ... 60 °C (pour une période limitée, pas plus de 24 h, de -60 °C °C à +70 °C) |
| Température ambiante (montage) | -5 °C ... 70 °C |
| Température ambiante (confirmation) | -5 °C ... 70 °C |
| Humidité de l'air admissible (fonctionnement) | 20 % ... 90 % |
| Humidité de l'air admissible (stockage/transport) | 30 % ... 70 % |
| Connexion selon la norme | CEI 60947-7-2 |
| Type de montage | NS 35/15-2,3 |
| Fixation de bloc de jonction | 1,5 Nm ... 1,8 Nm (Pied PE avec vis de fixation, M4) |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX BLOCS DE JONCTION FR.pdf | 68 Mbytes |
|
| PHOENIX CONTACT-0444048-USLKG 6 N-1 | 111 Kbytes |
|
