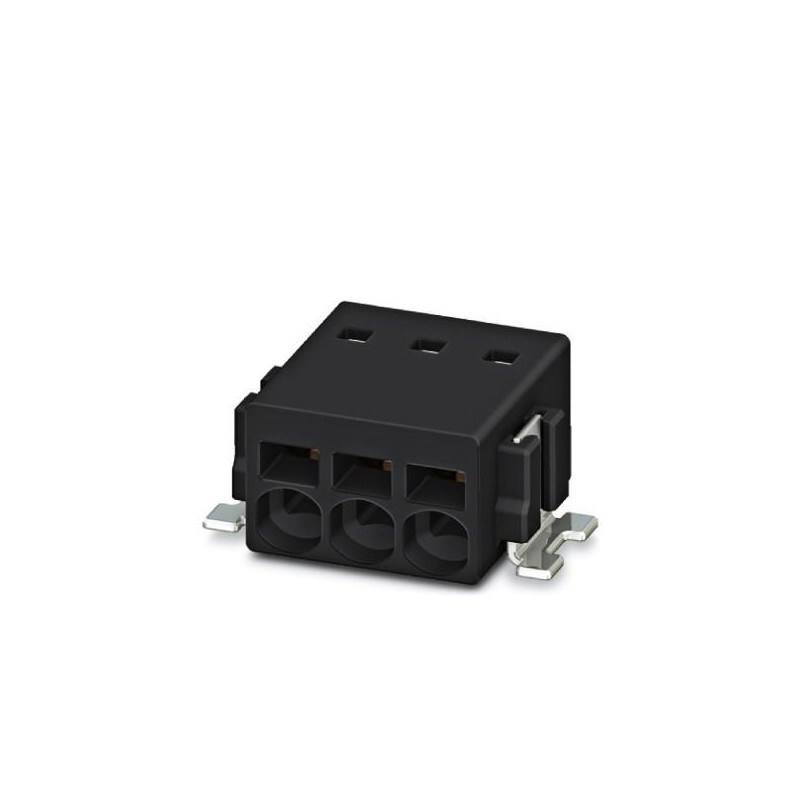

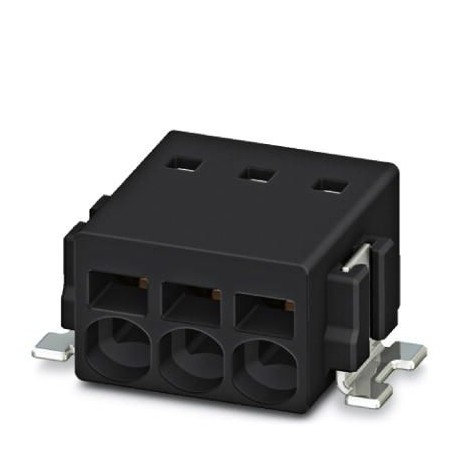

PTSM 0,5/ 3-2,5-H SMD R44 1771033 PHOENIX CONTACT Bloc de jonction C.I.
PTSM 0,5/ 3-2,5-H SMD R44
1771033
PHOENIX_CONTACT
770
Bloc de jonction C.I.
Connecteurs PCB
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 1771033 |
|---|---|
| Unité de conditionnement | 770 pcs |
| Quantité minimum de commande | 770 pcs |
| Page catalogue | Page 53 (C-1-2013) |
| GTIN | 4046356459686 |
| Poids par pièce (hors emballage) | 0,002 KGM |
| Numéro du tarif douanier | 85369010 |
| Pays d'origine | IN (Inde) |
Dimensions
| Longueur [ l ] | 9 mm |
|---|---|
| Pas | 2,5 mm |
| Cote a | 5 mm |
| Largeur [ w ] | 10,1 mm |
| Hauteur de montage | 5,12 mm |
| Hauteur [ h ] | 5,12 mm |
Généralités
| Famille d'articles | PTSM 0,5/..-H-SMD |
|---|---|
| Groupe d'isolant | IIIa |
| Tension de choc assignée (III/3) | 2,5 kV |
| Tension de choc assignée (III/2) | 2,5 kV |
| Tension de choc assignée (II/2) | 2,5 kV |
| Tension de référence (III/3) | 32 V |
| Tension assignée (III/2) | 160 V |
| Tension assignée (II/2) | 160 V |
| Connexion selon la norme | EN-VDE |
| Intensité nominale IN | 6 A |
| Section nominale | 0,5 mm² |
| Courant de charge maximal | 6 A |
| Matériau isolant | LCP |
| Broche à souder de surface | |
| Classe d'inflammabilité selon UL 94 | V0 |
| Longueur à dénuder | 6 mm |
| Nombre de pôles | 3 |
Caractéristiques de raccordement
| Section de conducteur rigide min. | 0,14 mm² |
|---|---|
| Section de conducteur rigide max. | 0,5 mm² |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 0,5 mm² |
| Section de conducteur souple avec embout sans cône d'entrée isolant max. | 0,25 mm² |
| 0,5 mm² | |
| Section du conducteur AWG min. | 26 |
| Section du conducteur AWG max. | 20 |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 4.027141109eCl@ss 4.127141109eCl@ss 5.027141190eCl@ss 5.127261100eCl@ss 6.027261100eCl@ss 7.027440401eCl@ss 8.027440401eCl@ss 9.027440401
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CONNECTEURS FR.pdf | 14 Mbytes |
|
| PHOENIX CONTACT-1771033-PTSM 0,5/ 3-2,5-H SMD R44 | 172 Kbytes |
|
