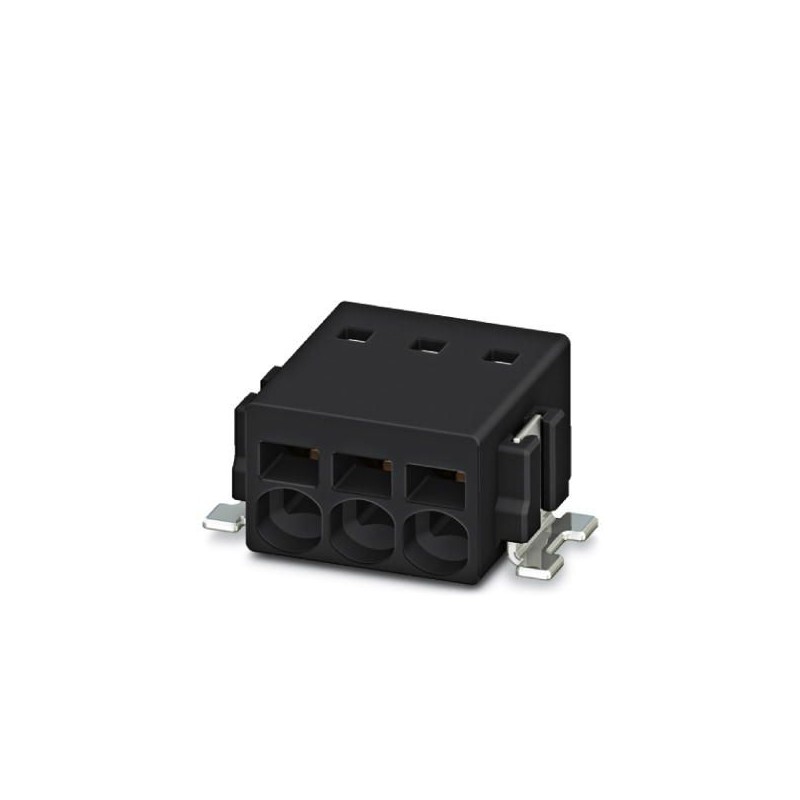

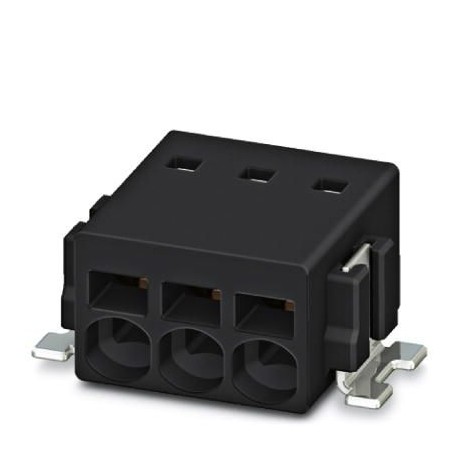

PTSM 0,5/ 2-2,5-H SMD R24 1702473 PHOENIX CONTACT Bloc de jonction C.I.
PTSM 0,5/ 2-2,5-H SMD R24
1702473
PHOENIX_CONTACT
770
Bloc de jonction C.I.
Bornier pour carte de circuit imprimé, courant nominal : 6 A, tension nominale (III/2) : 160 V, section nominale : 0,5 mm², nombre de potentiels : 2, nombre de rangées : 1, nombre de pôles par rangée : 2, famille d’articles : PTSM 0,5/.. -H-SMD, pas : 2,5 mm, type de connexion : Connexion à ressort enfichable, montage : soudure CMS, sens de connexion conducteur/carte de circuit imprimé : 0°, couleur : noir, disposition des broches : disposition linéaire des broches, nombre de broches de soudure par potentiel : 1, type d’emballage : sangle de 24 mm de large
Connecteurs > Borne de circuit imprimé
Connecteurs PCB
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 1702473 |
|---|---|
| Unité de conditionnement | 770 pcs |
| Quantité minimum de commande | 770 pcs |
| Page catalogue | Page 53 (C-1-2013) |
| GTIN | 4046356592307 |
| Poids par pièce (hors emballage) | 0,001 KGM |
| Numéro du tarif douanier | 85369010 |
| Pays d'origine | IN (Inde) |
Propriétés de l'article
| Désignation abrégée | Bloc de jonction C.I. |
|---|---|
| Famille d'articles | PTSM 0,5/..-H-SMD |
| Pas | 2,5 mm |
| Nombre de pôles | 2 |
| Type de raccordement | Raccordement à ressort Push-in |
| Type de montage | Sertissage SMD |
| Tracé brochage | Géométrie de pastille linéaire |
| Nombre d'étages | 1 |
| Nombre de connexions | 2 |
| Nombre de potentiels | 2 |
Caractéristiques électriques principales
| Courant de référence | 6 A |
|---|---|
| Tension d'isolement assignée (III/2) | 160 V |
| Tension de choc assignée (III/2) | 2,5 kV |
Capacité de raccordement
| Section de conducteur rigide | 0,14 mm² ... 0,5 mm² |
|---|---|
| Section de conducteur souple | 0,2 mm² ... 0,5 mm² (jusqu'à 0,75 mm², pour une tension assignée d'isolement de 32 V pour III/2.) |
| Section de conducteur AWG / kcmil | 26 ... 20 |
| Section de conducteur souple avec embout, sans cône d'entrée isolant | 0,25 mm² ... 0,5 mm² |
| Longueur à dénuder | 6 mm |
Indication de matériau - contact
| Remarque | Conforme à WEEE/RoHS, exempt de trichite suivant la norme CEI 60068-2-82/JEDEC JESD 201 |
|---|---|
| Matériau de contact | Alliage de Cu |
| Qualité de surface | étamé par trempage à chaud |
| Surface métallique point de connexion (couche supérieure) | Etain (4 - 8 µm Sn) |
| Surface métallique zone de soudage (couche supérieure) | Etain (4 - 8 µm Sn) |
Indication de matériau - boîtier
| Matériau isolant | LCP |
|---|---|
| Groupe d'isolant | IIIa |
| IRC selon CEI 60112 | 175 |
| Classe d'inflammabilité selon UL 94 | V0 |
Dimensions du produit
| Dessin coté | |
|---|---|
| Légende | Illustration schématique : pour de plus amples informations, voir le schéma de la famille de produits dans le centre de téléchargement |
| Longueur [ l ] | 9 mm |
| Largeur [ w ] | 7,6 mm |
| Hauteur [ h ] | 5,12 mm |
| Pas | 2,5 mm |
| Hauteur de montage (sans picot) | 5,12 mm |
| Cote a | 2,5 mm |
Indications de conditionnement
| Dessin coté | |
|---|---|
| Type de conditionnement | Sangle en largeur de 24 mm |
| Unité d'emballage | 770 |
| Dénomination unités d'emballage | Quantité |
| Largeur de ruban [W] | 24 mm |
| Diamètre de bobine [A] | 330 mm |
| Dimension extérieure de bobine [W2] | 30,4 mm |
| Type de reconditionnement | Sachet transparent |
Conseils de traitement
| Process | Soudage par refusion |
|---|---|
| Spécification de contrôle | selon IPC/JEDEC J-STD-020D.1:2008-03 |
| selon CEI 60068-2-58:2005-02 | |
| Moisture Sensitive Level | MSL 1 |
| Classification température Tc | 260 °C |
| Cycles de soudage par refusion | 3 |
Conditions d'environnement
| Température ambiante (stockage/transport) | -40 °C ... 70 °C |
|---|---|
| Température ambiante (montage) | -5 °C ... 100 °C |
| Température ambiante (fonctionnement) | -40 °C |
Raccordement et méthode de connexion
| Contrôle de la connexion | DIN EN 60998-2-2 (VDE 0613-2-2):2005-03 |
|---|---|
| Résultat du test | Test réussi |
| Test - Recherche de dommages et de descellements | DIN EN 60998-2-2 (VDE 0613-2-2):2005-03 |
| Test réussi |
Contrôle de la traction
| Contrôle de la traction | DIN EN 60998-2-2 (VDE 0613-2-2):2005-03 |
|---|---|
| Test réussi | |
| Section de conducteur / type de conducteur / force de retrait | 0,14 mm² / rigide / > 7 N |
| 0,14 mm² / souple / > 7 N | |
| 0,2 mm² / rigide / > 10 N | |
| 0,5 mm² / rigide / > 30 N | |
| 0,75 mm² / souple / > 35 N |
Contrôles électriques
| Courant de référence | 6 A |
|---|---|
| Tension d'isolement assignée (III/2) | 160 V |
| Tension de choc assignée (III/2) | 2,5 kV |
Distances dans l'air et lignes de fuite
| Spécification de contrôle | DIN EN 60664-1 (VDE 0110-1):2003-11 |
|---|---|
| Groupe d'isolant | IIIa |
| Tension | 32 V |
| Tension d'isolement assignée (III/3) | 32 V |
| Tension d'isolement assignée (III/2) | 160 V |
| Tension d'isolement assignée (II/2) | 160 V |
| Tension de choc assignée (III/3) | 2,5 kV |
| Tension de choc assignée (III/2) | 2,5 kV |
| Tension de choc assignée (II/2) | 2,5 kV |
Essai de vibration
| Résistance contre le vieillissement, l'humidité, la pénétration de corps solides et celle d'eau, nuisible. | Test réussi DIN EN 60998-1 (VDE 0613-1):2005-03 168 h/100 °C 48 h/30 °C/92 % |
|---|---|
| Résultat du test | Test réussi |
| Spécification de contrôle | DIN EN 60998-1 (VDE 0613-1):2005-03 |
| Chaleur sèche | 168 h/100 °C |
| Chaleur humide | 48 h/30 °C/92 % |
Résistance au vieillissement, à l'humidité et à la pénétration de corps solides
| Résultat du test | Test réussi |
|---|---|
| Spécification de contrôle | DIN EN 60998-1 (VDE 0613-1):2005-03 |
| Chaleur sèche | 168 h/100 °C |
| Chaleur humide | 48 h/30 °C/92 % |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 4.027141109eCl@ss 4.127141109eCl@ss 5.027141190eCl@ss 5.127261100eCl@ss 6.027261100eCl@ss 7.027440401eCl@ss 8.027440401eCl@ss 9.027440401
| Caractéristique | Valeur |
|---|---|
| Hauteur (EF000040) | 5.12 mm |
| Nombre de raccordements électriques (EF008252) | 2 |
| Nombre d'étages (EF002659) | 1 |
| Dimension des raccordements (EF006827) | 2.5 mm |
| Courant assigné In (EF008250) | 6 A |
| Tension assignée (EF000228) | 160 V |
| Tension nominale de tenue aux chocs (EF002993) | 2.5 kV |
| Catégorie de surtension (EF006785) | III |
| Degré de pollution (EF006786) | 2 |
| Type de raccordement du conducteur (EF006821) | Raccordement par borne à ressort |
| Section de conducteur connectable monofilaire (EF007337) | 0.14 mm² |
| Section de conducteur connectable à fil fin avec embout de câble (EF007339) | 0.25 mm² |
| Section de conducteur connectable à fil fin sans embout de câble (EF007341) | 0.2 mm² |
| Section de conducteur connectable multifilaire (EF007343) | 0.5 mm² |
| Type de raccordement du circuit imprimé (EF006822) | Raccord à souder |
| Matériau de la surface de raccordement (EF006826) | Étain |
| Matériau du corps isolant (EF007543) | Autre |
| Couleur du boîtier (EF000136) | Noir |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V0 |
| Température de fonctionnement (EF002393) | -40 °C |
| Type de fixation du circuit imprimé (EF008226) | Bride |
| Type de fixation (EF002442) | Souder |
| Type de banderolage (EF007011) | Bande blister (pour CMS) |
