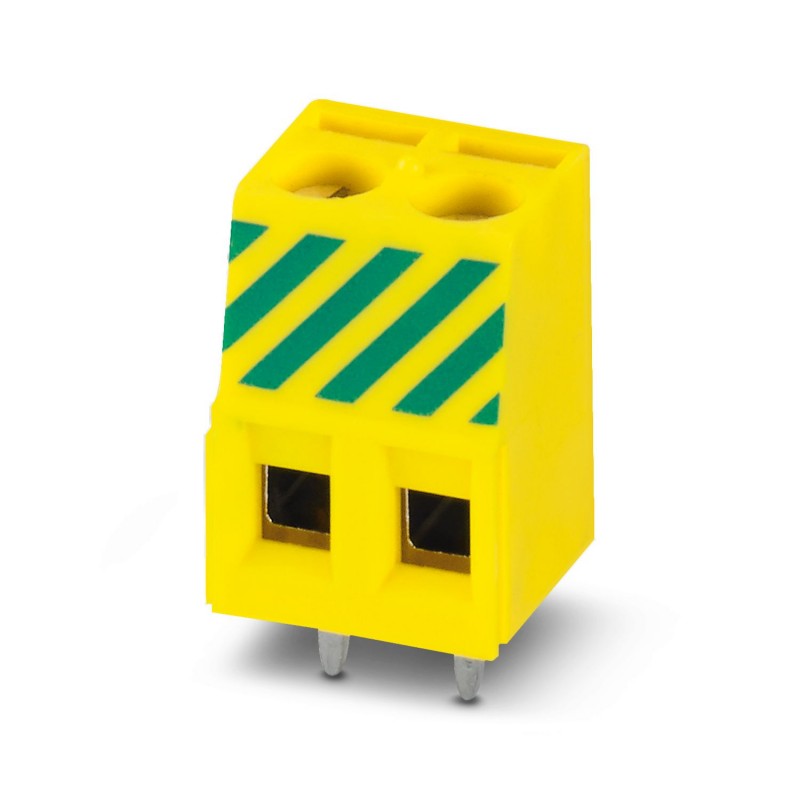

MKDS 1,5/ 3-B-5,08 GNYE 1706361 PHOENIX CONTACT BJ pour C.I., Intensité nominale: 17,5 A, Tension nominale: ..
MKDS 1,5/ 3-B-5,08 GNYE
1706361
PHOENIX_CONTACT
50
BJ pour C.I., Intensité nominale: 17,5 A, Tension nominale: 400 V, Pas: 5,08 mm, Nombre de pôles: 3, Mode de raccordement: Raccordement vissé avec bague, Montage: Soudage à la vague, Sens d'enfichage conducteur/circuit imprimé: 0 °, Coloris: vert-jaune, Raccordements pontage interne
Bornier pour carte de circuit imprimé, courant nominal : 17,5 A, tension nominale (III/2) : 400 V, section nominale : 1,5 mm², nombre de potentiels : 3, nombre de rangées : 1, nombre de pôles par rangée : 3, famille d’articles : MKDS 1,5/.. -B, pas : 5,08 mm, type de connexion : Raccord à vis avec capsule de traction, forme de serrage de la vis : L Fente longitudinale, montage : soudure à la vague, sens de connexion conducteur/carte de circuit imprimé : 0 °, couleur : vert-jaune, Disposition des broches : Disposition linéaire des broches, Longueur des broches [P] : 3,5 mm, nombre de broches de soudure par potentiel : 1, Type d’emballage : emballé en boîte. Connexions pontées en interne
Borne de circuit imprimé, intensité nominale: 17,5 A, tension de référence (III/2): 400 V, section nominale: 1,5 mm2, nombre de potentiels: 3, nombre de rangées: 1, nombre de pôles par rangée: 3, gamme d'articles: MKDS 1,5/..-B, pas: 5,08 mm, type de raccordement: Raccordement vissé avec bague, surface d'attaque des vis: L Fente longitudinale, montage: Soudage à la vague, sens d'enfichage conducteur/circuit imprimé: 0 °, coloris: vert-jaune, Disposition des broches: Brochage linéaire, Longueur de broche [P]: 3,5 mm, nombre de picots par potentiel: 1, type de conditionnement: emballé dans un carton. Raccordements pontage interne
Connecteurs > Borne de circuit imprimé
Connecteurs PCB
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲| Type de produit | Borne de circuit imprimé |
| Gamme de produits | MKDS 1,5/..-B |
| Ligne de produits | COMBICON Terminals S |
| Type | Bloc de jonction pour C.I. juxtaposable |
| Nombre de pôles | 3 |
| Pas | 5,08 mm |
| Nombre de connexions | 3 |
| Nombre de rangées | 1 |
| Nombre de potentiels | 3 |
| Tracé brochage | Brochage linéaire |
| Nombre de picots par potentiel | 1 |
| État de la gestion des données | |
| Révision de l'article | 03 |
| Intensité nominale IN | 17,5 A |
| Tension nominale UN | 400 V |
| Tension de référence (III/3) | 250 V |
| Tension de tenue aux chocs assignée (III/3) | 4 kV |
| Tension assignée (III/2) | 400 V |
| Tension de tenue aux chocs assignée (III/2) | 4 kV |
| Tension de référence (II/2) | 630 V |
| Tension de tenue aux chocs assignée (II/2) | 4 kV |
| Technologie de raccordement | |
| Type | Bloc de jonction pour C.I. juxtaposable |
| Section nominale | 1,5 mm² |
| Raccordement du conducteur | |
| Type de raccordement | Raccordement vissé avec bague |
| Section de conducteur rigide | 0,14 mm² ... 2,5 mm² |
| Section de conducteur souple | 0,14 mm² ... 1,5 mm² |
| Section conduct. AWG | 26 ... 14 |
| Section de conducteur souple avec embout, sans douille en plastique | 0,25 mm² ... 1,5 mm² |
| Section de conducteur souple avec embout et douille en plastique | 0,25 mm² ... 1,5 mm² |
| 2 conducteurs rigides de même section | 0,14 mm² ... 1 mm² |
| 2 conducteurs souples de même section | 0,14 mm² ... 0,75 mm² |
| 2 conducteurs de même section, flexibles avec embout sans douille en plastique | 0,25 mm² ... 0,5 mm² |
| 2 conducteurs souples de même section avec embout TWIN et douille en plastique | 0,5 mm² ... 1 mm² |
| Longueur à dénuder | 7 mm |
| Forme d'entraînement de la tête de vis | Fente longitudinale (L) |
| Couple de serrage | 0,5 Nm ... 0,6 Nm |
| Type de montage | Soudage à la vague |
| Tracé brochage | Brochage linéaire |
| Indication de matériau - contact | |
| Remarque | Conforme à WEEE/RoHS, exempt de trichite suivant la norme CEI 60068-2-82/JEDEC JESD 201 |
| Matériau de contact | Alliage de Cu |
| Surface métallique point de connexion (couche supérieure) | Etain (5 - 7 µm Sn) |
| Surface métallique zone de soudage (couche supérieure) | Etain (5 - 7 µm Sn) |
| Indication de matériau - boîtier | |
| Coloris (Boîtiers) | vert-jaune () |
| Matériau isolant | PA |
| Groupe d'isolant | I |
| IRC selon CEI 60112 | 600 |
| Classe d'inflammabilité selon UL 94 | V0 |
| Indice d'inflammabilité au fil incandescent GWFI selon EN 60695-2-12 | 850 |
| Température d'ignition au fil incandescent GWIT selon EN 60695-2-13 | 775 |
| Température des essais de pression à bille selon la norme EN 60695-10-2 | 125 °C |
| Remarque relative à l'application | Pour le raccordement sûr des conducteurs, toujours respecter un couple de serrage défini. En particulier pour les blocs de jonction pour C.I. à deux ou trois pôles, le picot individuel soudé n'est pas en mesure de supporter cela pour chaque point de contact. C'est la raison pour laquelle les blocs de jonction doivent être maintenus lors du raccordement des conducteurs (fixés manuellement et boîtier maintenu). |
| Dessin coté |  |
| Pas | 5,08 mm |
| Largeur [w] | 15,24 mm |
| Hauteur [h] | 17,3 mm |
| Longueur [l] | 11,6 mm |
| Hauteur de montage | 13,8 mm |
| Longueur du picot de soudage [P] | 3,5 mm |
| Dimensions des picots | 0,9 x 0,9 mm |
| Conception de circuits imprimés | |
| Diamètre de perçage | 1,3 mm |
| Distances dans l'air et lignes de fuite | |
| Groupe d'isolant | I |
| Tension d'isolement assignée (III/3) | 250 V |
| Tension de tenue aux chocs assignée (III/3) | 4 kV |
| Tension d'isolement assignée (III/2) | 400 V |
| Tension de choc assignée (III/2) | 4 kV |
| Tension d'isolement assignée (II/2) | 630 V |
| Tension de tenue aux chocs assignée (II/2) | 4 kV |
| Conditions ambiantes | |
| Température ambiante (fonctionnement) | -40 °C ... 100 °C (En fonction de la courbe de capacité de courant / de derating) |
| Température ambiante (stockage/transport) | -40 °C ... 70 °C |
| Humidité rel. de l'air (stockage/transport) | 30 % ... 70 % |
| Température ambiante (montage) | -5 °C ... 100 °C |
| Type de conditionnement | emballé dans un carton |
