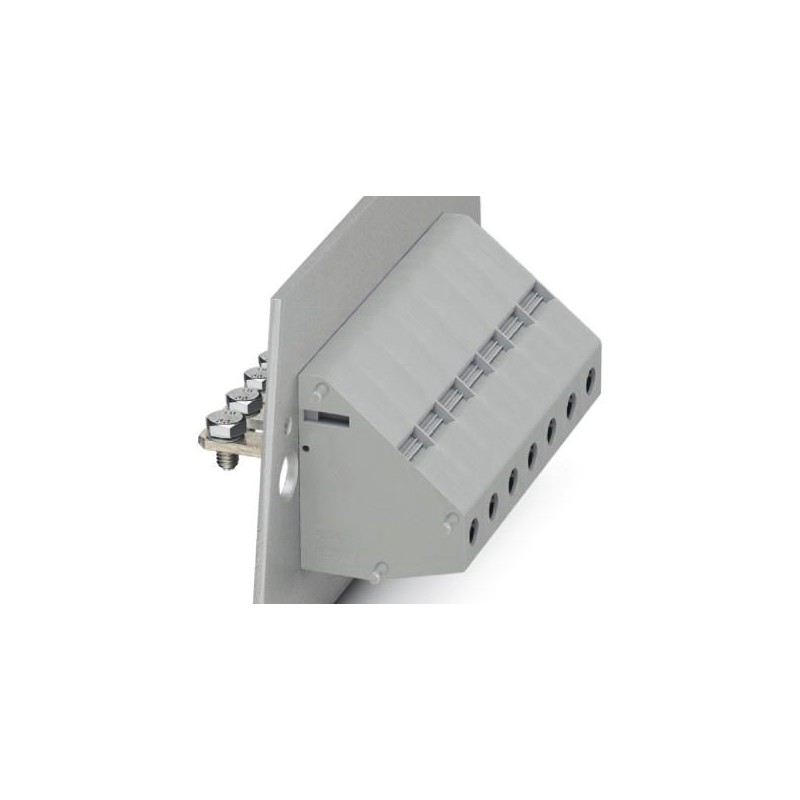

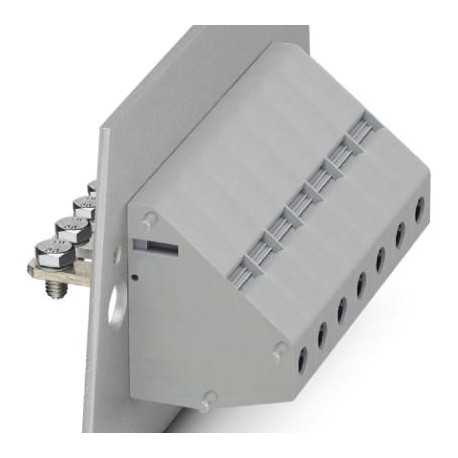

HDFKV 25-VP/Z 0714150 PHOENIX CONTACT BJ de traversée, Mode de raccordement: Raccordement vissé, Raccordemen..
HDFKV 25-VP/Z
0714150
PHOENIX_CONTACT
25
BJ de traversée, Mode de raccordement: Raccordement vissé, Raccordement par tige filetée, Courant de charge: 125 A, Section: 6 mm²
Blocs de jonction > Borne traversante
Connecteurs PCB
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Généralités
| Nombre d'étages | 1 |
|---|---|
| Nombre de connexions | 2 |
| Section nominale | 25 mm² |
| Coloris | gris |
| Matériau isolant | PA |
| Classe d'inflammabilité selon UL 94 | V0 |
Généralités
| Courant de charge maximal | 125 A |
|---|---|
| Tension de choc assignée | 6 kV |
| Degré de pollution | 3 |
| Catégorie de surtension | III |
| Groupe d'isolant | I |
| Connexion selon la norme | CEI 60947-7-1 |
| Intensité nominale IN | 101 A |
| Courant de charge maximal | 125 A |
| Tension nominale UN | 500 V |
| Paroi latérale ouverte | nein |
| Nombre de pôles | 1 |
Dimensions
| Largeur | 15,1 mm |
|---|---|
| Longueur | 74 mm |
Caractéristiques de raccordement
| Remarque | Serre-fils |
|---|---|
| Côté raccordement | Etage 1 extérieur 1 |
| Mode de raccordement | Raccordement vissé |
| Section de conducteur rigide min. | 6 mm² |
| Section de conducteur rigide max. | 35 mm² |
| Section de conducteur souple min. | 10 mm² |
| Section de conducteur souple max. | 25 mm² |
| Section du conducteur AWG min. | 10 |
| Section du conducteur AWG max. | 2 |
| Section de conducteur souple avec embout sans cône d'entrée isolant max. | 4 mm² |
| 25 mm² | |
| Section de conducteur souple avec embout et cône d'entrée isolant min. | 4 mm² |
| Section de conducteur souple avec embout et cône d'entrée isolant max. | 25 mm² |
| 2 conducteurs rigides de même section min. | 2,5 mm² |
| 2 conducteurs rigides de même section max. | 10 mm² |
| 2 conducteurs souples de même section min. | 4 mm² |
| 2 conducteurs souples de même section max. | 10 mm² |
| 2 conducteurs souples de même section avec AEH sans cône d'entrée isolant min. | 2,5 mm² |
| 2 conducteurs souples de même section avec AEH sans cône d'entrée isolant max. | 10 mm² |
| 2 conducteurs souples de même section avec TWIN-AEH et cône d'entrée isolant min. | 2,5 mm² |
| 2 conducteurs souples de même section avec TWIN-AEH et cône d'entrée isolant max. | 10 mm² |
| Longueur à dénuder | 19 mm |
| Gabarit | B8 |
| Filetage vis | M5 |
| Couple de serrage min. | 4 Nm |
| Couple de serrage max. | 4,5 Nm |
| Côté raccordement | Etage 1 intérieur 1 |
| Mode de raccordement | Raccordement par tige filetée |
| Filetage vis | M6 |
| Couple de serrage min. | 6 Nm |
| Couple de serrage max. | 8 Nm |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CONNECTEURS FR.pdf | 14 Mbytes |
|
| PHOENIX CONTACT-0714150-HDFKV 25-VP/Z | 121 Kbytes |
|
