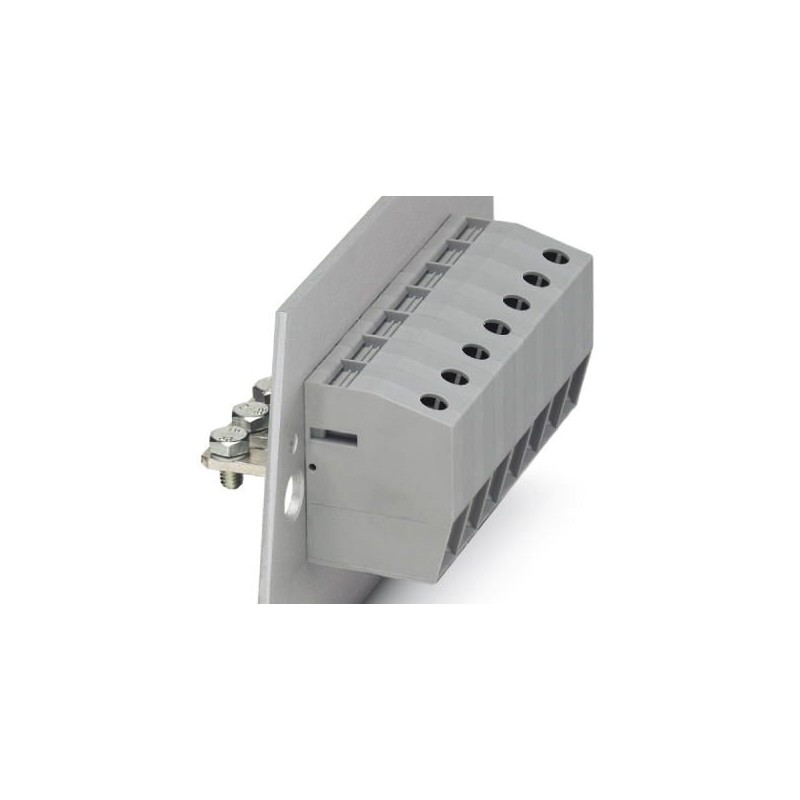

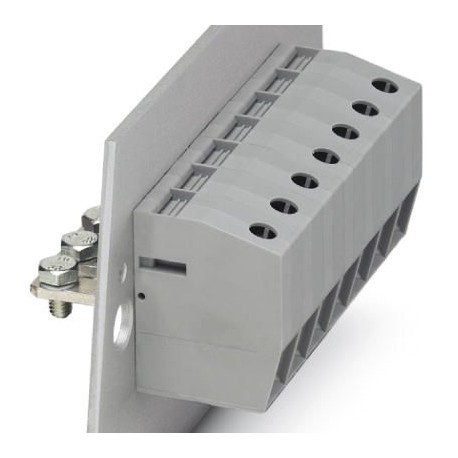

HDFK 25-VP 0709136 PHOENIX CONTACT BJ de traversée, Mode de raccordement: Raccordement vissé, Raccordement p..
HDFK 25-VP
0709136
PHOENIX_CONTACT
50
BJ de traversée, Mode de raccordement: Raccordement vissé, Raccordement par cosse, Courant de charge: 125 A, Section: 6 mm²
Bornier, type de raccordement : Raccord à vis avec capsule de traction, Raccordement des bornes, nombre de pôles : 1, courant de charge : 101 A, section : 6 mm² - 35 mm², sens de raccordement du conducteur par rapport au sens de la fiche : 0 °, largeur : 15 mm
Blocs de jonction > Borne traversante
Connecteurs PCB
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Généralités
| Nombre d'étages | 1 |
|---|---|
| Nombre de connexions | 2 |
| Section nominale | 25 mm² |
| Coloris | gris |
| Matériau isolant | PA |
| Classe d'inflammabilité selon UL 94 | V0 |
Généralités
| Tension de choc assignée | 6 kV |
|---|---|
| Degré de pollution | 3 |
| Catégorie de surtension | III |
| Groupe d'isolant | I |
| Connexion selon la norme | CEI 60947-7-1 |
| Intensité nominale IN | 101 A |
| Courant de charge maximal | 125 A |
| Tension nominale UN | 500 V |
| Paroi latérale ouverte | nein |
| Nombre de pôles | 1 |
Dimensions
| Largeur | 15,1 mm |
|---|---|
| Longueur | 68,6 mm |
Caractéristiques de raccordement
| Remarque | Serre-fils |
|---|---|
| Côté raccordement | extérieur |
| Mode de raccordement | Raccordement vissé |
| Remarque | Attention : dans la zone de téléchargement, vous trouverez des publications d'articles, des sections raccordables et des remarques quant au raccordement de conducteurs en aluminium. |
| Section de conducteur rigide min. | 6 mm² |
| Section de conducteur rigide max. | 35 mm² |
| Section de conducteur souple min. | 10 mm² |
| Section de conducteur souple max. | 25 mm² |
| Section du conducteur AWG min. | 10 |
| Section du conducteur AWG max. | 2 |
| Section de conducteur souple avec embout sans cône d'entrée isolant max. | 4 mm² |
| 25 mm² | |
| Section de conducteur souple avec embout et cône d'entrée isolant min. | 4 mm² |
| Section de conducteur souple avec embout et cône d'entrée isolant max. | 25 mm² |
| 2 conducteurs rigides de même section min. | 2,5 mm² |
| 2 conducteurs rigides de même section max. | 10 mm² |
| 2 conducteurs souples de même section min. | 4 mm² |
| 2 conducteurs souples de même section max. | 10 mm² |
| 2 conducteurs souples de même section avec AEH sans cône d'entrée isolant min. | 2,5 mm² |
| 2 conducteurs souples de même section avec AEH sans cône d'entrée isolant max. | 10 mm² |
| 2 conducteurs souples de même section avec TWIN-AEH et cône d'entrée isolant min. | 2,5 mm² |
| 2 conducteurs souples de même section avec TWIN-AEH et cône d'entrée isolant max. | 10 mm² |
| Longueur à dénuder | 19 mm |
| Gabarit | B8 |
| Filetage vis | M5 |
| Couple de serrage min. | 4 Nm |
| Couple de serrage max. | 4,5 Nm |
| Côté raccordement | intérieur |
| Mode de raccordement | Raccordement par cosse |
| Filetage vis | M6 |
| Couple de serrage min. | 6 Nm |
| Couple de serrage max. | 8 Nm |
