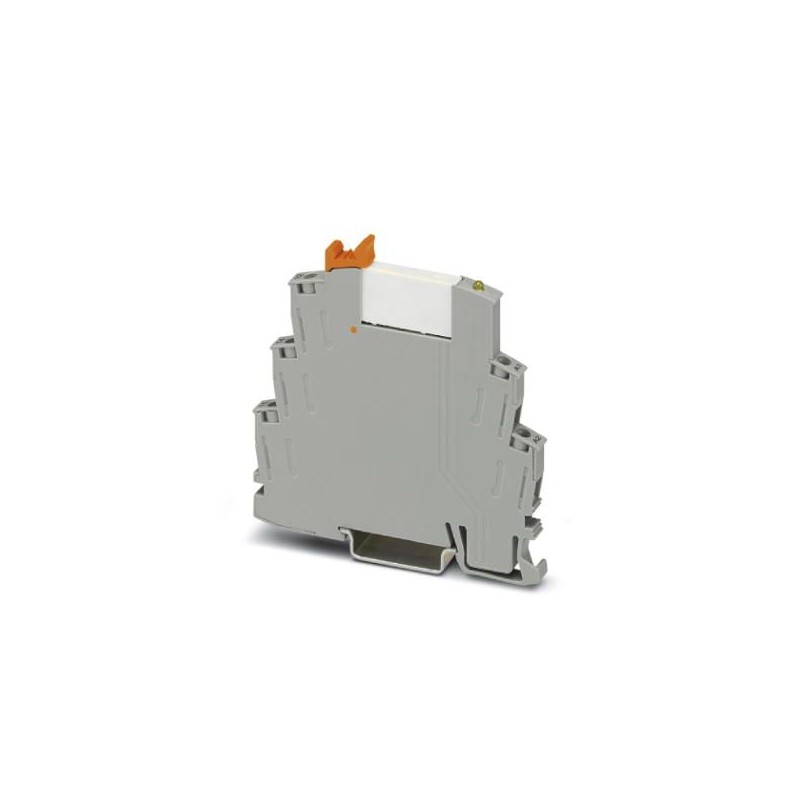

RIF-0-RSC-12DC/21 2903375 PHOENIX CONTACT Module à relais
RIF-0-RSC-12DC/21
2903375
PHOENIX_CONTACT
10
Module à relais
Module de relais pré-assemblé avec raccord à vis, composé de : prise de relais avec éjecteur et relais avec contact de puissance. Type de contact : 1 contact commuté. Tension d’entrée : 12 V DC
Interface
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 2903375 |
|---|---|
| Unité de conditionnement | 10 pcs |
| Quantité minimum de commande | 10 pcs |
| Page catalogue | Page 334 (C-5-2017) |
| GTIN | 4046356731645 |
| Poids par pièce (hors emballage) | 0,032 KGM |
| Numéro du tarif douanier | 85364110 |
| Pays d'origine | CZ (République tchèque) |
Remarque
| Restriction d'utilisation | CEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements |
|---|
Umgebungsbedingungen
| Température ambiante (fonctionnement) | -40 °C ... 60 °C |
|---|---|
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
Côté excitation
| Tension nominale d'entrée UN | 12 V DC |
|---|---|
| Plage de tension d'entrée rapportée à UN | voir diagramme |
| Courant d'entrée typique pour UN | 16 mA |
| Temps d'amorçage typique | 5 ms |
| Temps de retombée typique | 8 ms |
| Tension de la bobine | 12 V DC |
| Circuit de protection | Diode roue libre |
| Témoin de présence de la tension de service | LED jaune |
| Puissance dissipée en condition nominale | 0,19 W |
Côté contact
| Type de contact | 1 inverseur |
|---|---|
| Type du contact de commutation | Contact simple |
| Matériau des contacts | AgSnO |
| Tension de commutation maximale | 250 V AC/DC |
| Tension de commutation minimale | 5 V (pour 100 mA) |
| Courant de commutation minimal | 10 mA (pour 12 V) |
| Intensité permanente limite | 6 A |
| Puissance de coupure (charge ohmique) max. | 140 W (pour 24 V DC) |
| 20 W (à 48 V DC) | |
| 18 W (à 60 V DC) | |
| 23 W (à 110 V DC) | |
| 40 W (à 220 V DC) | |
| 1500 VA (pour 250 V AC) | |
| Pouvoir de coupure | 1 A (à 24 V, DC13) |
| 0,2 A (à 110 V, DC13) | |
| 0,1 A (à 220 V, DC13) | |
| 3 A (à 24 V, AC15) | |
| 3 A (à 120 V, AC15) | |
| 3 A (à 230 V, AC15) |
Anschlussdaten 1
| Dénomination connexion | Côté excitation |
|---|---|
| Type de raccordement | Raccordement vissé |
| Longueur à dénuder | 7 mm |
| Section de conducteur rigide | 0,5 mm² ... 4 mm² |
| Section de câble rigide (2 conducteurs de même section) | 0,5 mm² ... 1,5 mm² |
| Section de conducteur souple | 0,5 mm² ... 2,5 mm² |
| 0,5 mm² ... 2,5 mm² (Avec embout sans cône d'entrée isolant) | |
| 0,5 mm² ... 1,5 mm² (Embout avec cône isolant en plastique) | |
| Section de câble flexible (2 conducteurs de même section) | 0,5 mm² ... 1,5 mm² |
| 0,5 mm² ... 1 mm² (Embout et cône d'entrée isolant TWIN) | |
| Section conduct. AWG | 20 ... 12 (rigide) |
| 20 ... 14 (souple) | |
| Couple de serrage | 0,5 Nm ... 0,6 Nm |
Anschlussdaten 2
| Dénomination connexion | Côté contact |
|---|---|
| Type de raccordement | Raccordement vissé |
| Longueur à dénuder | 7 mm |
| Section de conducteur rigide | 0,5 mm² ... 4 mm² |
| Section de câble rigide (2 conducteurs de même section) | 0,5 mm² ... 1,5 mm² |
| Section de conducteur souple | 0,5 mm² ... 2,5 mm² |
| 0,5 mm² ... 2,5 mm² (Avec embout sans cône d'entrée isolant) | |
| 0,5 mm² ... 1,5 mm² (Embout avec cône isolant en plastique) | |
| Section de câble flexible (2 conducteurs de même section) | 0,5 mm² ... 1,5 mm² |
| 0,5 mm² ... 1 mm² (Embout et cône d'entrée isolant TWIN) | |
| Section conduct. AWG | 20 ... 12 (rigide) |
| 20 ... 14 (souple) | |
| Couple de serrage | 0,5 Nm ... 0,6 Nm |
Généralités
| Tension d'essai bobine de relais/contact de relais | 4 kVeff(50 Hz, 1 min) |
|---|---|
| Mode de fonctionnement | 100 % ED |
| Indice de protection | IP20 (Socle pour relais) |
| RT III (Relais) | |
| Durée de vie mécanique | env. 2x 107cycles |
| Durée de vie électrique | voir diagramme |
| Emplacement pour le montage | indifférent |
| Conseils pour le montage | Juxtaposables |
| Poids net (SAP) | 32 g |
Normes et spécifications
| Normes/Prescriptions | DIN EN 50178 |
|---|---|
| Tension d'isolement assignée | 250 V AC |
| Tension de choc assignée | 6 kV |
| Isolant | isolation sécurisée |
| Degré de pollution | 2 |
| Catégorie de surtension | III |
| Classe d'inflammabilité selon UL 94 | V2 |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Contenu du kit
Classifications
eCl@ss 5.027371601eCl@ss 5.127371600eCl@ss 6.027371600eCl@ss 7.027371601eCl@ss 8.027371601eCl@ss 9.027371601
