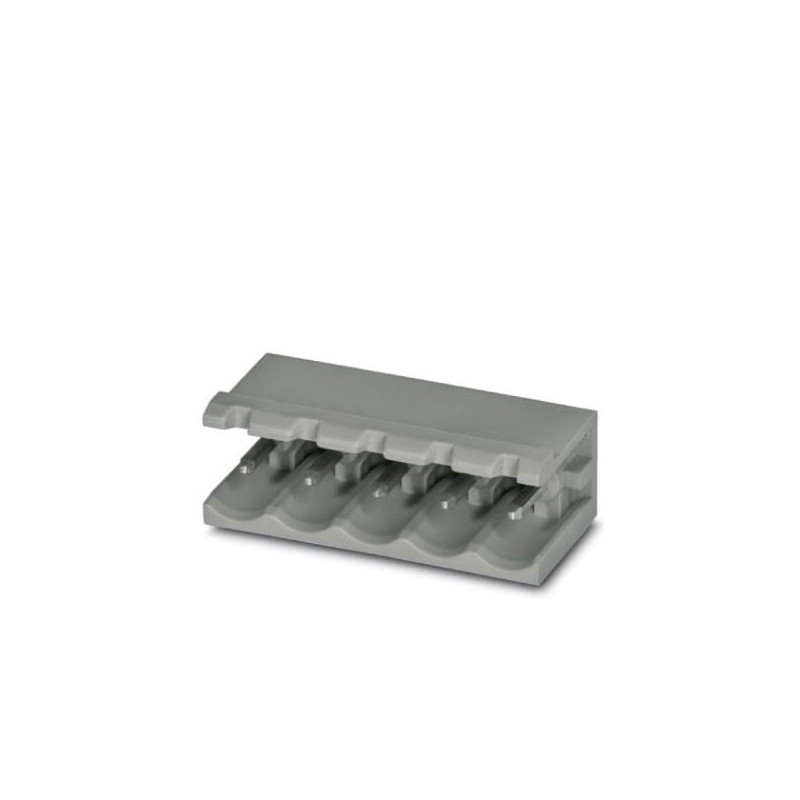

BCH-508H-21 GN 5446503 PHOENIX CONTACT Connecteur pour C.I.
BCH-508H-21 GN
5446503
PHOENIX_CONTACT
100
Connecteur pour C.I.
Embase de circuit imprimé, intensité nominale: 12 A, tension assignée (III/2): 320 V, section nominale: 1,5 mm², nombre de pôles: 21, pas: 5,08 mm, coloris: blanc vert, surface des contacts: étain, montage: Soudage à la vague, plan des broches: Brochage linéaire, longueur de broche [P]: 3,5 mm
Connecteurs > Connecteur de circuit imprimé
Connecteurs PCB
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 5446503 |
|---|---|
| Unité de conditionnement | 100 pcs |
| Quantité minimum de commande | 100 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| GTIN | 4046356833110 |
| Poids par pièce (hors emballage) | 0,008 KGM |
| Numéro du tarif douanier | 85366930 |
| Pays d'origine | CN (Chine) |
Dimensions
| Longueur [ l ] | 12 mm |
|---|---|
| Largeur | 106,68 mm |
| Pas | 5,08 mm |
| Cote a | 101,6 mm |
| Largeur [ w ] | 106,68 mm |
| Hauteur [ h ] | 12,1 mm |
| Hauteur de montage | 8,6 mm |
| Longueur du picot | 3,5 mm |
| Dimensions des picots | 1 x 1 mm |
| Longueur | 12 mm |
Généralités
| Famille d'articles | BCH-H |
|---|---|
| Groupe d'isolant | I |
| Tension de choc assignée (III/3) | 4 kV |
| Tension de choc assignée (III/2) | 4 kV |
| Tension de choc assignée (II/2) | 4 kV |
| Tension de référence (III/3) | 250 V |
| Tension assignée (III/2) | 320 V |
| Tension assignée (II/2) | 400 V |
| Connexion selon la norme | EN-VDE |
| Intensité nominale IN | 12 A |
| Courant de charge maximal | 12 A |
| Matériau isolant | PA |
| Classe d'inflammabilité selon UL 94 | V0 |
| Coloris | blanc vert |
| Nombre de pôles | 21 |
Normes et spécifications
| Connexion selon la norme | EN-VDE |
|---|---|
| CUL | |
| Classe d'inflammabilité selon UL 94 | V0 |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss
| eCl@ss 4.0 | 27260700 |
|---|---|
| eCl@ss 4.1 | 27260700 |
| eCl@ss 5.0 | 27260700 |
| eCl@ss 5.1 | 27260700 |
| eCl@ss 6.0 | 27260700 |
| eCl@ss 7.0 | 27440402 |
| eCl@ss 8.0 | 27440402 |
| eCl@ss 9.0 | 27440402 |
UNSPSC
| UNSPSC 6.01 | 30211801 |
|---|---|
| UNSPSC 7.0901 | 39121432 |
| UNSPSC 11 | 39121432 |
| UNSPSC 12.01 | 39121409 |
| UNSPSC 13.2 | 39121409 |
| UNSPSC 18.0 | 39121409 |
| UNSPSC 19.0 | 39121409 |
| UNSPSC 20.0 | 39121409 |
| UNSPSC 21.0 | 39121409 |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CONNECTEURS FR.pdf | 14 Mbytes |
|
