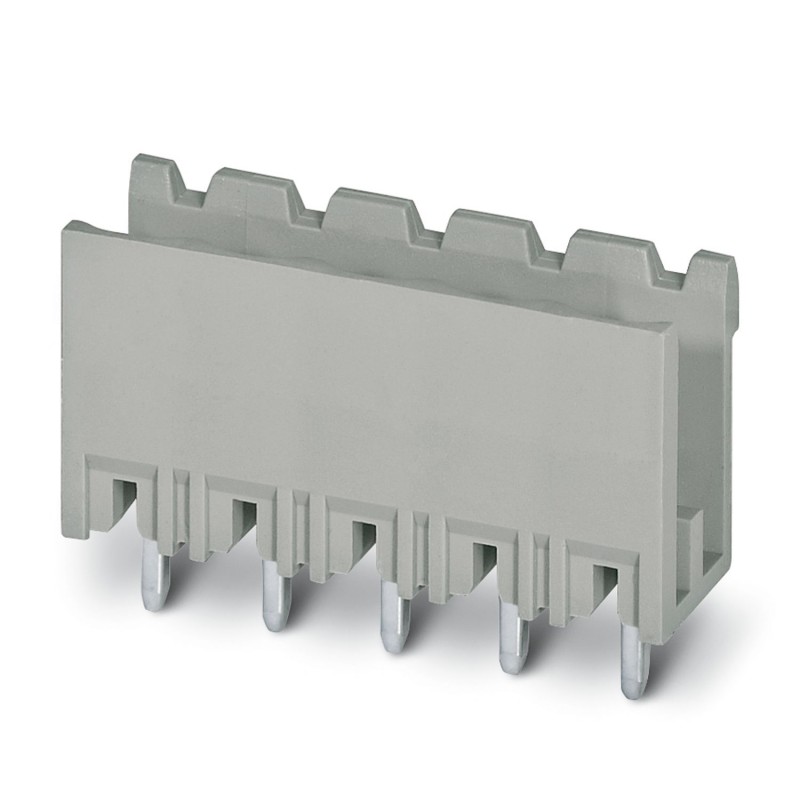

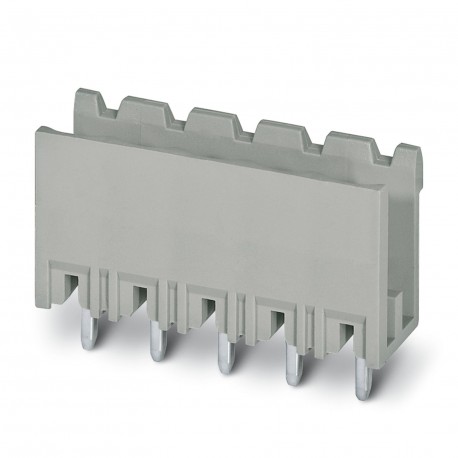

BCH-500V- 3 GN 5445672 PHOENIX CONTACT La base du boîtier,le Courant nominal: 12 A,Tension assignée (III/2):..
BCH-500V-3 GN
5445672
PHOENIX_CONTACT
100
La base du boîtier,le Courant nominal: 12 A,Tension assignée (III/2): 320 V,N. º pôles: 3,Pas: 5 mm,Couleur: vert blanchâtre,Surface des contacts: Étain,Montage: vague de Soudure
Boîtier de base de la carte de circuit imprimé, section nominale : 2,5 mm², couleur : vert cassé, courant nominal : 12 A, tension nominale (III/2) : 320 V, surface de contact : étain, type de connexion de contact : mâle, nombre de potentiels : 3, nombre de rangées : 1, nombre de pôles : 3, nombre de connexions : 3, famille d’articles : BCH-V, pas : 5 mm, montage : soudure à la vague, disposition des broches : Disposition linéaire des broches, longueur des broches [P] : 3,9 mm, nombre de broches à souder par potentiel : 1, système enfichable : BASICLINE 2.5, orientation de la face enfichable : standard, serrure : sans, type de fixation : sans, type d’emballage : en boîte
Embases pour circuits imprimés, section nominale : 2,5 mm2, couleur : vert pastel, courant nominal : 12 A, tension nominale (III/2) : 320 V, surface de contact : Sn, type de connexion de contact : broche, nombre de potentiels : 3, nombre de rangées : 1, nombre de positions : 3, nombre de connexions : 3, gamme de produits : BCH-V, pas : 5 mm, montage : soudure à la vague, disposition des broches : goupille linéaire, broche à souder [P] : 3,9 mm, nombre de broches à souder par potentiel : 1, système enfichable : BASICLINE 2,5, Alignement du modèle de connecteur à broches : Standard, verrouillage : sans, montage : sans, type d’emballage : emballé dans du carton
Connecteurs > Connecteur de circuit imprimé
Connecteurs PCB
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲| Type de produit | En-têtes de PCB |
| Famille de produits | BCH-V |
| Gamme de produits | COMBICON Connecteurs M |
| type | Standard |
| Nombre de postes | 3 |
| Tanguer | 5 mm |
| Nombre de connexions | 3 |
| Nombre de lignes | 1 |
| Nombre de potentiels | 3 |
| Bride de montage | sans |
| Disposition des broches | Épinglage linéaire |
| Broches à souder par potentiel | 1 |
| Statut de la gestion des données | |
| Révision de l’article | 00 |
| Courant nominal IN | 12 A |
| Tension nominale UN | 320 V |
| Résistance au contact | 3,7 mΩ |
| Tension nominale (III/3) | 250 V |
| Tension de surtension nominale (III/3) | 4 kV |
| Tension nominale (III/2) | 320 V |
| Tension de surtension nominale (III/2) | 4 kV |
| Tension nominale (II/2) | 400 V |
| Tension de surtension nominale (II/2) | 4 kV |
| Type de montage | Soudure à la vague |
| Disposition des broches | Épinglage linéaire |
| Données sur les matériaux - contact | |
| note | Conforme à la norme DEEE/RoHS, exempt de moustaches selon la norme CEI 60068-2-82/JEDEC JESD 201 |
| Matériel de contact | Alliage de cuivre |
| Caractéristiques de surface | Étamé |
| Surface de contact métallique (couche supérieure) | Étain (4 - 8 μm Sn) |
| Surface de contact métallique (couche intermédiaire) | Nickel (1,5 - 4 μm Ni) |
| Zone de soudure de surface métallique (couche supérieure) | Étain (4 - 8 μm Sn) |
| Zone de soudure de surface métallique (couche intermédiaire) | Nickel (1,5 - 4 μm Ni) |
| Caractéristiques des matériaux - boîtier | |
| Couleur (boîtier) | vert pastel (6019) |
| Matériau isolant | PAPA |
| Groupe de matériaux isolants | Je |
| CTI selon IEC 60112 | 600 |
| Indice d’inflammabilité selon UL 94 | V0 |
| Indice d’inflammabilité au fil incandescent GWFI selon la norme EN 60695-2-12 | 850 |
| Température d’allumage du fil incandescent GWIT selon EN 60695-2-13 | 775 |
| Température pour le test de pression de bille selon la norme EN 60695-10-2 | 125 °C |
| Remarques sur le fonctionnement | Conformément à la norme CEI 61984, les connecteurs COMBICON n’ont pas de puissance de commutation (COC). Lors de l’utilisation prévue, ils ne doivent pas être branchés ou déconnectés lorsqu’ils transportent une tension ou sont en charge. |
| Dessin dimensionnel |  |
| Tanguer | 5 mm |
| Largeur [w] | 15 mm |
| Hauteur [h] | 15,9 millimètre |
| Longueur [l] | 8,6 millimètre |
| Hauteur installée | 12 mm |
| Longueur de la broche à souder [P] | 3,9 mm |
| Dimensions de la broche | 1 x 1 millimètre |
| Conception de circuits imprimés | |
| Diamètre du trou | 1,4 mm |
| Inspection visuelle | |
| Spécification | CEI 60512-1-1 :2002-02 |
| Résultat | Test réussi |
| Vérification des dimensions | |
| Spécification | CEI 60512-1-2 :2002-02 |
| Résultat | Test réussi |
| Résistance des inscriptions | |
| Spécification | CEI 60068-2-70 :1995-12 |
| Résultat | Test réussi |
| Polarisation et codage | |
| Spécification | CEI 60512-13-5 :2006-02 |
| Résultat | Test réussi |
| Forces d’insertion et de retrait | |
| Résultat | Test réussi |
| Non. Nombre de cycles | 25 |
| Résistance à l’insertion par pos. env. | 10 N |
| Force de retrait par pos. env. | 7 N |
| Essai thermique Groupe d’essai C | |
| Spécification | CEI 60512-5-1 :2002-02 |
| Nombre de positions testées | 16 |
| Résistance d’isolation | |
| Spécification | CEI 60512-3-1 :2002-02 |
| Résistance d’isolement, positions voisines | > 5 MΩ |
| Dégagements d’air et lignes de fuite | |
| Spécification | CEI 60664-1 :2007-04 |
| Groupe de matériaux isolants | Je |
| Indice de suivi comparatif (CEI 60112) | CTI 600 |
| Tension d’isolement nominale (III/3) | 250 V |
| Tension de surtension nominale (III/3) | 4 kV |
| valeur de dégagement minimale - champ non homogène (III/3) | 3 mm |
| Lignes de fuite minimales (III/3) | 3,2 millimètre |
| Tension d’isolement nominale (III/2) | 320 V |
| Tension de surtension nominale (III/2) | 4 kV |
| valeur de dégagement minimale - champ non homogène (III/2) | 3 mm |
| Lignes de fuite minimales (III/2) | 3 mm |
| Tension d’isolement nominale (II/2) | 400 V |
| Tension de surtension nominale (II/2) | 4 kV |
| valeur de dégagement minimale - champ non homogène (II/2) | 3 mm |
| Lignes de fuite minimales (II/2) | 3 mm |
| Test de vibration | |
| Spécification | CEI 60068-2-6 :2007-12 |
| fréquence | 10 - 150 - 10 Hz |
| Vitesse de balayage | 1 octave/min |
| Amplitude | 0,35 mm (10 Hz ... 60,1 Hz) |
| Accélération | 5g (60,1 Hz ... 150 Hz) |
| Durée du test par axe | 2,5 h |
| Mode d’emploi de l’essai | Axes X, Y et Z |
| Test de durabilité | |
| Spécification | CEI 60512-9-1 :2010-03 |
| Tension de tenue aux impulsions au niveau de la mer | 4,8 kV |
| Résistance de contact R1 | 3,7 mΩ |
| Résistance de contact R2 | 3,7 mΩ |
| Cycles d’insertion/retrait | 25 |
| Résistance d’isolement, positions voisines | > 5 MΩ |
| Essai climatique | |
| Spécification | ISO 22479 :2019-05 |
| Contraintes corrosives | 0,2 dm3AINSI2sur 300 dm3/40 °C/1 cycle |
| Contrainte thermique | 100 °C/168 h |
| Tension de tenue à la fréquence d’alimentation | 2,21 kV |
| Conditions ambiantes | |
| Température ambiante (fonctionnement) | -40 °C ... 100 °C (en fonction de la courbe de déclassement) |
| Température ambiante (stockage/transport) | -40 °C ... 70 °C |
| Humidité relative (stockage/transport) | 30 % ... 70 % |
| Température ambiante (assemblage) | -5 °C ... 100 °C |
| Type d’emballage | emballé dans du carton |
| Caractéristique | Valeur |
|---|---|
| Finition du connecteur (EF007495) | Connecteur fixé |
| Finition des contacts (EF001587) | Broche |
| Nombre de pôles (EF001391) | 3 |
| Nombre de rangées de contacts à fiche (EF006935) | 1 |
| Dimension des contacts (EF007326) | 5 mm |
| Dimension des raccordements (EF006827) | 5 mm |
| Courant assigné In (EF008250) | 12 A |
| Tension assignée (EF000228) | 320 V |
| Tension nominale de tenue aux chocs (EF002993) | 4 kV |
| Catégorie de surtension (EF006785) | III |
| Degré de pollution (EF006786) | 2 |
| Matériau du revêtement de contact (EF004020) | Étain |
| Finition du raccordement électrique (EF003961) | Autre |
| Diamètre de la broche de raccordement (EF006823) | 1.4 mm |
| Longueur de la broche (EF006825) | 3.9 mm |
| Matériau du corps isolant (EF007543) | Autre |
| Couleur du boîtier (EF000136) | Autre |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V0 |
| Température de fonctionnement (EF002393) | -40 °C |
| Type de fixation (EF002442) | Autre |
| Type de banderolage (EF007011) | Carton (pour CMS) |
