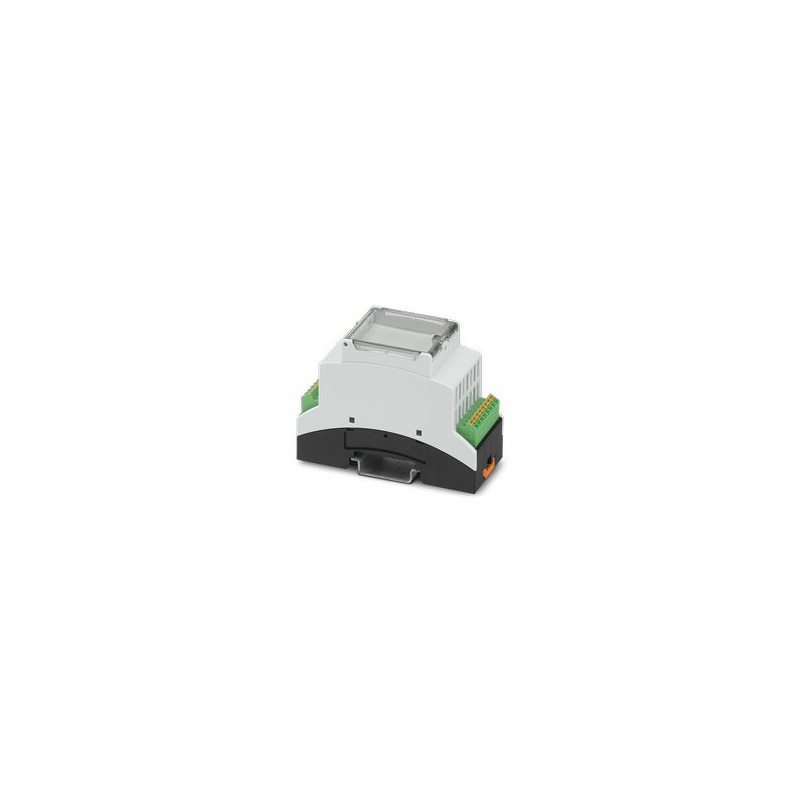

BC 35,6-KIT-U11-7035 + 2SPTA8 1311003 PHOENIX CONTACT Boîte de rail pour utilisation dans les distributeurs ..
BC 35,6-KIT-U11-7035 + 2SPTA8
1311003
PHOENIX_CONTACT
Boîte de rail pour utilisation dans les distributeurs d’installation selon DIN 43880, pour installation sur rail DIN, avec couvercle basculant transparent, couleur : noir (similaire RAL 9005), largeur : 35,6 mm, hauteur : 89,7 mm, profondeur : 60,7 mm, y compris 2 bornes pour circuit imprimé, 8 pôles, enfichable, pour 1 mm², courant nominal : 9 A, 200 V avec 2 bornes pour circuit imprimé, 8 pôles, enfichable, pour 1 mm², courant nominal : 9 A, 200 V, surface de la carte de circuit imprimé : 2400 mm²
Armoires, coffrets, boites, baies, pupitres et accessoires > Coffret électronique vide
Boîtiers
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲| Généralités | Veuillez tenir compte des instructions de montage dans la zone de téléchargement. |
| Généralités | L’indication de la surface du circuit imprimé est indicative et fait référence à un circuit imprimé de base. Le boîtier peut également accueillir plusieurs cartes de circuits imprimés. |
| Type de produit | Ensemble de coquilles |
| Famille de produits | J.-C. 35,6 |
| Nombre de poteaux | 16 |
| Nombre max. de pôles | 16 (pas : 3,5 mm) |
| Exécution | pour montage sur rail DIN, avec couvercle basculant transparent |
| incl. 2 bornes pour circuit imprimé, 8 pôles, Push-in, pour 1 mm², courant nominal : 9 A, 200 V incl. 2 bornes pour circuit imprimé, 8 pôles, Push-in, pour 1 mm², courant nominal : 9 A, 200 V | |
| Type de logement | Boîtier de rail pour une utilisation dans les répartiteurs d’installation selon DIN 43880 |
| Trou d’aération disponible | oui |
| Série de boîtiers | Av. J.-C |
| Schéma de dimension |  |
| Largeur | 35,6 millimètre |
| hauteur | 89,7 millimètre |
| profondeur | 60,7 millimètre |
| Profondeur à partir du bord supérieur du rail DIN | 54,7 millimètre |
| Unité de division | 2 pièces |
| taille | 86,4 mm x 31,7 mm (dimensions du circuit imprimé) |
| Conception de circuits imprimés | |
| Epaisseur de la carte de circuit imprimé | 1,4 mm ... 1,8 millimètre |
| couleur | Noir (9005) |
| Couleur (capuchon du boîtier) | transparent |
| Classe d’inflammabilité selon UL 94 | V0 |
| Matériau isolant | Polycarbonate |
| Matériau de la coque | polycarbonate |
| Conditions environnementales | |
| Code IP maximal réalisable | IP20 (en) |
| Température ambiante (service) | -40 °C ... 105 °C (en fonction de la dissipation) |
| Température ambiante (stockage/transport) | -40 °C ... 70 °C |
| Température ambiante (montage) | -5 °C ... 100 °C |
| Humidité relative de l’air (stockage/transport) | 95 % |
| Nombre de boîtiers de circuits imprimés | 9 |
| Type de fixation de la carte de circuit imprimé | Blocus |
| Surface totale du PCB | 2400 mm² |
| Epaisseur de la carte de circuit imprimé | 1,4 mm ... 1,8 millimètre |
| Type de montage | Montage sur rail/montage mural |
| Position pour le montage | parallèle au rail DIN |
| Type d’emballage | Emballage en boîte |
| Type d’emballage extérieur | carton |
| Caractéristique | Valeur |
|---|---|
| Matériau (EF002169) | Autre |
| Couleur (EF000007) | Noir |
