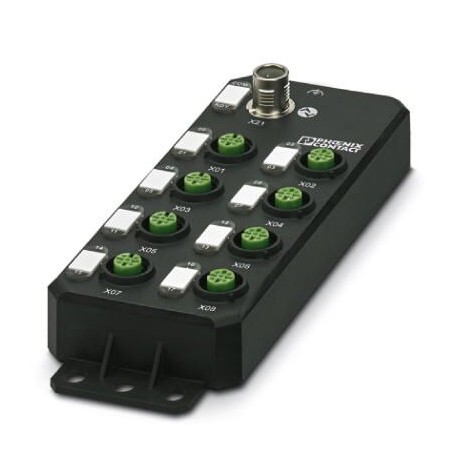

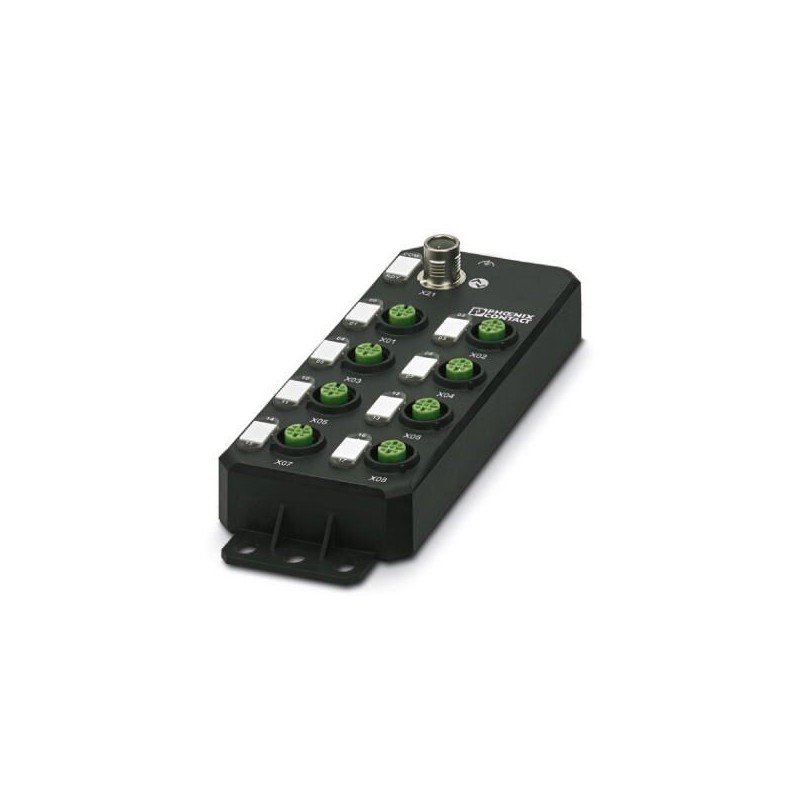

AXL E IOL DI16 M12 6P 2702660 PHOENIX CONTACT Système d'entrées TOR Axioline E via IO-Link dans un boîtier e.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

AXL E IOL DI16 M12 6P 2702660 PHOENIX CONTACT Système d'entrées TOR Axioline E via IO-Link dans un boîtier e..

AXL E IOL DI16 M12 6P

2702660

PHOENIX_CONTACT

Système d'entrées TOR Axioline E via IO-Link dans un boîtier en plastique avec un port IO-Link A et 16 entrées, 24 V DC, connectique à 4 conducteurs, raccordement autodénudant M12

Dispositif d’entrée numérique Axioline E via IO-Link dans un boîtier en plastique avec un port IO-Link A et 16 entrées, 24 V DC, technologie à 4 conducteurs, technologie de connexion rapide M12

Plus de détails


Commande industrielle API > Bus de terrain, périphérie déc. - module d'entrées/sorties numérique

I / O

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

Prix total: $295.66
Prix unitaire: $295.66
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Related products

▲

Les plus vendus

▲

En savoir plus

▲


Données commerciales

Code de commande2702660
Unité de conditionnement1 pcs
Page cataloguePage 180 (C-6-2019)
GTIN4055626280103
Poids par pièce (hors emballage)0,296 KGM
Numéro du tarif douanier85176200
Pays d'origineDE (Allemagne)

Schémas

Dessin de la connexion

Dessin de la connexion

Dessin coté

Dessin coté

Haut de la page

Remarque

Restriction d'utilisationCEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements
Haut de la page

Cotes

Dessin coté
Largeur60 mm
Hauteur141 mm
Profondeur20 mm
Renseignements sur les mesuresLa hauteur s'élève à 170 mm, colliers de fixation compris. La profondeur, connecteur inclus, est de 30 mm.
Haut de la page

Conditions d'environnement

Température ambiante (fonctionnement)-25 °C ... 60 °C
Température ambiante (stockage/transport)-25 °C ... 70 °C
Humidité de l'air admissible (service)5 % ... 95 %
Humidité de l'air admissible (stockage/transport)5 % ... 95 %
Pression atmosphérique (service)70 kPa ... 106 kPa (jusqu'à 3000 m d'altitude)
Pression atmosphérique (stockage/transport)70 kPa ... 106 kPa (jusqu'à 3000 m d'altitude)
Indice de protectionIP65/IP67
Haut de la page

Entrées tout-ou-rien

Description de l'entréeEN 61131-2 type 1 et 3
Type de raccordementConnecteur M12
Technique de raccordement4 fils
Nombre d'entrées16
Circuit de protectionProtection contre les surcharges et les courts-circuits de l'alimentation des capteurs
Protec. c. inversions polarité des entrées
Tension d'entrée nominale UIN24 V DC
Courant d'entrée nominal pour UINtyp. 2,4 mA
Temps de filtre d'entrée1 ms
Longueur du câblemax. 30 m (vers le capteur)
Plage de tension d'entrée signal « 0 »-3 V ... 5 V DC
Plage de tension d'entrée signal « 1 »11 V DC ... 30 V DC
Haut de la page

Généralités

Matériau du boîtierPocan®
Type de montageMontage mural
Colorisgris anthracite RAL 7016
Poids net295,6 g
Haut de la page

Isolation galvanique

Section contrôléeAlimentation 24 V / mise à la terre fonctionnelle (FE) 500 V AC 50 Hz 1 min.
Haut de la page

Normes et spécifications

Contrôles mécaniquesRésistance aux vibrations selon EN 60068-2-6/CEI 60068-2-6 5g
Chocs selon EN 60068-2-27/CEI 60068-2-27 30g, durée 11 ms, choc sous forme d'impulsion semi-sinusoïdale
Choc prolongé selon EN 60068-2-27/CEI 60068-2-27 10g
Classe de protectionIII (CEI 61140, EN 61140, VDE 0140-1)
Haut de la page

Environmental Product Compliance

China RoHSPériode d'utilisation conforme (EFUP) : 50 ans
La déclaration du fabricant dans l'onglet « Téléchargements » contient des informations détaillées sur les substances dangereuses.
Haut de la page

Classifications

eCl@ss

eCl@ss 6.027242600
eCl@ss 7.027242604
eCl@ss 8.027242604
eCl@ss 9.027242604
Haut de la page

ETIM

ETIM 5.0EC001599
ETIM 6.0EC001599
ETIM 7.0EC001599
Haut de la page

UNSPSC

UNSPSC 13.232151602
UNSPSC 18.032151602
UNSPSC 19.032151602
UNSPSC 20.032151602
UNSPSC 21.032151602
Haut de la page

ETIM for 2702660 Commande industrielle API (EC001599)
Caractéristique Valeur
Type de tension d'alimentation (EF002991) CC
Nombre d'entrées numériques (EF001992) 16
Nombre de sorties numériques (EF001993) 0
Entrées numériques configurables (EF008516) Non
Sorties numériques configurables (EF008520) Non
Courant d'entrée au signal 1 (EF001428) 0.0024 mA
Tension admissible à l'entrée (EF007554) -3 V
Type de tension d'entrée (EF003033) CC
Type de sortie numérique (EF003601) Sans
Protection contre les courts-circuits, sorties disponibles (EF003203) Non
Nombre d'interfaces matérielles Industrial Ethernet (EF003020) 0
Nombre d'interfaces matérielles PROFINET (EF006932) 0
Nombre d'interfaces matérielles en série RS-232 (EF003021) 0
Nombre d'interfaces matérielles en série RS-422 (EF003022) 0
Nombre d'interfaces matérielles en série RS-485 (EF003023) 0
Nombre d'interfaces matérielles en série TTY (EF003024) 0
Nombre d'interfaces matérielles parallèles (EF003026) 0
Nombre d'interfaces matérielles Wireless (EF006933) 0
Nombre d'interfaces matérielles USB (EF003025) 0
Nombre d'autres interfaces matérielles (EF003027) 1
Avec interface optique (EF003028) Non
supporte le protocole pour EtherCAT (EF017564) Non
Protocole pris en charge pour TCP/IP (EF003050) Non
Protocole pris en charge pour PROFIBUS (EF003052) Non
Protocole pris en charge pour CAN (EF003053) Non
Protocole pris en charge pour INTERBUS (EF003054) Non
Protocole pris en charge pour ASI (EF003051) Non
Protocole pris en charge pour KNX (EF003055) Non
Protocole pris en charge pour Modbus (EF003057) Non
Protocole pris en charge pour Data-Highway (EF003058) Non
Protocole pris en charge pour DeviceNet (EF003059) Non
Protocole pris en charge pour SUCONET (EF003060) Non
Protocole pris en charge pour LON (EF003017) Non
Protocole pris en charge pour PROFINET IO (EF007525) Non
Protocole pris en charge pour PROFINET CBA (EF007524) Non
Protocole pris en charge pour SERCOS (EF006657) Non
Protocole pris en charge pour Foundation Fieldbus (EF007522) Non
Protocole pris en charge pour EtherNet/IP (EF007521) Non
Protocole pris en charge pour AS-Interface Safety at Work (EF007519) Non
Protocole pris en charge pour DeviceNet Safety (EF007520) Non
Protocole pris en charge pour INTERBUS-Safety (EF006662) Non
Protocole pris en charge pour PROFIsafe (EF007526) Non
Protocole pris en charge pour SafetyBUS p (EF007527) Non
Protocole pris en charge pour autres systèmes de bus (EF003062) Oui
Standard radio Bluetooth (EF007178) Non
Standard radio WLAN 802.11 (EF007179) Non
Standard radio GPRS (EF008523) Non
Standard radio GSM (EF008524) Non
Standard radio UMTS (EF008525) Non
Maître IO-Link (EF007298) Oui
Composants système (EF004118) Oui
Classe de protection (IP) (EF005474) IP65/IP67
Temps de retard en cas de changement de signal (EF002382) 0 ms
Raccordement au bus de champ possible sur coupleur de bus séparé (EF004002) Oui
Montage possible sur barres profilées (EF003972) Non
Montage mural/direct possible (EF007020) Oui
Encastrement frontal possible (EF007016) Non
Montage sur rack possible (EF007018) Non
Adapté aux fonctions de sécurité (EF001597) Non
SIL conformément à IEC 61508 (EF009889) Sans
Niveau de performance selon EN ISO 13849-1 (EF007399) Sans
Matériel associé (Ex ia) (EF004141) Non
Matériel associé (Ex ib) (EF004142) Non
Catégorie de protection contre les explosions pour le gaz (EF003997) Sans
Catégorie de protection contre les explosions pour la poussière (EF003998) Sans
Largeur (EF000008) 59.8 mm
Hauteur (EF000040) 170 mm
Profondeur (EF000049) 29.9 mm
