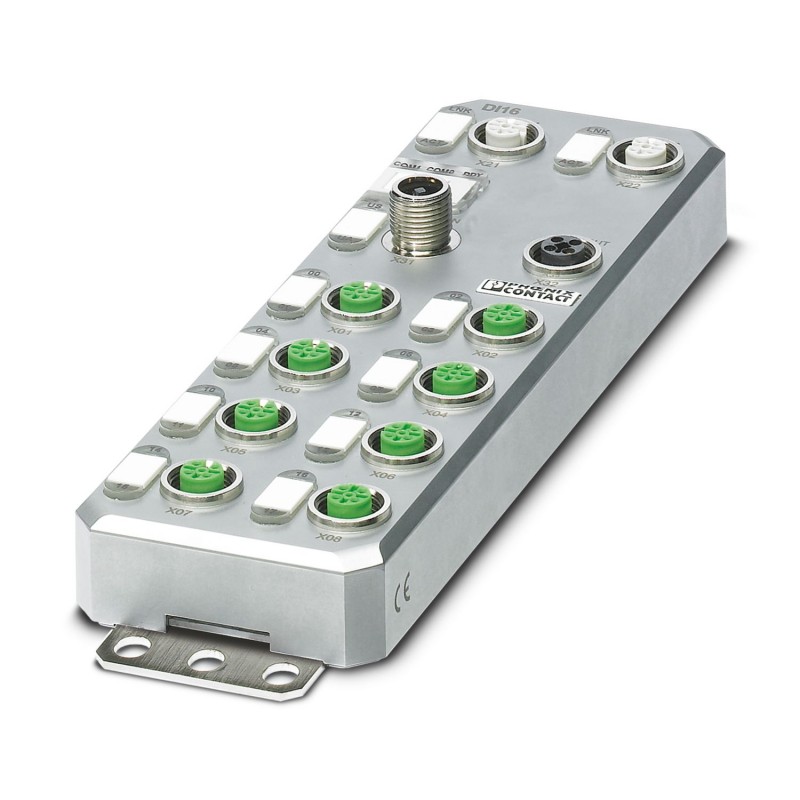

AXL E ETH DI16 M12 6M 2701538 PHOENIX CONTACT Appareil E/S décentralisé
AXL E ETH DI16 M12 6M
2701538
PHOENIX_CONTACT
Appareil E/S décentralisé
Axioline E, Équipement d’entrée numérique, Ethernet, Technique de connexion rapide M12, Entrées numériques : 16, 24 V DC, Technique de connexion : 4 conducteurs, Boîtier métallique, Indice de protection : IP65/IP67
Axioline E, Périphérique d'entrée numérique, Ethernet, Connecteur M12, Entrées TOR: 16, 24 V DC, connectique: 4 fils, Boîtier métallique, indice de protection: IP65/IP67
I / O
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲| Dessin coté |  |
| Largeur | 60 mm |
| Hauteur | 185 mm |
| Profondeur | 38 mm |
| Intervalle entre perçages | 198,5 mm |
| Renseignements sur les mesures | La hauteur atteint 194,5 mm, plaque de montage comprise. Avec les colliers de fixation dépliés, elle est de 212 mm. La profondeur est de 38 mm plaque de montage comprise (30,5 mm sans plaque de montage). |
| Matériau du boîtier | Zinc moulé sous pression |
| Ethernet | |
| Nombre d'interfaces | 2 |
| Nombre de voies | 2 |
| Type de raccordement | Connecteur M12 |
| Remarque concernant la connectique | Détrompage D |
| Nombre de pôles | 4 |
| Vitesse de transmission | 10/100 MBit/s (avec auto-négociation) |
| Modbus/TCP | |
| Type d'appareil | Esclave Modbus (serveur) |
| Protocoles propres au système | Protocoles Modbus Modbus/TCP |
| Protocoles supportés | SNMP v1 |
| HTTP | |
| TFTP | |
| FTP | |
| BootP | |
| DHCP | |
| Spécification | Protocole d'application Modbus V1.1b |
| Numérique: | |
| Dénomination entrée | Entrées TOR |
| Description de l'entrée | EN 61131-2 type 1 et 3 |
| Nombre d'entrées | 16 |
| Longueur du câble | max. 30 m (vers le capteur) |
| Type de raccordement | Connecteurs M12 à double fonction |
| Technologie de raccordement | 4 fils |
| Plage de tension d'entrée signal « 0 » | 0 V ... 5 V DC |
| Plage de tension d'entrée signal « 1 » | 11 V DC ... 30 V DC |
| Tension d'entrée nominale UIN | 24 V DC |
| Courant d'entrée nominal pour UIN | typ. 3 mA |
| Courant du capteur par câble | typ. 75 mA (à partir de US) |
| Courant cumulé des capteurs | max. 1,2 A (par appareil) |
| Temps de filtre d'entrée | < 1000 µs |
| Circuit de protection | Protection contre les surcharges et les courts-circuits de l'alimentation des capteurs |
| Type de produit | Composants E/S |
| Gamme de produits | Axioline E |
| Type | Monobloc |
| Propriétés particulières | Boîtier métallique |
| État de la gestion des données | |
| Révision de l'article | 08 |
| Potentiels | |
| Tension d'alimentation US | 24 V DC |
| Alimentation électrique sur US | max. 4 A |
| Consommation de courant provenant de US | typ. 8 mA |
| max. 1,2 A | |
| Alimentation: Bloc électronique et bloc de capteurs | |
| Dénomination | Alimentation de l'électronique de module et des capteurs (US) |
| Type de raccordement | Connecteur M 12 (détrompage T) |
| Nombre de pôles | 4 |
| Tension d'alimentation | 24 V DC |
| Plage de tension d'alimentation | 18 V DC ... 31,2 V DC (incl. toutes les tolérances, incl. ondulation) |
| Courant absorbé | typ. 190 mA ±15 % (pour 24 V DC) |
| max. 12 A | |
| Alimentation: Bloc d'actionneurs | |
| Dénomination | Alimentation des actionneurs (UA) pour d'autres appareils |
| Type de raccordement | Connecteur M 12 (détrompage T) |
| Nombre de pôles | 4 |
| Tension d'alimentation | 24 V DC |
| Plage de tension d'alimentation | 18 V DC ... 31,2 V DC (incl. toutes les tolérances, incl. ondulation) |
| Courant absorbé | typ. 3 mA ±15 % (pour 24 V DC) |
| max. 12 A | |
| Isolation galvanique / isolation des plages de tension | |
| Tension d'essai: Alimentation 24 V (alim. logique et capteurs, entrées TOR) / raccordement bus (Ethernet 1) | 500 V AC, 50 Hz, 1 min. |
| Tension d'essai: Alimentation 24 V (alim. logique et capteurs, entrées TOR) / raccordement bus (Ethernet 2) | 500 V AC, 50 Hz, 1 min. |
| Tension d'essai: Alimentation 24 V (alim. logique et capteurs, entrées TOR) / terre fonctionnement | 500 V AC, 50 Hz, 1 min. |
| Tension d'essai: Raccordement bus (Ethernet 1) / terre fonct. | 500 V AC, 50 Hz, 1 min. |
| Tension d'essai: Raccordement bus (Ethernet 2) / terre fonct. | 500 V AC, 50 Hz, 1 min. |
| Tension d'essai: Raccordement bus (Ethernet 1) / raccordement bus (Ethernet 2) | 500 V AC, 50 Hz, 1 min. |
| Tension d'essai: Alimentation 24 V (alim. actionneurs) / alimentation 24 V (alim. logique et capteurs, entrées TOR) | 500 V AC, 50 Hz, 1 min. |
| Tension d'essai: Alimentation 24 V (alimentation des actionneurs) / raccordement bus (Ethernet 1) | 500 V AC, 50 Hz, 1 min. |
| Tension d'essai: Alimentation 24 V (alimentation des actionneurs) / raccordement bus (Ethernet 2) | 500 V AC, 50 Hz, 1 min. |
| Tension d'essai: Alimentation 24 V (alim. actionneurs) / terre fonctionnement | 500 V AC, 50 Hz, 1 min. |
| Type de raccordement | Connecteur M12 |
| Conditions ambiantes | |
| Température ambiante (fonctionnement) | -25 °C ... 60 °C |
| Indice de protection | IP65/IP67 |
| Pression atmosphérique (service) | 70 kPa ... 106 kPa (jusqu'à 3000 m d'altitude) |
| Pression atmosphérique (stockage/transport) | 70 kPa ... 106 kPa (jusqu'à 3000 m d'altitude) |
| Température ambiante (stockage/transport) | -25 °C ... 85 °C |
| Humidité de l'air admissible (fonctionnement) | 5 % ... 95 % |
| Humidité de l'air admissible (stockage/transport) | 5 % ... 95 % |
| Classe de protection | III (CEI 61140, EN 61140, VDE 0140-1) |
| Type de montage | Montage mural ou sur profilé, toujours avec plaque de montage |
