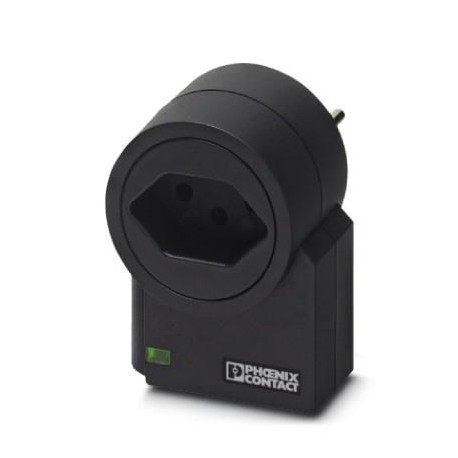

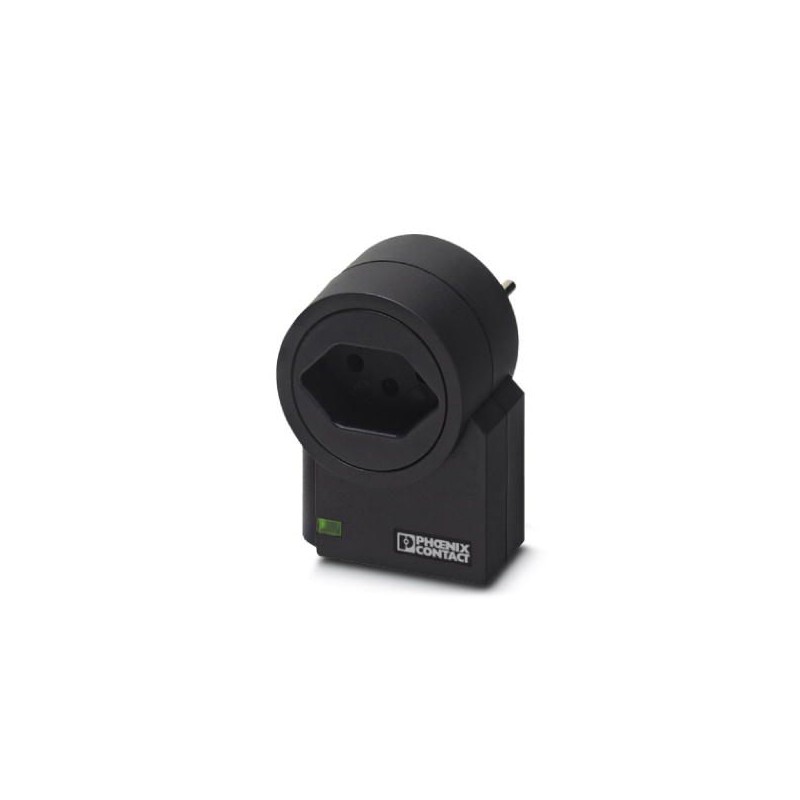

MNT-1 CH II 2882255 PHOENIX CONTACT Dispositif de protection antisurtension type 3
MNT-1 CH II
2882255
PHOENIX_CONTACT
Article à la demande, sans remboursement.
Dispositif de protection antisurtension type 3
Adaptateur avec protection contre les surtensions pour les prises de courant, l’alimentation optique et l’indication des défauts. Exécution par pays : CH
Protection par mise à la terre, contre la foudre et contre les surtensions > Appareil de protection contre la surtension pour appareil terminal
Trabtech (TT)
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 2882255 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 74 (C-4-2017) |
| GTIN | 4046356143547 |
| Poids par pièce (hors emballage) | 0,097 KGM |
| Numéro du tarif douanier | 85363010 |
| Pays d'origine | DE (Allemagne) |
Conditions d'environnement
| Indice de protection | IP20 |
|---|---|
| Température ambiante (fonctionnement) | -25 °C ... 75 °C |
| Température ambiante (stockage/transport) | -25 °C ... 75 °C |
| Altitude | ≤ 2000 m (amsl (au-dessus du niveau de la mer)) |
| Humidité de l'air admissible (service) | 5 % ... 95 % |
Généralités
| Types EN | T3 |
|---|---|
| Nombre de ports | One |
| Circuits de protection | L-N |
| L-PE | |
| N-PE | |
| Type de montage | Enfichage dans la prise secteur |
| Coloris | noir foncé RAL 9005 |
| Matériau du boîtier | PA 6 |
| Degré de pollution | 2 |
| Classe d'inflammabilité selon UL 94 | V-0 |
| Type | Adaptateur |
| Message protection antisurtension défectueuse | optique |
| S'utilise dans les pays | CH |
Circuit de protection
| Tension nominale UN | 230/400 V AC (TN) |
|---|---|
| 230/400 V AC (TT - uniquement avec un disjoncteur différentiel) | |
| Fréquence nominale fN | 50 Hz (60 Hz) |
| Tension permanente maximale UC(L-N) | 275 V AC |
| Tension permanente maximale UC(L-PE) | 360 V AC |
| Tension permanente maximale UC(N-PE) | 360 V AC |
| Courant de charge nominal IL | 10 A |
| Courant résidual IPE | ≤ 5 µA |
| Courant nom. de décharge In(8/20)µs | 3 kA (> 5x) |
| Consommation de puissance en veille PC | ≤ 1 VA |
| Tension d'essai de référence UREF | 255 V AC |
| Choc combiné UOC | 4 kV |
| Absorption symétrique d'énergie | 140 J (L-N (L)) |
| Absorption asymétrique d'énergie | 220 J (L(N)-PE) |
| Niveau de protection en tension Up(L-N) | ≤ 1,2 kV |
| Niveau de protection en tension Up(L-PE) | ≤ 1,5 kV |
| Niveau de protection en tension Up(N-PE) | ≤ 1,5 kV |
| Réponse au TOV pour UT(L-N) | 335 V AC (5 s / mode résistance) |
| 440 V AC (120 min / mode défaillance sécurisée) | |
| Réponse au TOV pour UT(L-PE) | 440 V AC (5 s / mode résistance) |
| 440 V AC (120 min / mode résistance) | |
| 1455 V AC (200 ms / mode défaillance sécurisée) | |
| Réponse au TOV pour UT(N-PE) | 1200 V AC (200 ms / mode défaillance sécurisée) |
| Temps d'amorçage tA(L-N) | ≤ 25 ns |
| Temps d'amorçage tA(L-PE) | ≤ 100 ns |
| Temps d'amorçage tA(N-PE) | ≤ 100 ns |
| Protection max. en amont nécessaire | 10 A (gG / B / C) |
| Courant de court-circuit assigné ISCCR | 1,5 kA AC |
| Fusible en amont maximum pour câblage de lignes de dérivation | 10 A (gG / B / C) |
Classifications
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130806eCl@ss 8.027130806eCl@ss 9.027130806
| Caractéristique | Valeur |
|---|---|
| Tension continue la plus élevée CA (EF004198) | 360 V |
| Niveau de protection L-N (EF004236) | 1.5 kV |
| Avec contact de signalisation à distance (EF000422) | Non |
| Signalisation au niveau de l'appareil (EF004241) | Optique |
| Classe d'essai type 3 (EF004231) | Oui |
| Classe de protection (IP) (EF005474) | IP20 |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX ALIMENTATIONS FR .pdf | 26 Mbytes |
|
| PHOENIX CONTACT-2882255-MNT-1 CH II | 108 Kbytes |
|
