PHOENIX_CONTACTC-UFB- 5DC 2797858 PHOENIX CONTACT Dispositif de protection antisurtension

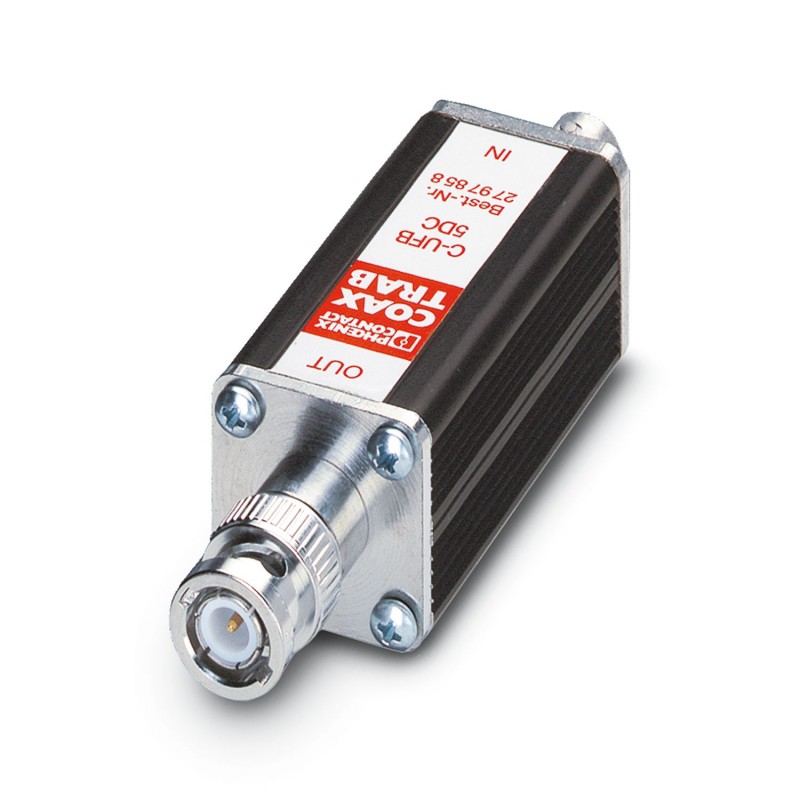

PHOENIX_CONTACT C-UFB- 5DC 2797858 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

C-UFB- 5DC 2797858 PHOENIX CONTACT Dispositif de protection antisurtension

Référence: C-UFB- 5DC

Code: 2797858

Fabricant: PHOENIX_CONTACT

Description:

Dispositif de protection antisurtension

Catégories:

  • PHOENIX_CONTACT

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

  • En savoir plus
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Aller au produit alternatif:C-UFB-5DC/E2782300

Demandez un devis et nous vérifierons la disponibilité des unités. Si aucune unité n'est disponible, l'un de nos techniciens recherchera une solution alternative.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Données commerciales

Code de commande2797858
Unité de conditionnement10 pcs
RemarqueFabrication à la commande (pas de reprise)
Page cataloguePage 140 (C-6-2013)
GTIN4017918073534
Poids par pièce (hors emballage)0,086 KGM
Numéro du tarif douanier85363010
Pays d'origineDE (Allemagne)

Dimensions

Hauteur93 mm
Largeur25,4 mm
Longueur25,4 mm

Conditions d'environnement

Température ambiante (fonctionnement)-40 °C ... 80 °C
Indice de protectionIP20

Généralités

Matériau du boîtierAluminium
Colorisnoir
Normes pour les lignes de fuite et distances dans l'airVDE 0110-1
CEI 60664-1
Type de montageAdaptateurs spécifiques à la configuration de raccordement
TypeAdaptateur
Sens de l'actionLine-Shield/Earth Ground

Circuit de protection

Classe d'essai CEIC2
C3
D1
Tension permanente maximale UC5 V DC
Tension permanente maximale UC(brins-terre)5 V DC
Intensité nominale IN185 mA (25 °C)
Courant utile de service ICpour UC≤ 300 µA
Courant résidual IPE≤ 300 µA
Courant nominal de décharge In(8/20)µs (fil-terre)10 kA
Courant nominal de décharge In(8/20)µs (fil-blindage)10 kA
Courant de choc cumulé (8/20) µs10 kA
Courant de décharge Imax(8/20) µs maximal (fil-terre)10 kA
Limitation tension de sortie pour 1 kV/µs (fil-terre) spike≤ 25 V
Limitation tension de sortie pour 1 kV/µs (fil-blindage) spike≤ 25 V
Limitation tension de sortie pour 1 kV/µs (fil-terre) statique≤ 15 V
Limitation tension de sortie pour 1 kV/µs (fil-blindage) statique≤ 15 V
Tension résiduelle pour In(fil-terre)≤ 22 V
Tension résiduelle pour In (fil-blindage)≤ 22 V
Niveau de protection Up(fil-terre)≤ 120 V (C2 - 10 kV / 5 kA)
≤ 45 V (C1 - 1 kV / 500 A)
≤ 20 V (C3 - 10 A)
Niveau de protection Up(fil-blindage)≤ 120 V (C2 - 10 kV / 5 kA)
≤ 45 V (C1 - 1 kV / 500 A)
≤ 20 V (C3 - 10 A)
Niveau de protection Upstatique (fil-terre)≤ 35 V (C1 - 1 kV / 500 A)
≤ 70 V (C2 - 10 kV / 5 kA)
Temps d'amorçage tA (fil-terre)≤ 500 ns
Temps d'amorçage tA (fil-blindage)≤ 500 ns
Perte d'insertion aE, asym.2 dB (≤ 10 MHz)
Fréquence limite fg (3 dB), asym. (PE) dans le système 50 Ohmtyp. 90 MHz
Fréquence limite fg (3 dB), asym. (Blindage) dans le système 50 Ohmtyp. 90 MHz
Message protection antisurtension défectueuseaucun
Résistance aux courants de choc (fil-terre)C2 - 10 kV/5 kA
D1 - 2,5 kA

Caractéristiques de raccordement

Type de raccordementBNC 50 Ω
Type de raccordement INConnecteur femelle BNC
Type de raccordement OUTConnecteur mâle BNC

Connexion de l'équipotentialité

Type de raccordementRaccordement vissé

Normes et spécifications

Normes/PrescriptionsCEI 61643-21
Normes/prescriptionsCEI 61643-21 2000

Classifications
