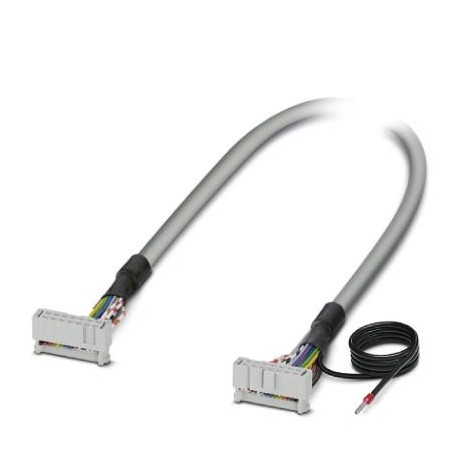

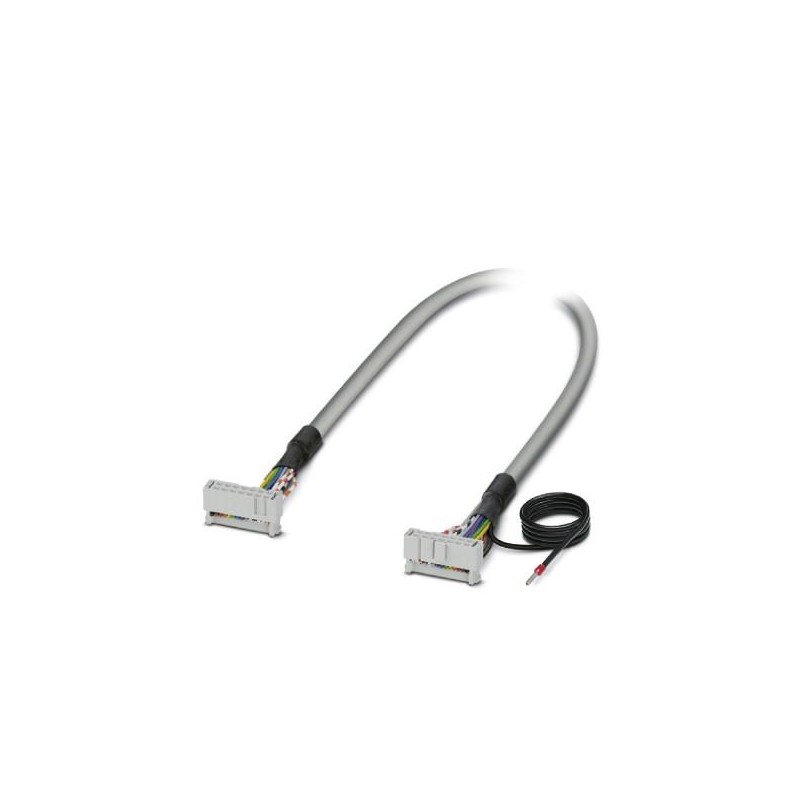

FLK 14/EZ-DR/ 400/KONFEK/S 2299026 PHOENIX CONTACT Câble
FLK 14/EZ-DR/ 400/KONFEK/S
2299026
PHOENIX_CONTACT
Câble
Interface
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 2299026 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 550 (C-5-2017) |
| GTIN | 4017918824983 |
| Poids par pièce (hors emballage) | 0,274 KGM |
| Numéro du tarif douanier | 85444290 |
| Pays d'origine | DE (Allemagne) |
Généralités
| Tension nominale UN | < 50 V AC |
|---|---|
| 60 V DC | |
| Intensité max. admissible par circuit | 1 A |
| Résistance max. du conducteur | 0,16 Ω/m |
| Longueur du câble | 4 m |
| Fil, section | 0,14 mm² |
| Fil, section [AWG] | 26 |
| Structure du conducteur : Nombre de brins : | 7 |
| Fil, matériau | Cu étamé |
| Diamètre extérieur | 6,7 mm |
| Câble, confection | Technique du BJ autodénudant, CEI 60352-4/DIN EN 60352-4 |
| Blindage | oui |
| Tresse en fils de cuivre étamés, couverture environ 85 % |
Environnement
| Température ambiante (fonctionnement) | -20 °C ... 50 °C |
|---|---|
| Température ambiante (stockage/transport) | -20 °C ... 70 °C |
| Résistance à la propagation des flammes | CEI 60332-1 |
| DIN VDE 0482 partie 332-1 |
Connecteur 1
| Dénomination connexion | Niveau terrain |
|---|---|
| Type de raccordement | IDC/FLK connecteur femelle |
| Nombre de connexions | 1 |
| Nombre de pôles | 14 |
| Remarque | La tresse de blindage sort d'une extrémité de câble distincte. |
| L'extrémité de câble séparée fait environ 0,5 m de longueur (H05V-K 1 mm², noir) | |
| Pas | 2,54 mm |
Connecteur 2
| Dénomination connexion | Niveau des automates |
|---|---|
| Type de raccordement | IDC/FLK connecteur femelle |
| Nombre de connexions | 1 |
| Nombre de pôles | 14 |
| Pas | 2,54 mm |
Commande prise en charge
| Commande | GE-FANUC 90-30 |
|---|---|
| - carte d'E/S adaptée | IC693 ALG220 |
| IC693 ALG221 | |
| IC693 ALG222 | |
| IC693 ALG223 | |
| IC693 ALG390 | |
| IC693 ALG391 | |
| IC693 ALG392 | |
| IC693 ALG442 | |
| IC693 MDL241 | |
| IC693 MDL634 | |
| IC693 MDL645 | |
| IC693 MDL646 | |
| IC693 MDL732 | |
| IC693 MDL733 | |
| IC693 MDL740 | |
| IC693 MDL741 | |
| IC693 MDL742 | |
| Commande | SIEMENS S7-300 / ET 200 M |
| - carte d'E/S adaptée | CPU 312C |
| CPU 313C-2DP | |
| CPU 314C-2PtP | |
| 6ES7 321-1BH50-0AA0 | |
| 6ES7 321-7BH01-0AB0 | |
| 6ES7 321-1BH02-0AA0 | |
| 6ES7 321-1BL00-0AA0 | |
| 6ES7 322-1BH01-0AA0 | |
| 6ES7 322-8BF00-0AB0 | |
| 6ES7 322-1BL00-0AA0 | |
| 6ES7 323-1BH01-0AA0 | |
| 6ES7 323-1BL00-0AA0 | |
| 6ES7 331-7KF02-0AB0 | |
| 6ES7 331-7KB02-0AB0 | |
| 6ES7 331-7NF00-0AB0 | |
| 6ES7 331-7PF01-0AB0 | |
| 6ES7 331-7PF11-0AB0 | |
| 6ES7 332-5HD01-0AB0 | |
| 6ES7 332-5HB01-0AB0 | |
| 6ES7 332-7ND02-0AB0 | |
| 6ES7 334-0CE01-0AA0 | |
| 6ES7 334-0KE00-0AB0 | |
| 6ES7 335-7HG01-0AB0 | |
| CPU 314C-2DP | |
| 6ES7 338-4BC01-0AB0 | |
| 6ES7 350-1AH03-0AE0 | |
| 6ES7 350-2AH01-0AE0 | |
| 6ES7 351-1AH01-0AE0 | |
| 6ES7 352-1AH02-0AE0 | |
| 6ES7 353-1AH01-0AE0 | |
| 6ES7 354-1AH01-0AE0 | |
| 6ES7 355-0VH10-0AE0 | |
| 6ES7 355-1VH10-0AE0 | |
| 6ES7 357-4AH01-0AE0 | |
| 6ES7 321-7BH01-0AB0 | |
| 6ES7 331-7HF01-0AB0 | |
| 6ES7 321-1BH10-0AA0 | |
| 6ES7 322-1BH10-0AA0 | |
| CPU 313C | |
| CPU 313C-2PtP | |
| Commande | ALLEN-BRADLEY ControlLogix |
| - carte d'E/S adaptée | 1756-IN16 |
| 1756-IA8D | |
| 1756-IA16 | |
| 1756-IB16 | |
| 1756-IC16 | |
| 1756-OB16E | |
| 1756-IF6I | |
| 1756-IR6I | |
| 1756-IT6I | |
| 1756-OF4 | |
| 1756-OF6CI | |
| 1756-OF8 | |
| 1756-PLS | |
| Commande | ALLEN-BRADLEY SLC 500 |
| - carte d'E/S adaptée | 1746 OB16 |
| 1746 OV16 | |
| 1746 OG16 | |
| 1746 IA16 | |
| 1746 IB16 | |
| 1746 ITB16 | |
| 1746 IN16 | |
| 1746 IV16 | |
| 1746 ITV16 | |
| 1746 IG16 | |
| Commande | HONEYWELL Experion PKS C200 |
| - carte d'E/S adaptée | TC-IDX 081 |
| TC-IDA 161 | |
| TC-IAH 061 | |
| TC-IXR 061 | |
| TC-IXL 061 | |
| TC-OAH 061 | |
| TC-OAV 061 | |
| TC-OAV 081 | |
| Commande | Schneider Electric Modicon TSX QUANTUM |
| - carte d'E/S adaptée | DDI 353 |
| DDI 853 | |
| DAI 353 | |
| DAI 453 | |
| DDO 353 |
Code couleur
| Connecteur 1 = connecteur 2 (en option) = couleur de fil | IDC/FLK14 (1) = IDC/FLK14 (1) = noir |
|---|---|
| IDC/FLK14 (2) = IDC/FLK14 (2) = marron | |
| IDC/FLK14 (3) = IDC/FLK14 (3) = rouge | |
| IDC/FLK14 (4) = IDC/FLK14 (4) = orange | |
| IDC/FLK14 (5) = IDC/FLK14 (5) = jaune | |
| IDC/FLK14 (6) = IDC/FLK14 (6) = vert | |
| IDC/FLK14 (7) = IDC/FLK14 (7) = bleu | |
| IDC/FLK14 (8) = IDC/FLK14 (8) = violet | |
| IDC/FLK14 (9) = IDC/FLK14 (9) = gris | |
| IDC/FLK14 (10) = IDC/FLK14 (10) = blanc | |
| IDC/FLK14 (11) = IDC/FLK14 (11) = blanc-noir | |
| IDC/FLK14 (12) = IDC/FLK14 (12) = blanc-marron | |
| IDC/FLK14 (13) = IDC/FLK14 (13) = blanc-rouge | |
| IDC/FLK14 (14) = IDC/FLK14 (14) = blanc-orange |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX TECHNIQUES DINTERFACE FR.pdf | 28 Mbytes |
|
| PHOENIX CONTACT-2299026-FLK 14/EZ-DR/ 400/KONFEK/S | 104 Kbytes |
|
