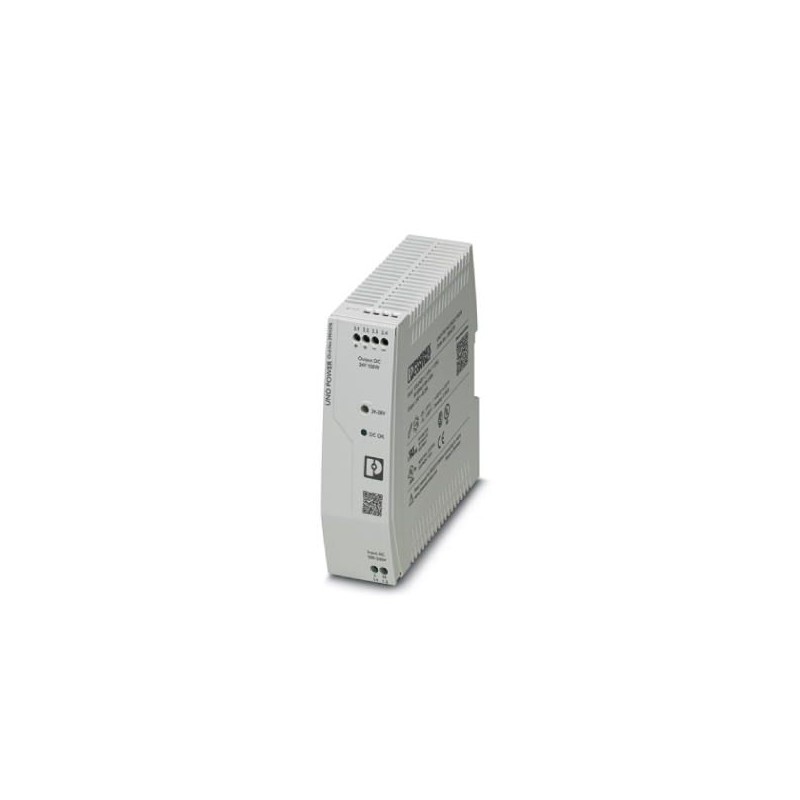

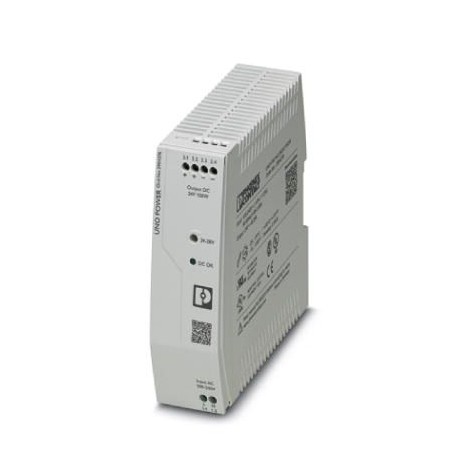

UNO-PS/1AC/24DC/150W 2904376 PHOENIX CONTACT Alimentation
UNO-PS/1AC/24DC/150W
2904376
PHOENIX_CONTACT
Alimentation
UNO Alimentation primaire à enclenchement pour montage sur rail, entrée : monophasé, sortie : 24 V DC/150 W
Appareillage industriel basse tension > Alimentation en courant continu
Alimentations
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 2904376 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 227 (C-4-2017) |
| GTIN | 4046356897099 |
| Poids par pièce (hors emballage) | 0,500 KGM |
| Numéro du tarif douanier | 85044030 |
| Pays d'origine | VN (Vietnam) |
Conditions d'environnement
| Indice de protection | IP20 |
|---|---|
| Température ambiante (fonctionnement) | -25 °C ... 70 °C (> 55 °C Derating: 2,5 %/K) |
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Humidité de l'air max. admissible (service) | ≤ 95 % (à 25 °C, sans condensation) |
| Classe climatique | 3K3 (selon EN 60721) |
| Degré de pollution | 2 |
Données d'entrée
| Plage de tension nominale d'entrée | 100 V AC ... 240 V AC |
|---|---|
| Plage de tension d'entrée | 85 V AC ... 264 V AC |
| Courant absorbé | 1,66 A (100 V AC) |
| 0,68 A (240 V AC) | |
| Consommation nominale | 164,7 VA |
| Choc de courant d'enclenchement | < 50 A (typique) |
| Protection contre microcoupures | typ. 20 ms (120 V AC) |
| typ. 20 ms (230 V AC) | |
| Fusible d'entrée | 2,5 A (temporisé, intérieur) |
| Sélection des fusibles appropriés | 6 A ... 16 A (Caractéristique B, C, D, K) |
| Facteur de puissance (cos phi) | 0,97 |
| Dénomination de la protection | Protection contre les transitoires |
| Circuit/composant de protection | Varistance |
Données de sortie
| Tension de sortie nominale | 24 V DC ±1 % |
|---|---|
| Plage de réglage de la tension de sortie (USet) | 24 V DC ... 28 V DC ±1 % |
| Courant nominal de sortie (IN) | 6,25 A (-25 °C ... 55 °C) |
| Derating | 55 °C ... 70 °C (2,5 % / K) |
| Montage en parallèle autorisé | oui, pour la redondance et l'augmentation de la puissance |
| Connectabilité en série | Non |
| Résistance à l'alimentation de retour | < 35 V DC |
| Protection antisurtension en sortie | ≤ 35 V DC |
| Tolérance de réglage | < 1 % (modification charge statique 10 % ... 90 %) |
| < 2 % (modification charge dynamique 10 % ... 90 %) | |
| < 0,1 % (modification tension d'entrée ±10 %) | |
| Ondulation résiduelle | < 40 mVCC(pour les valeurs nominales) |
| Puissance de sortie | 150 W |
| Temps d'enclenchement typique | < 1 s |
| Puissance dissipée à vide maximale | < 1,2 W |
| Puissance dissipée charge nominale max. | < 9,7 W |
Généralités
| Poids net | 0,5 kg |
|---|---|
| Rendement | typ. 91 % (120 V AC) |
| typ. 94 % (230 V AC) | |
| Tension d'isolement entrée/sortie | 4 kV AC (homologation du type) |
| 3 kV AC (Contrôle individuel) | |
| Classe de protection | II (en armoire électrique fermée) |
| Indice de protection | IP20 |
| MTBF (IEC 61709, SN 29500) | > 868000 h (40 °C) |
| Emplacement pour le montage | Profilé horizontal NS 35, EN 60715 |
| Conseils pour le montage | juxtaposable : horizontale 0 mm, verticale 30 mm |
Caractéristiques de raccordement entrée
| Type de raccordement | Raccordement vissé |
|---|---|
| Section de conducteur rigide min. | 0,2 mm² |
| Section de conducteur rigide max. | 2,5 mm² |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 2,5 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 14 |
| Longueur à dénuder | 8 mm |
| Filetage vis | M3 |
Caractéristiques de raccordement sortie
| Type de raccordement | Raccordement vissé |
|---|---|
| Section de conducteur rigide min. | 0,2 mm² |
| Section de conducteur rigide max. | 2,5 mm² |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 2,5 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 14 |
| Longueur à dénuder | 8 mm |
| Filetage vis | M3 |
Normes et spécifications
| Compatibilité électromagnétique | Conformité à la directive CEM 2014/30/UE |
|---|---|
| Immunité | EN 61000-6-2:2005 |
| Normes/Prescriptions | EN 61000-4-2 |
| Décharge par contact | 4 kV (Sévérité de contrôle 2) |
| Normes/Prescriptions | EN 61000-4-3 |
| Plage de fréquence | 80 MHz ... 1 GHz |
| Intensité de champ | 10 V/m (Sévérité de contrôle 3) |
| Plage de fréquence | 1,4 GHz ... 2 GHz |
| Intensité de champ | 3 V/m (Sévérité de contrôle 2) |
| Normes/Prescriptions | EN 61000-4-4 |
| Remarque | Critère B |
| Normes/Prescriptions | EN 61000-6-3 |
| EN 61000-4-6 | |
| Plage de fréquence | 0,15 MHz ... 80 MHz |
| Tension | 10 V (Sévérité de contrôle 3) |
| Normes/Prescriptions | EN 61000-4-11 |
| Directive basse tension | Conformité à la directive NSR 2006/95/CE |
| Norme - sécurité des transformateurs | EN 61558-2-16 |
| Norme – sécurité électrique | EN 60950-1/VDE 0805 (SELV) |
| Norme – Equipement électronique des installations à courant fort | EN 50178/VDE 0160 (PELV) |
| Norme – Faible tension de protection | EN 60950-1 (SELV) et EN 60204 (PELV) |
| Norme, sectionnement sûr | DIN VDE 0100-410 |
| Norme - Limitation des courants réseau et d'harmoniques | EN 61000-3-2 |
| Homologations UL | UL/C-UL Listed UL 508 |
| Norme UL/C-UL Recognized UL 60950-1 | |
| UL/C-UL Listed ANSI/ISA-12.12.01 classe I, division 2, groupes A, B, C, D T4 (site dangereux) | |
| Choc | 18 ms, 30g, dans chaque direction (selon CEI 60068-2-27) |
| Vibrations (service) | < 15 Hz, amplitude ±2,5 mm (selon CEI 60068-2-6) |
| 15 Hz ... 150 Hz, 2,3g, 90 min. | |
| Demande d'homologation de l'industrie des semi-conducteurs concernant les chutes de tension du secteur | EN 61000-4-11 |
| Dispositifs de traitement de l'information - Sécurité (schéma CB ) | Schéma CB |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 25 ans ; |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027040702eCl@ss 4.127040702eCl@ss 5.027049002eCl@ss 5.127049000eCl@ss 6.027049000eCl@ss 7.027049002eCl@ss 8.027049002eCl@ss 9.027040701
| Caractéristique | Valeur |
|---|---|
| Type de tension d'alimentation (EF002991) | CA |
| 1ere tension de sortie (EF006792) | 24 V |
| Courant de sortie max. 1 (EF008284) | 6.25 A |
| Tension de sortie ajustable (EF007002) | Oui |
| Valeur nominale de la tension de sortie 1 (EF009393) | 24 V |
| Valeur nominale du courant de sortie 1 (EF009396) | 6.25 A |
| Protégé contre les courts-circuits (EF007332) | Oui |
| Tension d'alimentation assignée à CA 50 Hz (EF007076) | 85 V |
| Tension d'alimentation assignée à CA 60 Hz (EF007077) | 100 V |
| Tension de sortie réglée (EF003092) | Oui |
| Puissance absorbée (EF000346) | 164.7 VA |
| Puissance dissipée (EF003034) | 150 W |
| Stabilisé (EF005302) | Oui |
| Finition du raccordement électrique (EF003961) | Borne à vis |
| Montage possible sur barres profilées (EF003972) | Oui |
| Montage mural possible (EF003973) | Non |
| Adapté à un montage sur rail (EF001126) | Non |
| Hauteur d'encastrement (EF000332) | 130 mm |
| Montage direct possible (EF005689) | Non |
| Largeur (EF000008) | 37 mm |
| Hauteur (EF000040) | 130 mm |
| Profondeur (EF000049) | 125 mm |
| Adapté aux fonctions de sécurité (EF001597) | Oui |
| SIL conformément à IEC 61508 (EF009889) | Sans |
| Niveau de performance selon EN ISO 13849-1 (EF007399) | Sans |
| Classe de protection (IP) (EF005474) | IP20 |
| Classe de protection (NEMA) (EF011959) | Autre |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX ALIMENTATIONS FR.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2904376-UNO-PS/1AC/24DC/150W | 119 Kbytes |
|
