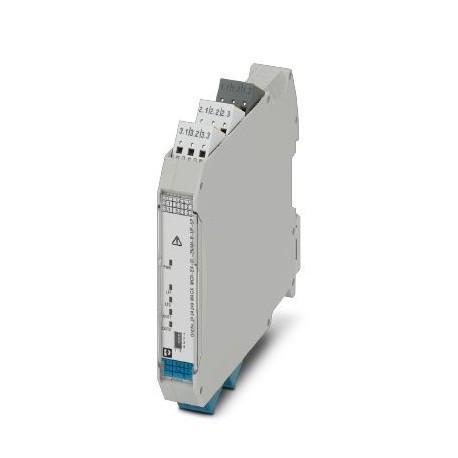

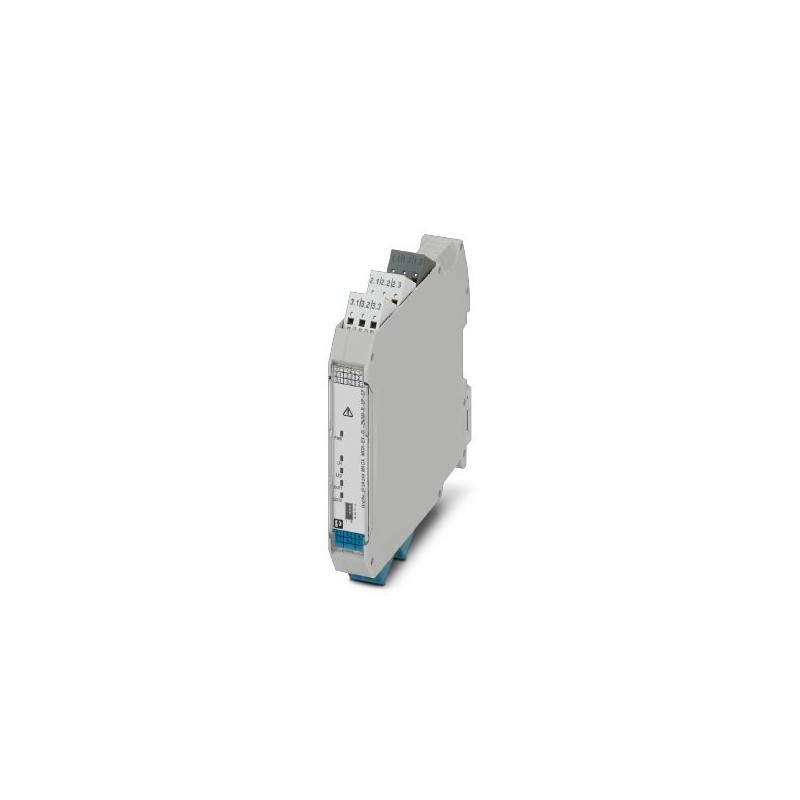

MACX MCR-EX-SL-2NAM-R-UP-SP 2924249 PHOENIX CONTACT Amplificateur-séparateur
MACX MCR-EX-SL-2NAM-R-UP-SP
2924249
PHOENIX_CONTACT
Amplificateur-séparateur
NAMUR Ex-i Amplificateur de séparation à 2 canaux avec une large plage de puissance pour les détecteurs de proximité et les commutateurs. Un relais avec contact commuté par voie est disponible en sortie de signal. Détection de défauts (LFD), séparation à 3 voies, SIL 2.
Détecteurs > Amplificateur de sectionnement
Interface
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 2924249 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 154 (C-5-2017) |
| GTIN | 4046356463683 |
| Poids par pièce (hors emballage) | 0,100 KGM |
| Numéro du tarif douanier | 85437090 |
| Pays d'origine | DE (Allemagne) |
Remarque
| Restriction d'utilisation | CEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements |
|---|
Conditions d'environnement
| Température ambiante (fonctionnement) | -20 °C ... 60 °C |
|---|---|
| Température ambiante (stockage/transport) | -40 °C ... 80 °C |
| Hauteur max. | ≤ 2000 m |
| Humidité de l'air admissible (service) | 10 % ... 95 % (pas de condensation) |
| Immunité | EN 61000-6-2 |
Données d'entrée
| Tension de marche à vide | ~ 8 V DC |
|---|---|
| Points de commutation (avec amortissement) | < 1,2 mA (bloquant) |
| Points de commutation (sans amortissement) | > 2,1 mA (conducteur) |
| Entrée de signal | à sécurité intrinsèque |
| Sources d'entrée utilisables | Détecteurs de proximité NAMUR (EN 60947-5-6) |
| Courant de court-circuit | ~ 8 mA |
| Hystérésis de commutation | env. 0,2 mA |
| Détection de défaut de ligne | Rupture 0,05 mA < IIN< 0,35 mA |
| Court-circuit 100 Ω < Rcapteur< 360 Ω |
Données de sortie
| Sortie de couplage | Sortie à relais |
|---|---|
| Type de contact | 1 inverseur par voie |
| Matériau des contacts | AgSnO2, doré |
| Tension de commutation maximale | 250 V AC (2 A, 60 Hz) |
| 120 V DC (0,2 A) | |
| 30 V DC (2 A) | |
| Puissance de commutation maximale | 500 VA |
| Durée de vie mécanique | 107cycles |
| Fréquence de commutation | ≤ 20 Hz (indépendamment de la charge) |
Alimentation
| Tension nominale d'alimentation | 24 V AC/DC ... 230 V AC/DC (50/60 Hz) |
|---|---|
| Plage de tension d'alimentation | 19,2 V AC/DC ... 253 V AC/DC (24 V AC/DC ... 230 V AC/DC (-20 % ... +10 %, 50/60 Hz)) |
| Courant max. absorbé | < 80 mA |
| Puissance dissipée | ≤ 1,3 W |
| Consommation de puissance | < 1,9 W |
Caractéristiques de raccordement
| Section de conducteur rigide min. | 0,2 mm² |
|---|---|
| Section de conducteur rigide max. | 1,5 mm² |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 1,5 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 16 |
| Longueur à dénuder | 8 mm |
| Type de raccordement | Raccordement Push-in |
Généralités
| Nombre de voies | 2 |
|---|---|
| Réponse indicielle (10-90 %) | typ. 6 ms (Contact NO : Arrêt/marche) |
| typ. 6 ms (Contact NO : Marche/arrêt) | |
| typ. 4 ms (Contact NF : Marche/arrêt) | |
| typ. 10 ms (Contact NF : Arrêt/marche) | |
| Affichage d'état | LED verte (tension d'alimentation, PWR) |
| LED jaune (état de commutation) | |
| LED rouge (défaut sur la ligne) | |
| Classe d'inflammabilité selon UL 94 | V0 |
| Degré de pollution | 2 |
| Catégorie de surtension | III |
| Compatibilité électromagnétique | Conformité à la directive CEM |
| Emission | EN 61000-6-4 |
| Matériau du boîtier | PA 6.6-FR |
| Coloris | gris |
| Dénomination | Entrée/sortie |
| Isolation galvanique | 375 V (Valeur de crête selon EN 60079-11) |
| Dénomination | Entrée/alimentation |
| Isolation galvanique | 375 V (Valeur de crête selon EN 60079-11) |
| 300 Veff(Tension assignée d'isolement (catégorie de surtension II, degré de pollution 2, isolement sécurisé selon EN 61010-1)) | |
| 2,5 kV AC (50 Hz, 1 min., tension d'essai) | |
| Dénomination | Sortie 1/sortie 2/entrée, alimentation |
| Isolation galvanique | 300 Veff(Tension assignée d'isolement (catégorie de surtension III, degré de pollution 2, isolement sécurisé selon EN 61010-1)) |
| 2,5 kV (50 Hz, 1 min., tension d'essai) | |
| Conformité | Conforme CE, également EN 61326 |
| ATEX | II (1) G [Ex ia Ga] IIC |
| II (1) D [Ex ia Da] IIIC | |
| II 3(1) G Ex nA nC [ia Ga] IIC T4 Gc X | |
| IECEx | [Ex ia Ga] IIC |
| [Ex ia Da] IIIC | |
| Ex nA nC [ia Ga] IIC T4 Gc | |
| UL, USA/Canada | Classe I Div. 2; IS pour Classe I, II, III Div. 1 |
| SIL | 2 |
Données relatives à la sécurité
| Inductance interne max. Li | négligeable |
|---|---|
| Capacité interne max. Ci | 11 nF |
| Tension de sortie max. Uo | 9,56 V |
| Courant de sortie max. Io | 10,3 mA |
| Puissance de sortie max. Po | 25 mW |
| Groupe | IIC |
| Inductance extérieure maximale Lo | 300 mH |
| Capacité extérieure maximale Co | 3,6 µF |
| Groupe | IIB/IIIC |
| Inductance extérieure maximale Lo | 1000 mH |
| Capacité extérieure maximale Co | 26 µF |
| Tension maximale de sécurité Um | 253 V AC/DC (Modules d'approvisionnement) |
Données CEM
| Dénomination | Champ électromagnétique HF |
|---|---|
| Normes/Prescriptions | EN 61000-4-3 |
| Critère d'évaluation | A |
| Dénomination | Perturbations transitoires rapides (en salves) |
| Normes/Prescriptions | EN 61000-4-4 |
| Critère d'évaluation | A |
| Dénomination | Grandeurs perturbatrices acheminées |
| Normes/Prescriptions | EN 61000-4-6 |
| Critère d'évaluation | A |
Normes et spécifications
| Compatibilité électromagnétique | Conformité à la directive CEM |
|---|---|
| Emission | EN 61000-6-4 |
| Dénomination | Champ électromagnétique HF |
| Normes/Prescriptions | EN 61000-4-3 |
| Critère d'évaluation | A |
| Normes/Prescriptions | EN 61000-4-4 |
| Dénomination | Grandeurs perturbatrices acheminées |
| Normes/Prescriptions | EN 61000-4-6 |
| Critère d'évaluation | A |
| Classe d'inflammabilité selon UL 94 | V0 |
| Conformité | Conforme CE, également EN 61326 |
| ATEX | II (1) G [Ex ia Ga] IIC |
| II (1) D [Ex ia Da] IIIC | |
| II 3(1) G Ex nA nC [ia Ga] IIC T4 Gc X | |
| IECEx | [Ex ia Ga] IIC |
| [Ex ia Da] IIIC | |
| Ex nA nC [ia Ga] IIC T4 Gc | |
| UL, USA/Canada | Classe I Div. 2; IS pour Classe I, II, III Div. 1 |
| Groupe | IIC |
| IIB/IIIC |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027210121eCl@ss 4.127210121eCl@ss 5.027210121eCl@ss 5.127210100eCl@ss 6.027210100eCl@ss 7.027210121eCl@ss 8.027210121eCl@ss 9.027210121
| Caractéristique | Valeur |
|---|---|
| Type d'alimentation électrique (EF001469) | Autre |
| Tension d'alimentation assignée CA (EF007075) | 19.2 V |
| Tension d'alimentation assignée CC (EF007078) | 19.2 V |
| Nombre d'entrées selon NAMUR (EF006886) | 2 |
| Nombre d'entrées, sans potentiel (EF006887) | 2 |
| Tension de commutation (EF003586) | 250 V |
| Puissance de commutation (EF001313) | 500 VA |
| Nombre de canaux (EF000259) | 2 |
| Contact à fermeture du relais du circuit de sortie (EF006992) | 0 |
| Contact inverseur du relais du circuit de sortie (EF006993) | 2 |
| Nombre de circuits de sortie transistor sans potentiel (EF006997) | 0 |
| Nombre de circuits de sortie transistor pnp (EF006996) | 0 |
| Nombre de circuits de sortie transistor npn (EF006995) | 0 |
| Nombre de circuits de sortie transistor ambivalent (EF006994) | 0 |
| Nombre de circuits de sortie de coupleur optoélectronique (EF006991) | 0 |
| Sortie de signalisation de défaut (EF007499) | Non |
| À sécurité intrinsèque selon EN 60947-5-6 NAMUR (EF007112) | Oui |
| Séparation galvanique entre les entrées (EF007224) | Non |
| Séparation galvanique entre l'entrée et la sortie (EF007223) | Oui |
| Séparation galvanique entre la sortie et la sortie (EF007222) | Oui |
| Séparation galvanique entre la tension d'alimentation et les autres circuits (EF007225) | Oui |
| Adapté aux fonctions de sécurité (EF001597) | Oui |
| Niveau de performance selon EN ISO 13849-1 (EF007399) | Sans |
| Largeur (EF000008) | 17.5 mm |
| Hauteur (EF000040) | 107.9 mm |
| Puissance absorbée (EF000346) | 1.1 W |
| Température de fonctionnement (EF002393) | -40 °C |
| Type de boîtier (EF007276) | Appareil encastré |
| Finition du raccordement électrique (EF003961) | Autre |
| Type de montage (EF000003) | Autre |
| Profondeur (EF000049) | 113.7 mm |
| Classe de protection (IP) (EF005474) | IP20 |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX TECHNIQUES DINTERFACE FR.pdf | 29 Mbytes |
|
| PHOENIX CONTACT-2924249-MACX MCR-EX-SL-2NAM-R-UP-SP | 185 Kbytes |
|
