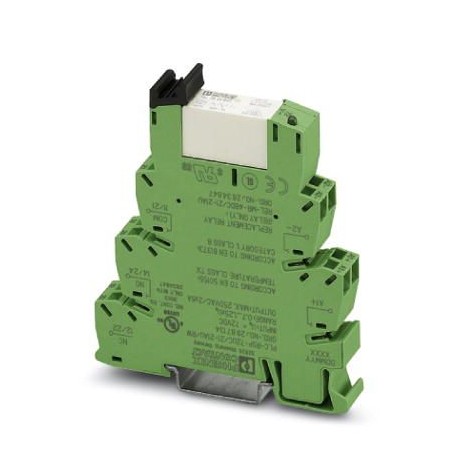

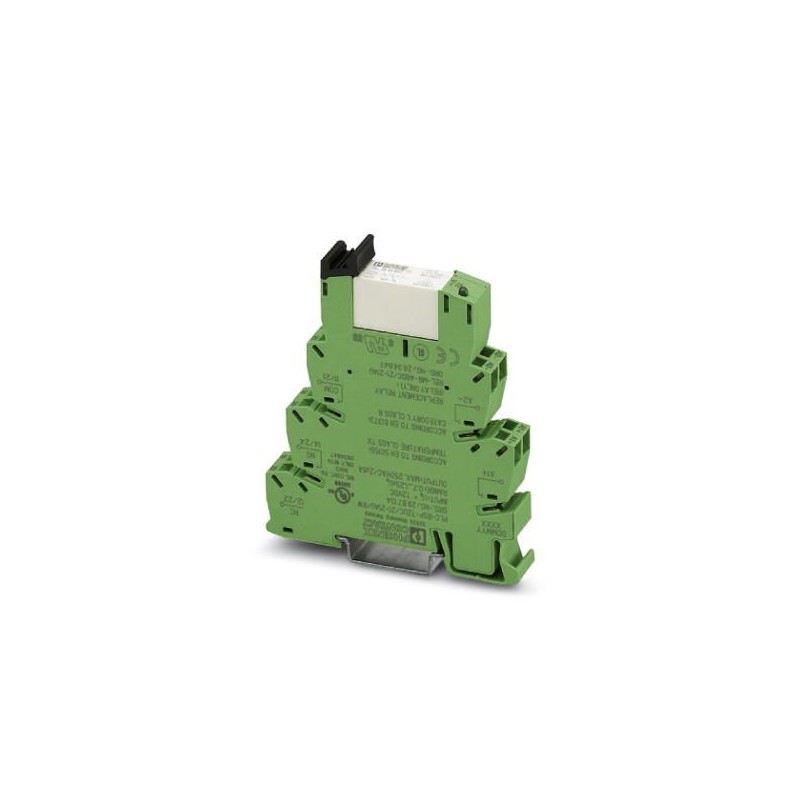

PLC-RSP- 72UC/21-21AU/RW
2987134
PHOENIX_CONTACT
1
Module à relais
Interface
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Merci de vous intéresser à nos produits, nous espérons que le délai indiqué soit de votre convenance.
Pendant le traitement de la commande, vous pouvez sélectionner le type d'envoi qui vous convient. Aérien Express 24Hrs, Terrestres Standard 48/72Hres, etc.
Code de commande | 2987134 |
---|---|
Unité de conditionnement | 10 pcs |
Remarque | Fabrication à la commande (pas de reprise) |
Page catalogue | Page 363 (C-7-2013) |
GTIN | 4046356155397 |
Poids par pièce (hors emballage) | 0,036 KGM |
Numéro du tarif douanier | 85364900 |
Pays d'origine | DE (Allemagne) |
Restriction d'utilisation | CEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements |
---|
Température ambiante (fonctionnement) | -40 °C ... 70 °C (Classe de température TX) |
---|---|
Température ambiante (stockage/transport) | -40 °C ... 85 °C |
Tension nominale d'entrée UN | 72 V DC |
---|---|
Plage de tension d'entrée rapportée à UN | 0,7 ... 1,25 |
Courant d'entrée typique pour UN | 6 mA |
Temps d'amorçage typique | 5 ms |
Temps de retombée typique | 11 ms |
Tension de la bobine | 48 V DC |
Circuit de protection | Pont redresseur Pont redresseur |
diode de roue libre Diode roue libre | |
Protection antisurtension | |
Filtre RCZ | |
Electronique plage étendue | |
Témoin de présence de la tension de service | LED jaune |
Puissance dissipée en condition nominale | 0,43 W |
Type de contact | 2 inverseurs |
---|---|
Type du contact de commutation | Contact simple |
Matériau des contacts | AgNi, revêtement or dur |
Tension de commutation maximale | 30 V AC |
36 V DC | |
Tension de commutation minimale | 100 mV (pour 10 mA) |
Courant de commutation minimal | 1 mA (pour 24 V) |
Courant d'enclenchement maximal | 50 mA |
Intensité permanente limite | 50 mA |
Puissance de coupure (charge ohmique) max. | 1,2 W (pour 24 V DC) |
Remarque | les valeurs suivantes s'appliquent quand la couche d'or est endommagée |
---|---|
Tension de commutation maximale | 250 V AC/DC (Pour les tensions supérieures à 250 V (L1, L2, L3) entre les blocs de jonctions de même type de modules voisins, il faut utiliser le séparateur PLC-ATP.) |
Tension de commutation minimale | 12 V AC/DC |
Intensité permanente limite | 6 A |
Courant d'enclenchement maximal | 15 A (300 ms) |
Courant de commutation minimal | 10 mA |
Puissance de coupure (charge ohmique) max. | 140 W (pour 24 V DC) |
100 W (à 48 V DC) | |
60 W (à 60 V DC) | |
44 W (à 110 V DC) | |
60 W (à 220 V DC) | |
1500 VA (pour 250 V AC) | |
Pouvoir de coupure | 2 A (à 24 V, DC13) |
0,2 A (à 110 V, DC13) | |
0,2 A (à 250 V, DC13) | |
2 A (à 24 V, AC15) | |
2 A (à 120 V, AC15) | |
2 A (à 250 V, AC15) |
Dénomination connexion | Côté excitation |
---|---|
Type de raccordement | Raccordement à ressort |
Longueur à dénuder | 8 mm |
Section de conducteur rigide | 0,14 mm² ... 2,5 mm² |
Section de conducteur souple | 0,14 mm² ... 2,5 mm² |
Section conduct. AWG | 26 ... 14 |
Dénomination connexion | Côté contact |
---|---|
Type de raccordement | Raccordement à ressort |
Longueur à dénuder | 8 mm |
Section de conducteur rigide | 0,14 mm² ... 2,5 mm² |
Section de conducteur souple | 0,14 mm² ... 2,5 mm² |
Section conduct. AWG | 26 ... 14 |
Tension d'essai bobine de relais/contact de relais | 5 kVeff (50 Hz, 1 min) |
---|---|
Tension d'essai inverseur/inverseur | 2,5 kVeff (50 Hz, 1 min) |
Mode de fonctionnement | 100 % ED |
Indice de protection | IP20 (Socle pour relais) |
RT III (Relais) | |
Durée de vie mécanique | env. 3x 107 cycles |
Emplacement pour le montage | indifférent |
Conseils pour le montage | Juxtaposables |
Poids net (SAP) | 35,8 g |
Connexion selon la norme | CUL |
---|---|
Normes/Prescriptions | EN 50155 (VDE 0115 partie 200) |
EN 50178 | |
EN 61373 | |
EN 50121 | |
Tension d'isolement assignée | 250 V AC |
Tension de choc assignée | 6 kV |
Isolant | Isolation de base |
Degré de pollution | 2 |
Catégorie de surtension | III |
Classe d'inflammabilité selon UL 94 | V0 |
China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
---|---|
La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
