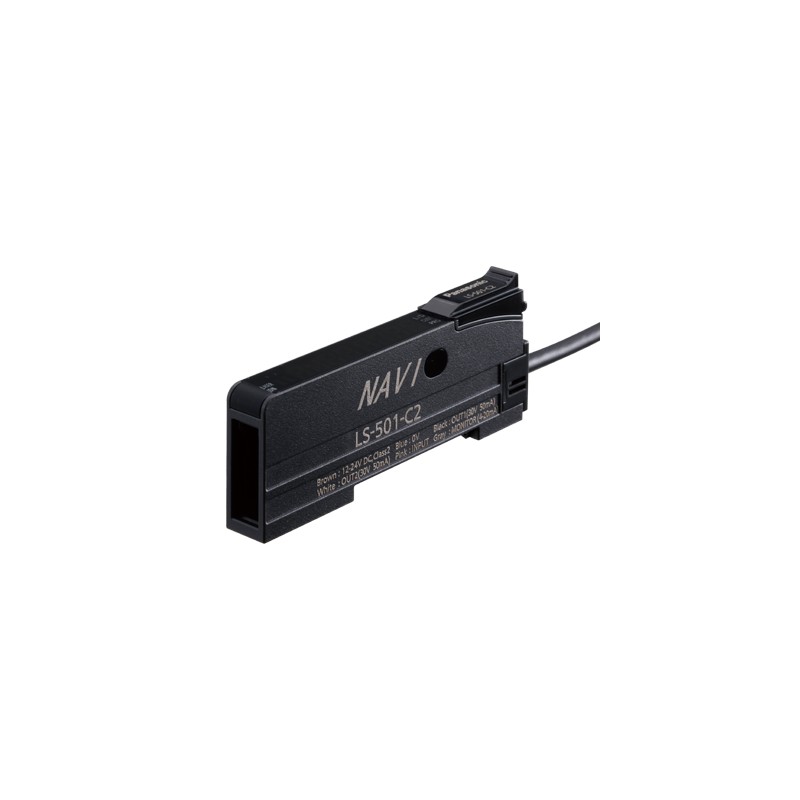

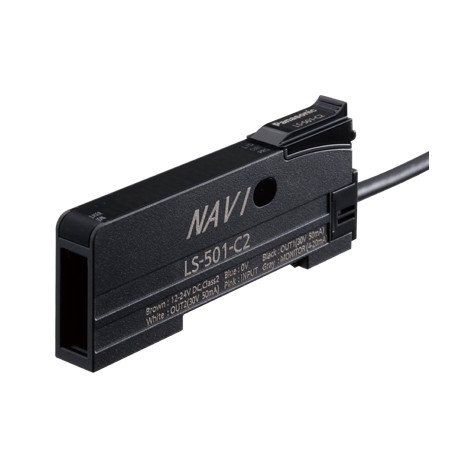

LS-501-C2 PANASONIC Laser Amplificateur (avec écran), type de câble 2m, 2 sorties NPN + analogique 4 à 20 mA Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

LS-501-C2 PANASONIC Laser Amplificateur (avec écran), type de câble 2m, 2 sorties NPN + analogique 4 à 20 mA

LS-501-C2

PANASONIC

Laser Amplificateur (avec écran), type de câble 2m, 2 sorties NPN + analogique 4 à 20 mA

Plus de détails


Digital laser - PANASONIC > LS high precision Digital Laser Sensor - PANASONIC

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PANASONIC

* Cet article est restreint. S'il vous plaît demandez-nous un devis pour vérifier s'il y a des unités disponibles ou vous offrir un produit de remplacement.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Numéro De Produit LS-501-C2
Numéro De Pièce LS-501-C2
Produit Amplificateur séparé Type de Capteur Laser Numérique
Détails Amplificateurs(type de Câble)
Nom du produit Amplificateur séparé de Type Numérique Capteur Laser LS-500

Article Spécifications
Numéro De Produit LS-501-C2
Numéro De Pièce LS-501-C2
Directive de marquage CE de conformité La Directive EMC, RoHS Directive
Témoin de fonctionnement Voyant Orange (s'allume lors de la détection de la sortie 1 ou de détection de la sortie 2 est SUR)
La Protection de l' IP40(IEC)
Température ambiante -10 à +55degrees + 14 à 131 degrés Fahrenheit (Si 4 à 7 unités sont montés côte à côte, -10 à +50 degrés +14 à +122 degrés Fahrenheit ; si 8 à 12 unités sont montés côte à côte, de -10 à +45 degrés +14 à +113 degrés Fahrenheit )(Pas de condensation ou au givrage autorisé), Stockage: -20 à +70 ° -4 à +158 degrés Fahrenheit
L'humidité ambiante 35 à 85% HR, Stockage: 35 à 85% HR
Tension withstandability 1 000 V AC pour un min. entre tous les terminaux connectés entre eux et le boîtier
La résistance de l'isolation 20 MOhm , ou plus, avec 250 V DC megger entre tous les terminaux connectés entre eux et le boîtier
Résistance aux vibrations 10 à 150 Hz, 0,75 mm 0.030 dans (max. 10 G) l'amplitude de X, Y et Z les directions pendant deux heures chaque
Résistance aux chocs 98 m/s2 accélération (10 G environ). en X, Y et Z les directions cinq fois chaque
Matériel Boîtier: Polycarbonate
Couverture: Polycarbonate
Commutateur: Polyacétal
Câble 0.2mm2 6-core cabtyre câble, 2 m 6.562 ft de long
Poids Poids Net: 75 g env.
Poids brut: 110 g environ.
Accessoire FX-MB1 (Amplificateur de protection joint): 1 set
La tension d'alimentation De 12 à 24 V DC +10 à 15% d'Ondulation (P-P 10 % ou moins
La consommation d'énergie Fonctionnement Normal: de 1 200 mW ou moins (consommation de Courant de 50 mA à 24 V tension d'alimentation,à l'exclusion de surveillance du courant de sortie)
Mode ECO: 980 mW ou moins (consommation de Courant de 40 mA à 24 V tension d'alimentation,à l'exclusion de surveillance du courant de sortie)
Détection de sorties (Détection de sortie 1, 2) NPN collecteur ouvert transistor
・Maximum évier courant: 50 mA (Note：25 mA si 5 ou plus de l'amplificateur sont connectés en cascade (à l'exclusion de prolongation de câble).)
・Tension appliquée: 30 V CC ou moins (entre la sortie et 0 V)
・Une tension résiduelle: 2 V ou moins (au max. évier en cours)
(Note：Sélectionnez détection de sortie de 2 ou externe d'entrée que le type de connecteur.)
Détection de sorties (Détection de sortie 1, 2):opération de Sortie Sélectionnable soit la Lumière ou Sombre SUR
Détection de sorties (Détection de sortie 1, 2):protection de Court-circuit Incorporé
De détection réglage de sortie:Détection de sortie 1 En mode Normal, en mode différentiel, l'hystérésis mode, fenêtre comparateur de mode, sélectionnable
De détection réglage de sortie:Détection de la sortie 2 En mode Normal, en mode différentiel, l'hystérésis mode d'auto-diagnostic, mode de sortie, répondez-dos en mode de sortie, sélectionnable
(Note：Sélectionnez détection de sortie de 2 ou de l'entrée externe.)
Le temps de réponse H-SP: 60 micro s ou moins RAPIDE: 150 micro s ou moins, STD: 250 micro s ou moins LONG: 500 micro s ou moins, U-LG: 5 ms ou moins, HYPR: 24 ms ou moins sélectionnable
Surveillance du courant de sortie Courant de sortie: Env. 4 à 20 mA (H-SP, RAPIDE, STD: 0 à 4 000 indication)
Temps de réponse: 2 ms ou moins
Point zéro: 4 mA à plus ou moins 1 % F. S.
Durée: 16 mA de plus ou moins 5 % F. S.
Linéarité: plus ou moins 3 % F. S.
Résistance de charge: 0 à 250 Ohm
De l'entrée externe NPN non-entrée de contact
- Condition du Signal Haut: +8 V +V DC ou ouvert, Faible: de 0 à +2 V DC (de la source de courant de 0,5 mA ou moins)
- Impédance d'entrée: 10 kohms environ.(Note：Sélectionnez détection de sortie de 2 ou de l'entrée externe.)
De l'entrée externe de la fonction L'émission Laser halt / enseignement (plein-automatique de l'enseignement, de la limite d'enseignement, à 2 points de l'enseignement) / logique de commande réglage / copier /verrouillage de l'affichage réglage / la banque de données de charge / de données de la banque d'enregistrer, sélectionnable
Laser indicateur d'émission de LED verte (s'allume lors de l'émission laser)
Sélection de la sortie de l'indicateur LED jaune (s'allume lorsque la sortie est activée)
Affichage numérique À 8 chiffres à 7 segments affichage numérique (4 chiffres LED verte + 4 chiffres LED rouge), indicateur de MODE (LED Jaune): L/D, CUST, PRO
La lumière incidente indication gamme H-SP/RAPIDE/STD: 0 à 4 000
LONG/U-LG/HYPR: 0 à 9 999
Réglage de la sensibilité 2-au niveau de l'enseignement / de la limite d'enseignement / full auto d'enseignement / réglage manuel
Opération logique Entre la détection de la sortie 1 et le calcul de la cible: Désactivé / et / ou / xor, sélectionnable
Calcul de la cible: Détection de sortie 2 / adjacentes, en amont de l'amplificateur (détection de sortie 1) / entrée externe, sélectionnable
La fonction de minuterie
HORS délai de la minuterie, minuterie, ONE-SHOT timer on / OFF-delay timer, SUR-retard / ONE-SHOT timer,
commutable soit efficace inefficace, avec un délai variable

HORS délai de la minuterie, minuterie, ONE-SHOT timer,
commutable soit efficace inefficace, avec un délai variable
La fonction de minuterie:Temps Minuteur de gamme "ms": 0,5 ms env., 1 à 9 999 ms env., env. 1 ms à intervalles
Minuteur de gamme "sec": les 0,5 secondes. env., 1 à 32 sec. env., env. 1 sec. les intervalles de
Minuteur de gamme "1/10 ms": 0.05 ms env., De 0,1 à 999,9 ms env., env. 0,1 ms intervalles définis séparément pour chaque sortie.
Automatique des interférences de prévention de la fonction Incorporé
(Note：Nombre d'unités qui peuvent être montés côte à côte: 0 pour H-SP; 2 pour RAPIDE; 4 pour les MST, LONG, U-LG, ou HYPR)
Câble d'extension Extension jusqu'à un total de 100 m 328.084 ft est possible avec 0.3 mm2 environ, ou plus, du câble.

Datasheet - PDF

▲
Titre: Taille: Type:
PDF CATALOG PANASONIC SENSORS EN.pdf 31 Mbytes
PDF CATALOGUE PANASONIC FR.pdf 15 Mbytes
