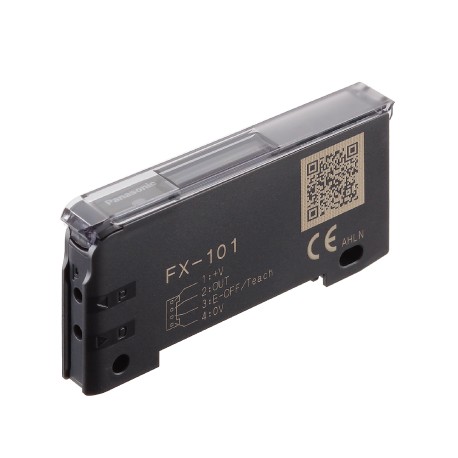

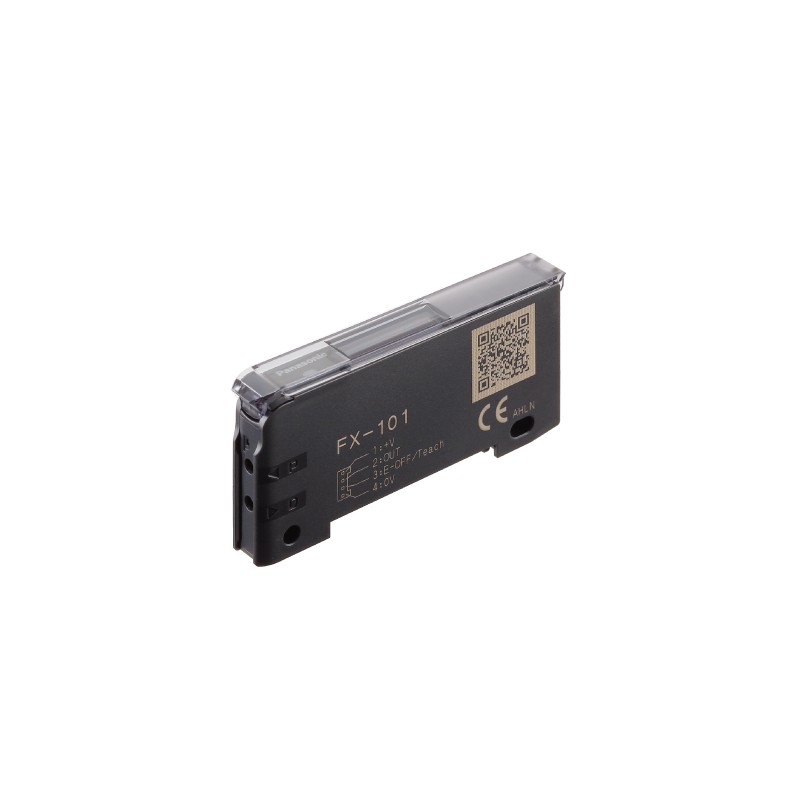

UFX102CC2 FX102CC2 FX-102-CC2 PANASONIC La fibre de l'amplificateur, le Long de la plage de détection type N..
UFX102CC2
FX102CC2
FX-102-CC2
PANASONIC
La fibre de l'amplificateur, le Long de la plage de détection type NPN, de l'écran, type de connecteur, câble de 2m
Amplificateur FX100 F. Optique longue distance, sortie NPN, câble CN14AC2 inclus
Fiber - PANASONIC > FX100 preset fiber sensors - PANASONIC
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PANASONIC
Les plus vendus
▲En savoir plus
▲| Numéro de produit | FX-102-CC2 |
| Numéro de pièce | FX-102-CC2 |
| produit | Capteur numérique à fibre optique |
| Détails | Type de détection longue portée [Jeu de câbles] |
| Nom du produit | Capteur Fibre Numérique FX-100 |
| Article | Spécifications |
|---|---|
| Numéro de produit | FX-102-CC2 |
| Numéro de pièce | FX-102-CC2 |
| Conformité à la directive sur le marquage CE | Directive CEM, directive RoHS |
| Tension d’alimentation | 12 à 24 V CC plus ou moins 10 % Ondulation P-P 10 % ou moins |
| Consommation d’énergie | Fonctionnement normal : 720 mW ou moins (consommation de courant 30 mA ou moins à une tension d’alimentation de 24 V) Mode ECO : 600 mW ou moins (consommation de courant 25 mA ou moins à une tension d’alimentation de 24 V) |
| Sortie | Transistor à collecteur ouvert NPN - Courant d’absorption maximal : 100 mA - Tension appliquée : 30 V CC ou moins (entre la sortie et 0 V) - Tension résiduelle : 1,5 V ou moins (à 100 mA de courant absorbé) |
| Sortie :Fonctionnement de sortie | Sélectionnable Light-ON ou Dark-ON, en mode SET |
| Sortie :Protection contre les courts-circuits | Incorporé |
| Entrée externe | Entrée NPN sans contact - État du signal Élevé : +8 V à +V CC ou ouvert Faible : 0 à +2 V CC (courant source 0,5 mA ou moins) - Impédance d’entrée : 10 kOhm env. |
| Temps de réponse | Fréquence d’émission 1 : 2,5 ms ou moins (réglage d’usine par défaut) Fréquence d’émission 2 : 2,8 ms ou moins Fréquence d’émission 3 : 3,2 ms ou moins Fréquence d’émission 4 : 5,0 ms ou moins |
| Réglage de la sensibilité | Enseignement en 2 points / Enseignement limité / Enseignement entièrement automatique |
| Indicateur de fonctionnement | LED orange (s’allume lorsque la sortie est allumée) |
| Affichage numérique | Écran LCD à 4 chiffres (vert) + 4 chiffres (rouge) |
| Fonction de réglage fin de la sensibilité | Incorporé |
| Fonction de minuterie | Temporisation ON-delay / OFF-delay, commutable efficace ou inefficace [Période de temporisation : 1 ms, 5 ms, 10 ms, 20 ms, 40 ms, 50 ms, 100 ms, 500 ms, 1 000 ms] |
| Fonction de réglage de la quantité d’émission | 3 niveaux + réglage automatique (à partir de la production en décembre 2007) |
| Fonction de prévention des interférences | Méthode de sélection de la fréquence d’émission (fonctions à la fréquence d’émission 1, 2, 3 ou 4) (Remarque) Lors de l’utilisation de la fonction de prévention des interférences, réglez les fréquences d’émission des amplificateurs à couvrir par la fonction de prévention des interférences sur différentes valeurs de fréquence. |
| Température ambiante | –10 à +55 °C+14 à +131°F (Si 4 à 7 unités sont montées à proximité les unes des autres : –10 à +50 °C+14 à +122°F, si 8 à 16 unités sont montées à proximité les unes des autres : –10 à +45 °C+14 à +113°F) (Pas de condensation de rosée ou de givrage autorisé), Stockage : -20 à +70 °C–4 à +158°F |
| Humidité ambiante | 35 à 85 % HR, Stockage: 35 à 85 % HR |
| Éclairement ambiant | Lumière incandescente : 3 000 lx ou moins au niveau de la face réceptrice de lumière |
| Résistance à la tension | 1 000 V CA pendant une minute entre tous les terminaux d’alimentation connectés ensemble et le boîtier (Remarque) Les valeurs de résistance à la tension et de résistance d’isolement indiquées dans le tableau ci-dessus ne concernent que l’amplificateur. |
| Résistance d’isolation | 20 MOhm , ou plus, avec un megger 250 V DC entre toutes les bornes d’alimentation connectées ensemble et le boîtier (Remarque) Les valeurs de résistance à la tension et de résistance d’isolement indiquées dans le tableau ci-dessus ne concernent que l’amplificateur. |
| Résistance aux vibrations | Fréquence de 10 à 150 Hz, 0,75 mm0,030 podouble amplitude dans les directions X, Y et Z pendant deux heures chacune |
| Résistance aux chocs | Accélération de 98 m/s2 (10 G environ) dans les directions X, Y et Z cinq fois chacune |
| Élément émetteur (modulé) | LED rouge (longueur d’onde d’émission maximale : 643 nm0,025 millimètre) |
| matériel | Boîtier: Polycarbonate Interrupteur à clé : Polycarbonate Levier de verrouillage de la fibre : PBT |
| Méthode de connexion | connecteur (Remarque) Le câble connecté au connecteur CN-14A-C2 n’est pas attaché aux modèles qui n’ont pas de ''-CC2'' à la fin des numéros de modèle.Assurez-vous d’utiliser le câble optionnel connecté au connecteur CN-14A(-R)-Cx ou le connecteur CN-14A, ou un connecteur fabriqué par J.S.T. Mfg., Ltd.(contact : SPHD-001T-P0.5, boîtier : PAP-04V-S). |
| Longueur du câble | Longueur totale jusqu’à 100 m328,084 piest possible avec 0,3 mm2, ou plus, câble. |
| poids | Poids net : 15 g env. Poids brut : 75 g env. |
| accessoire | FC-FX-1 (Couvercle de protection) : 1 pièce. (Remarque) CN-14A-C2 (Câble attaché au connecteur, 2 m6,562 pilong) : 1 pièce (Remarque) Le couvercle de protection FC-FX-1 a été fixé à partir de la production en juillet 2011. |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOG PANASONIC SENSORS EN.pdf | 31 Mbytes |
|
| PDF CATALOGUE PANASONIC FR .pdf | 15 Mbytes |
|
| Fiche technique 1: FX102CC2 - FX102CC2 | FX-102-CC2 | 4 Mbytes |
|
